Court-circuit : comment le diagnostiquer sans casser le tableau

Samedi matin, le disjoncteur saute. Vous le relevez, il retombe aussitôt. Premier réflexe : chercher sur internet. Deuxième réflexe, souvent : vouloir ouvrir le tableau, tirer les fils, vérifier les connexions. C’est exactement ce qu’il ne faut pas faire. En 23 ans d’interventions entre Grenoble, Voiron et le Nord-Isère, j’ai vu des dizaines de tableaux abîmés par des propriétaires qui pensaient bien faire. La bonne nouvelle, c’est qu’un court-circuit se diagnostique méthodiquement, depuis l’extérieur du tableau, sans démonter un seul rail DIN.

Je vous explique ici la méthode que j’utilise moi-même sur chantier, adaptée pour que vous puissiez la reproduire en toute sécurité avec un minimum d’outillage.

Comprendre ce qui se passe réellement lors d’un court-circuit domestique

Un court-circuit, c’est un contact direct entre la phase et le neutre (ou la phase et la terre) sans passer par un récepteur. Le courant n’est plus limité par la résistance de l’appareil : il monte brutalement, parfois à plusieurs centaines d’ampères en quelques millisecondes. Le disjoncteur détecte cette surintensité et coupe. C’est son travail, et c’est une protection qui fonctionne.

Ce qu’il faut retenir : le tableau n’est pas en cause. Dans 95 % des cas que je traite, le défaut se situe en aval, sur le circuit lui-même ou sur un appareil branché dessus. Le tableau fait exactement ce pour quoi il a été conçu : il protège votre installation conformément à la norme NF C 15-100 encadrée par le Code de la construction. Le démonter revient à chercher le problème là où il n’est pas.

Il existe trois types de courts-circuits domestiques :

• Le court-circuit franc : contact métallique direct, le disjoncteur divisionnaire saute immédiatement et refuse de rester en position haute
• Le court-circuit intermittent : le défaut n’apparaît que dans certaines conditions (vibration, chaleur, humidité), le disjoncteur saute de façon aléatoire
• Le défaut d’isolement : pas un court-circuit au sens strict, mais un courant de fuite vers la terre qui fait déclencher le différentiel 30 mA ; la confusion entre les deux est la première erreur de diagnostic

Les signes qui confirment un court-circuit et ceux qui trompent

Avant de toucher quoi que ce soit, observez. Le tableau vous donne des informations précieuses si vous savez les lire.

Signes d’un court-circuit franc

• Un disjoncteur divisionnaire précis est en position basse (pas le général)
• Quand vous le relevez, il retombe instantanément, en moins d’une seconde
• Vous avez peut-être entendu un claquement sec ou vu une étincelle au moment du déclenchement

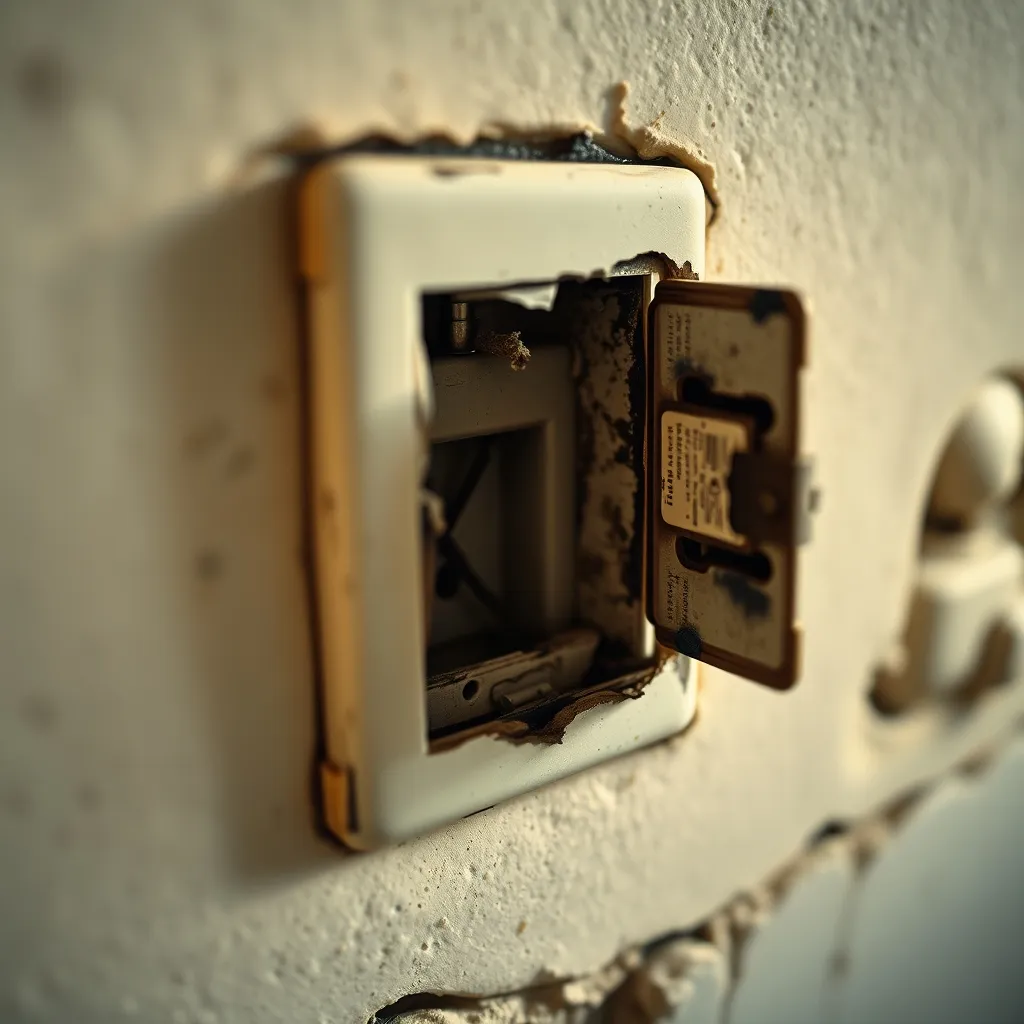

• Une odeur de brûlé peut être présente à proximité d’une prise ou d’un appareil (voir mon article sur l’odeur de brûlé à une prise et le diagnostic)

Signes qui orientent plutôt vers un défaut d’isolement

• C’est le différentiel 30 mA (l’interrupteur en tête de rangée) qui a sauté, pas un divisionnaire
• Le déclenchement survient en contexte humide : après une douche, par temps de pluie, au démarrage du lave-linge
• Le différentiel se réenclenche mais retombe après quelques minutes ou heures

Cette distinction est fondamentale. Si c’est le disjoncteur divisionnaire qui saute, vous cherchez un court-circuit. Si c’est le différentiel, vous cherchez une fuite à la terre. La méthode de recherche diffère, et confondre les deux vous fera perdre du temps.

Le matériel nécessaire pour diagnostiquer sans rien casser

Vous n’avez pas besoin d’un outillage professionnel. Voici ce qui suffit pour un diagnostic méthodique :

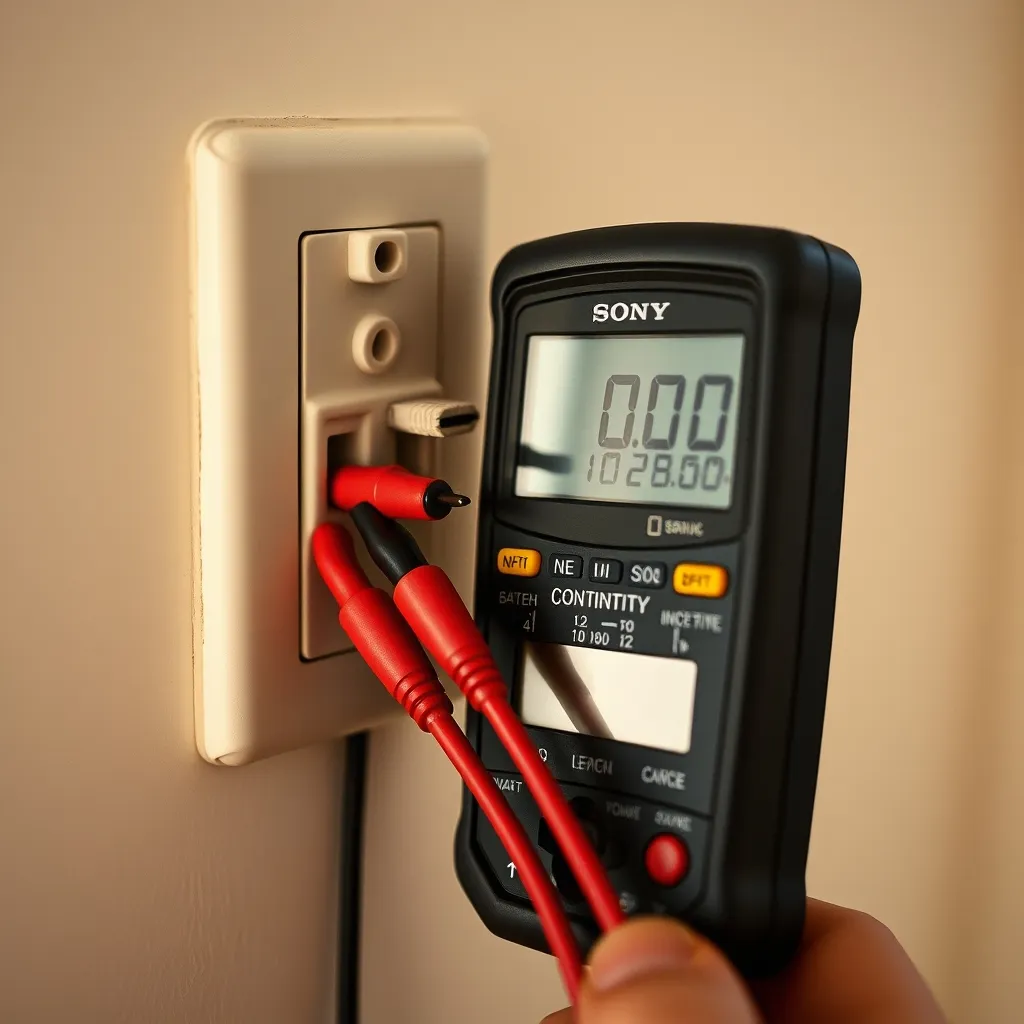

Le multimètre en mode continuité (le symbole avec une onde sonore) est votre meilleur allié. Quand vous mesurez entre phase et neutre d’un circuit hors tension, vous devez obtenir une résistance infinie (OL sur l’écran). Si le multimètre affiche une valeur proche de zéro et émet un bip, vous avez trouvé votre circuit en court-circuit.

Règle de sécurité absolue : coupez le disjoncteur général avant toute mesure au multimètre sur les bornes du tableau. Vous ne travaillez jamais sous tension. C’est non négociable, même pour un simple test de continuité.

La méthode par exclusion : circuit par circuit depuis le tableau

Voici la procédure que j’applique sur chaque intervention, étape par étape. Elle fonctionne sur tous les tableaux, qu’ils soient récents ou anciens, avec ou sans étiquetage des circuits.

Étape 1 : sécuriser et observer

1. Coupez le disjoncteur général (le gros, en haut du tableau, souvent 500 mA)
2. Notez quel disjoncteur divisionnaire est en position basse. S’il y en a plusieurs, notez-les tous
3. Vérifiez l’absence de tension avec un VAT ou, à défaut, débranchez un appareil et testez la prise au multimètre en mode tension AC

Étape 2 : tout abaisser

1. Abaissez tous les disjoncteurs divisionnaires de la rangée concernée
2. Si vous n’êtes pas sûr de la rangée, abaissez tous les divisionnaires du tableau
3. Débranchez tous les appareils électriques que vous pouvez atteindre : four, lave-linge, sèche-linge, cafetière, tout ce qui est sur prise

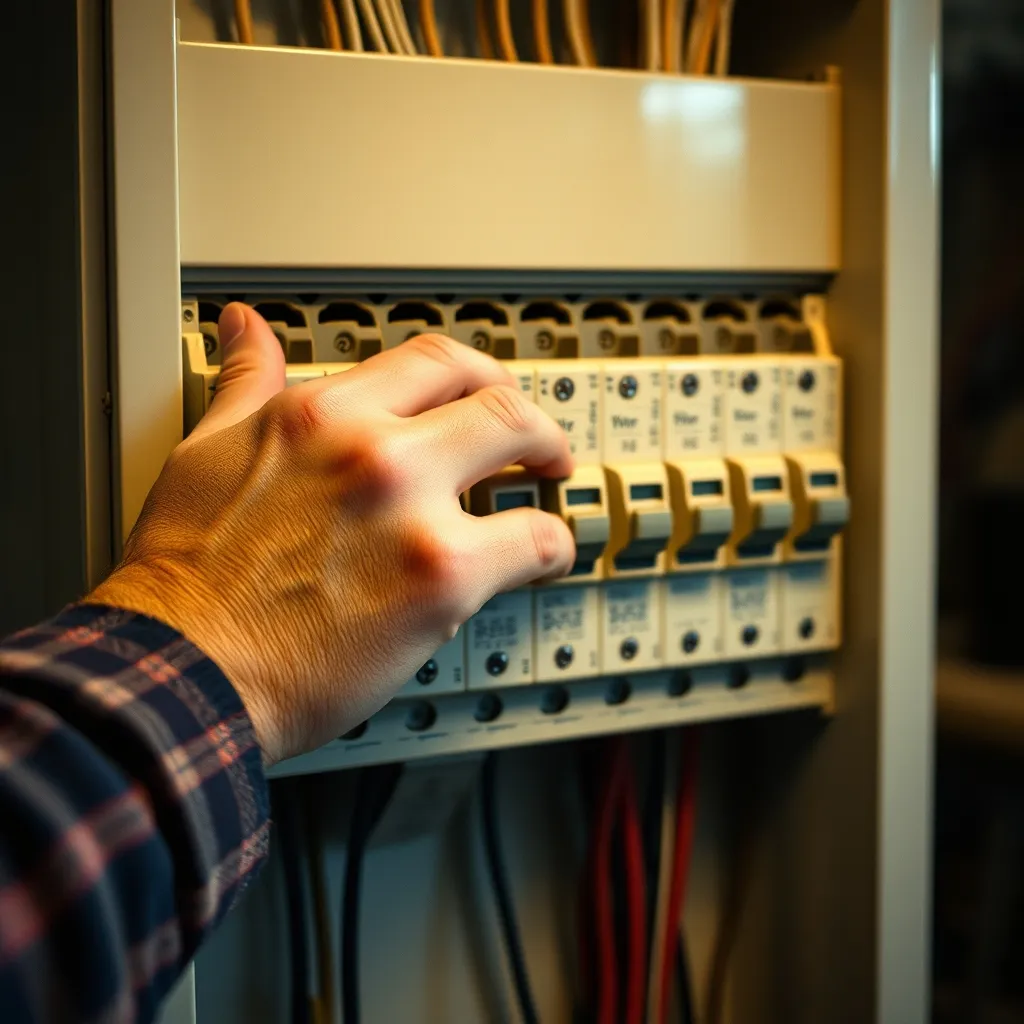

Étape 3 : remonter un par un

1. Relevez le disjoncteur général
2. Relevez le premier divisionnaire. S’il reste en haut : ce circuit est sain. Passez au suivant
3. Quand un divisionnaire retombe immédiatement : vous avez identifié le circuit fautif
4. Laissez-le en position basse et continuez avec les autres pour vérifier qu’il n’y a pas un second défaut

Cette méthode prend entre 5 et 15 minutes. Elle ne nécessite pas d’ouvrir le tableau, pas de dévisser un seul bornier, pas de toucher un fil. Vous manipulez uniquement les manettes des disjoncteurs, ce qui est parfaitement sécurisé.

Si votre tableau n’est pas étiqueté (c’est malheureusement fréquent dans les installations d’avant 2000), profitez de ce test pour repérer chaque circuit. En relevant un disjoncteur à la fois, vous pouvez vérifier quelles prises et quels éclairages s’allument. Notez-le au crayon sur le capot du tableau : ce sera précieux pour la prochaine panne.

Étape 4 : distinguer le défaut câblage du défaut appareil

Une fois le circuit fautif identifié, il reste à savoir si le problème vient du câblage fixe ou d’un appareil branché dessus.

1. Vérifiez que tous les appareils sont débranchés sur ce circuit (pas seulement éteints : physiquement débranchés de la prise)
2. Relevez le disjoncteur. S’il tient : le défaut vient d’un appareil. Rebranchez-les un par un pour identifier le coupable
3. S’il retombe alors que tout est débranché : le défaut est dans le câblage fixe (fil, prise, boîte de dérivation, interrupteur)

Dans le premier cas, vous avez résolu le problème en éliminant l’appareil défaillant. Dans le second, il faut localiser le point de défaut sur la ligne, ce qui demande une approche plus fine.

Localiser le défaut précis sans ouvrir les murs

Quand le court-circuit est dans le câblage fixe, la tentation est grande de vouloir ouvrir les murs. Résistez. Avant d’en arriver là, plusieurs techniques permettent de cerner la zone du défaut.

Test au multimètre depuis le tableau

Disjoncteur général coupé, mesurez la résistance entre la phase et le neutre du circuit fautif directement aux bornes du disjoncteur. Une résistance proche de zéro confirme le court-circuit franc. Si la résistance est de quelques dizaines d’ohms, vous avez un défaut d’isolement partiel, pas un court-circuit net.

Inspection visuelle des points accessibles

Sans rien casser, vous pouvez inspecter :

• Les prises de courant : retirez la plaque décorative (deux vis) et examinez l’état des connexions. Un fil dénudé qui touche un autre fil ou la boîte métallique est un classique
• Les interrupteurs : même opération, vérifiez que les fils sont correctement serrés et qu’aucun brin de cuivre ne dépasse
• Les boîtes de dérivation : généralement accessibles dans les combles, la cave ou derrière des trappes. C’est le point de défaut le plus fréquent dans les maisons anciennes du Voironnais et du Sud-Isère que je rénove régulièrement
• Les luminaires : notamment les spots encastrés où un problème de chaleur ou d’humidité peut endommager les connexions

Méthode de sectionnement pour les circuits longs

Sur un circuit qui dessert plusieurs pièces (fréquent dans les installations anciennes non conformes à la norme NF C 15-100 publiée par l’AFNOR), vous pouvez sectionner le circuit dans une boîte de dérivation intermédiaire. Débranchez les fils en aval, puis testez à nouveau : si le court-circuit disparaît, le défaut est en aval de ce point. Vous réduisez ainsi la zone de recherche par moitié à chaque opération.

Cette technique de dichotomie permet de localiser un défaut sur une ligne de 30 mètres en trois ou quatre tests, sans ouvrir un seul mètre de goulotte ou de saignée.

Les erreurs fréquentes qui aggravent la situation

En intervention, je constate régulièrement les dégâts causés par des tentatives de réparation mal menées. Voici les erreurs les plus courantes et pourquoi elles sont dangereuses.

Forcer le disjoncteur en position haute

Certains propriétaires maintiennent le disjoncteur avec un adhésif ou un objet coincé. C’est extrêmement dangereux. Le disjoncteur se déclenche pour éviter un incendie. Le bloquer supprime cette protection et vous exposez votre installation à un échauffement qui peut enflammer les gaines en quelques minutes. J’ai vu des départs de feu dans des combles à Grenoble pour exactement cette raison.

Remplacer le disjoncteur par un calibre supérieur

Un disjoncteur 16 A qui saute sur un circuit prises ? La solution n’est jamais de mettre un 20 A ou un 32 A à la place. Le calibre est dimensionné pour la section du câble : un fil de 1,5 mm² protégé par un 32 A va fondre avant que le disjoncteur ne réagisse. C’est la porte ouverte à l’incendie.

Chercher le défaut sous tension

Je le répète : toute mesure de continuité et toute manipulation de connexion se fait hors tension. Chaque année en France, des accidents domestiques graves surviennent parce qu’un bricoleur a voulu « tester rapidement » sans couper le courant. Les 230 V du réseau domestique sont potentiellement mortels.

Démonter le tableau sans repérage

Si vous desserrez les borniers du tableau sans avoir photographié ou noté le repérage des fils, vous créez un problème bien plus coûteux que le court-circuit initial. La remise en ordre d’un tableau démonté sans repérage représente entre 300 et 600 € de main-d’œuvre pour l’électricien qui devra identifier chaque fil à la pince ampèremétrique.

Ignorer le défaut et utiliser une rallonge

Autre classique : le circuit de la cuisine est en court-circuit, donc on tire une rallonge depuis le salon pour brancher le four et le réfrigérateur. Résultat : un circuit surchargé qui finira par provoquer un échauffement de la prise ou du câble. C’est reporter le problème, pas le résoudre.

Quand le diagnostic dépasse le cadre du bricolage

La méthode par exclusion vous permet d’identifier le circuit fautif et, dans la moitié des cas, de trouver l’appareil responsable. Mais certaines situations nécessitent un professionnel équipé :

• Le défaut est dans le câblage fixe encastré et l’inspection visuelle des points accessibles n’a rien donné. Il faut un mégohmmètre pour mesurer l’isolement section par section et, dans certains cas, un réflectomètre pour localiser la rupture au mètre près
• Le court-circuit est intermittent et ne se manifeste pas lors de vos tests. Un défaut qui apparaît uniquement sous charge ou à certaines températures nécessite un enregistreur de données
• Plusieurs circuits sont touchés, ce qui peut indiquer un défaut en amont, au niveau du tableau lui-même ou de l’alimentation générale
• Vous n’êtes pas sûr de pouvoir travailler en sécurité. Si vous avez le moindre doute, n’insistez pas. Sécurisez l’installation en laissant le disjoncteur du circuit fautif en position basse et appelez un électricien
• L’installation n’est pas aux normes : absence de différentiel 30 mA, fils en tissu (installations d’avant 1970), pas de mise à la terre. Dans ce cas, le diagnostic seul ne suffit pas ; il faut envisager une mise en sécurité plus large

En Isère, je couvre les interventions urgentes sur tout le département 38 : agglomération grenobloise, Voironnais, Pays voironnais, Nord-Isère (Bourgoin-Jallieu, La Tour-du-Pin), Sud-Isère (Vizille, La Mure) et même les secteurs plus isolés du Vercors. Un diagnostic complet avec rapport écrit prend entre 45 minutes et 1 h 30 selon la complexité de l’installation.

Coût réel d’un diagnostic professionnel en Isère

Parce que la transparence tarifaire fait partie de mes valeurs, voici ce que coûte réellement un diagnostic de court-circuit en 2026 :

Ces tarifs correspondent à ce que pratiquent les artisans certifiés Qualifelec en Isère. Méfiez-vous des devis anormalement bas qui masquent souvent un manque de qualification, et des forfaits excessifs qui incluent des travaux non nécessaires. Un bon électricien vous facture le diagnostic et vous laisse libre de faire réaliser les travaux par qui vous voulez.

À noter : si le diagnostic révèle que votre tableau nécessite une mise aux normes complète, les travaux qui en découlent peuvent dans certains cas être éligibles à des aides. Consultez mon article sur MaPrimeRénov électricité 2026 pour vérifier votre éligibilité.
