Différentiel qui déclenche sans raison apparente : méthode de diagnostic

Pourquoi un différentiel déclenche : le principe en 2 minutes

Avant de chercher la panne, il faut comprendre ce que fait réellement un interrupteur différentiel. Son rôle est simple : il compare en permanence le courant qui part par la phase et celui qui revient par le neutre. Si la différence dépasse son seuil de sensibilité, il coupe. Sur une installation domestique, ce seuil est fixé à 30 mA par la norme NF C 15-100 pour la protection des personnes contre l’électrocution.

Concrètement, si 10 ampères partent par la phase et que seulement 9,98 ampères reviennent par le neutre, il manque 20 mA quelque part. Ces 20 milliampères s’échappent vers la terre, via un défaut d’isolement, un câble abîmé, un appareil en fuite ou de l’humidité dans une boîte de dérivation. Le différentiel le détecte et ouvre le circuit en moins de 40 millisecondes.

Quand je dis à mes clients que le différentiel ne saute jamais « sans raison », je les vois souvent sceptiques. Pourtant c’est la stricte vérité. La raison existe toujours ; elle est simplement intermittente, difficile à localiser, ou masquée par un cumul de micro-fuites qui, prises isolément, ne suffisent pas à déclencher, mais qui additionnées dépassent le seuil. C’est exactement ce qui rend le diagnostic délicat et ce qui justifie une méthode rigoureuse.

Pour bien comprendre la différence entre un différentiel qui saute et un disjoncteur divisionnaire qui coupe, je vous invite à lire mon article sur le disjoncteur qui saute et ses 5 causes les plus fréquentes. Les deux protections n’ont pas le même rôle et ne se diagnostiquent pas de la même façon.

Les 8 causes les plus fréquentes de déclenchement sans raison apparente

En vingt-trois ans de dépannage en Isère, j’ai identifié des causes qui reviennent sur la majorité des chantiers. Voici celles que je rencontre le plus souvent, classées de la plus fréquente à la plus rare.

1. Un appareil électroménager en fuite. Lave-linge, lave-vaisselle, sèche-linge, cumulus : ce sont les premiers suspects. La résistance chauffante se dégrade avec le calcaire, l’isolation du moteur vieillit, un joint laisse passer de l’eau sur un connecteur. La fuite peut n’apparaître qu’en phase de chauffe ou d’essorage, d’où l’impression de déclenchement « aléatoire ».

2. Un défaut d’isolement sur un câble encastré. Un clou planté lors de travaux, un câble pincé par un rail de placo, une gaine fendue dans une saignée mal rebouchée. Le cuivre touche le mur humide par intermittence, surtout en période de pluie. C’est la cause la plus vicieuse parce qu’elle est invisible.

3. L’humidité dans une boîte de dérivation ou une prise extérieure. En Isère, avec les hivers humides du Grésivaudan et les caves des maisons de village, je vois ce problème au moins une fois par semaine. La condensation crée un chemin conducteur entre phase et terre. Quand le taux d’humidité baisse, le déclenchement s’arrête, et tout le monde croit que le problème est réglé.

4. Un mélange de neutres entre circuits. C’est un défaut de câblage, souvent hérité d’une installation ancienne ou d’un bricolage mal fait. Le neutre d’un circuit passe par le différentiel d’une autre rangée. Le tore du différentiel voit un déséquilibre permanent qui peut déclencher de façon imprévisible. J’en parle en détail dans mon guide sur le diagnostic de court-circuit au tableau.

5. Un cumul de micro-fuites. Chaque appareil branché a une légère fuite naturelle vers la terre, de l’ordre de 0,5 à 3 mA. Un ordinateur, une box internet, un réfrigérateur, une pompe de piscine : quand tout fonctionne en même temps, le cumul peut dépasser 30 mA sans qu’aucun appareil pris isolément ne soit en panne. C’est la raison pour laquelle la norme impose au minimum deux différentiels pour répartir les circuits.

6. Un circuit extérieur mal protégé. Éclairage de jardin, prise de terrasse, alimentation de portail électrique : si l’indice IP est insuffisant ou si un raccord est mal étanche, l’eau de pluie fait disjoncter le différentiel de toute la maison.

7. Un différentiel défectueux ou vieillissant. Un interrupteur différentiel a une durée de vie de 15 à 20 ans environ. Avec le temps, le tore magnétique peut devenir trop sensible et déclencher en dessous du seuil nominal. Le bouton test fonctionne toujours, mais le dispositif n’est plus fiable.

8. La foudre ou une surtension transitoire. Un impact de foudre à proximité, fréquent en été dans le massif de Belledonne et sur le plateau du Vercors, peut générer une surtension qui fait déclencher le différentiel une seule fois. Si le phénomène ne se reproduit pas, c’est probablement la cause. Pour les maisons exposées, je recommande un parafoudre de type 2 en tête de tableau.

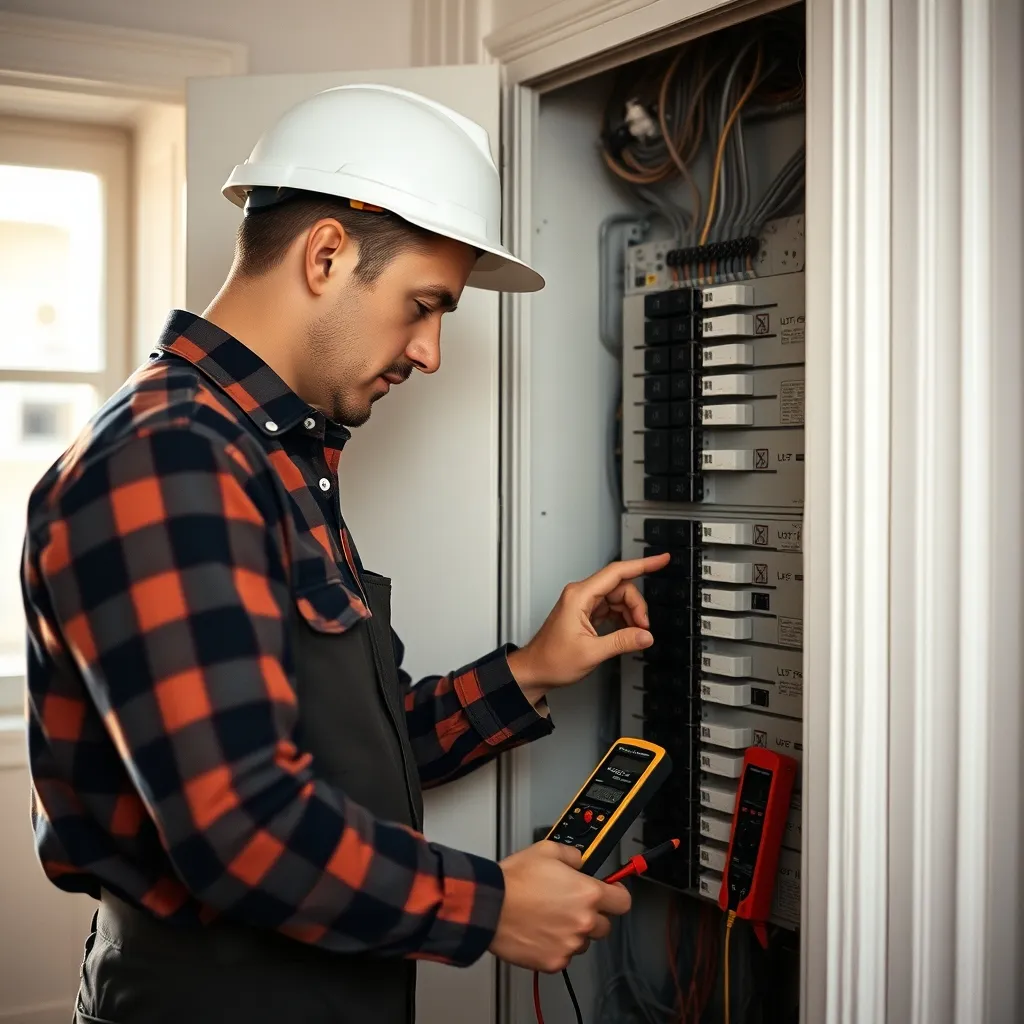

Ma méthode de diagnostic pas à pas au tableau

Voici la procédure exacte que j’applique sur chaque dépannage. Elle est méthodique, elle prend entre 20 et 45 minutes, et elle permet de localiser la fuite dans 95 % des cas sans ouvrir un seul mur.

Étape 1 : noter le contexte. Je demande au client quand le différentiel déclenche. Le matin au démarrage du ballon d’eau chaude ? Le soir quand le four et le lave-vaisselle tournent ensemble ? Par temps de pluie ? La nuit sans raison apparente ? Chaque réponse oriente déjà le diagnostic.

Étape 2 : identifier quel différentiel déclenche. Sur un tableau aux normes, il y a au moins deux interrupteurs différentiels (un type A, un type AC). Si c’est toujours le même qui saute, le défaut est sur l’un des circuits qu’il protège. Si les deux sautent alternativement, je suspecte un défaut en amont ou un mélange de neutres.

Étape 3 : abaisser tous les disjoncteurs divisionnaires sous le différentiel concerné. Je les mets tous en position OFF. Puis je réarme le différentiel. S’il tient, le défaut est bien en aval. S’il déclenche immédiatement avec tous les disjoncteurs baissés, le problème est soit sur le différentiel lui-même, soit sur le câblage entre le différentiel et les disjoncteurs (ce qui est rare mais possible).

Étape 4 : réenclencher les disjoncteurs un par un. Je remonte chaque disjoncteur l’un après l’autre, en attendant 10 à 15 secondes entre chaque. Quand le différentiel saute à la remontée d’un disjoncteur précis, j’ai identifié le circuit fautif. Si aucun ne fait sauter individuellement, je les remonte par groupes de trois pour détecter un éventuel cumul de micro-fuites.

Étape 5 : isoler l’appareil ou le tronçon de câble. Sur le circuit identifié, je débranche tous les appareils et je réarme. Si le différentiel tient, je rebranche les appareils un par un. Si c’est un appareil, le diagnostic est terminé. Si le différentiel saute même sans appareil branché, la fuite est sur le câblage fixe : il faut passer au mégohmmètre.

En cas de dépannage urgent, cette méthode vous permet au minimum de savoir quel circuit poser et de réalimenter le reste de la maison en attendant l’intervention d’un professionnel.

Mesure d’isolement au mégohmmètre : le test qui tranche

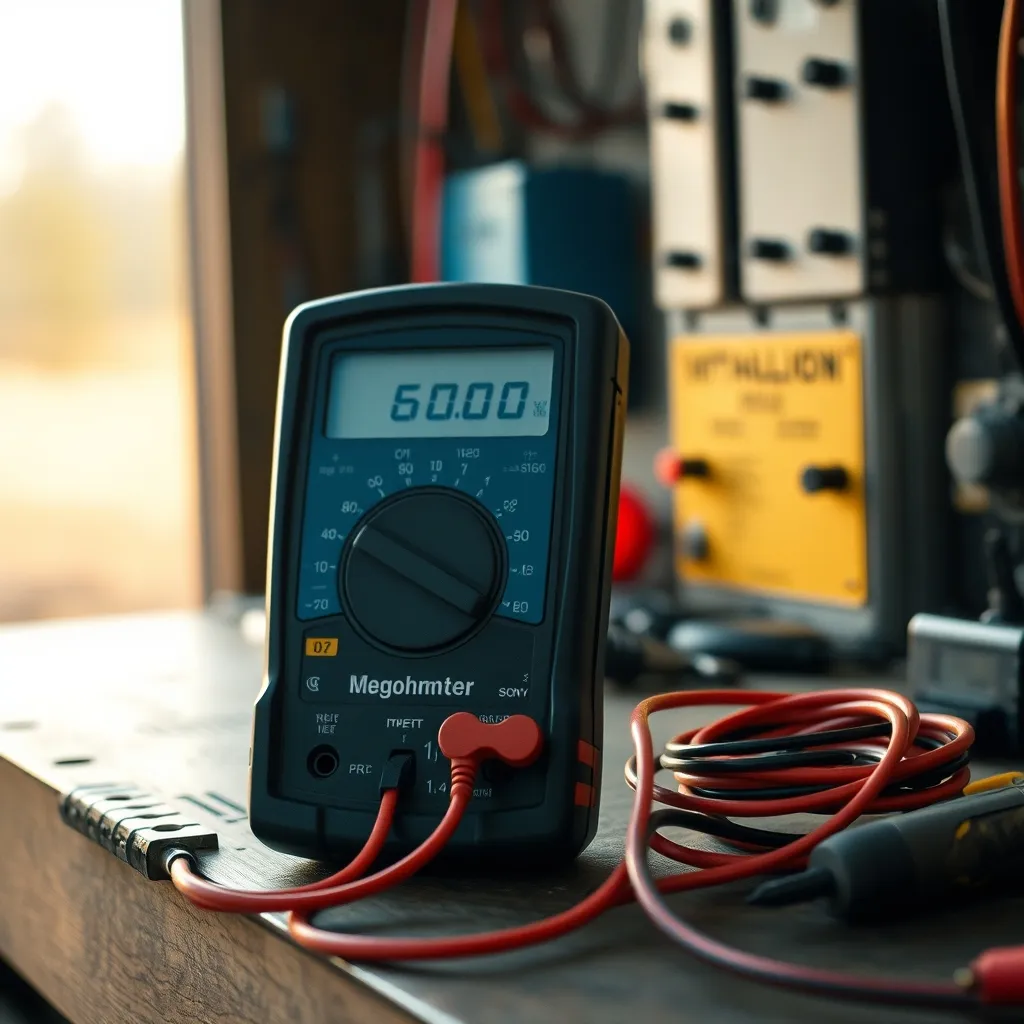

Le mégohmmètre est l’outil de référence pour mesurer la résistance d’isolement d’un circuit. Il applique une tension de test (généralement 500 V en domestique) entre un conducteur actif et la terre, et mesure le courant de fuite résiduel. Le résultat s’exprime en mégohms (MΩ).

La norme NF C 15-100 telle que publiée au Journal officiel impose une résistance d’isolement minimale de 0,25 MΩ sous 500 V pour les circuits basse tension. En pratique, quand je mesure en dessous de 2 MΩ sur un circuit, je considère qu’il y a un problème à traiter, même si on est encore au-dessus du seuil réglementaire.

Le mégohmmètre n’est pas un outil grand public. Il coûte entre 300 et 800 € pour un modèle professionnel fiable (Chauvin Arnoux, Fluke, Megger), et son utilisation nécessite de couper le courant et de débrancher tous les appareils du circuit testé. C’est pourquoi je déconseille de se lancer dans cette mesure sans formation. Une mauvaise manipulation sur un tableau sous tension peut provoquer un court-circuit ou un arc électrique.

Sur les défauts intermittents liés à l’humidité, je complète parfois la mesure d’isolement par un test en conditions réelles : je pulvérise de l’eau sur les zones suspectes (boîtes de dérivation, passages de gaine en vide sanitaire, prises extérieures) et j’observe si la résistance d’isolement chute. C’est artisanal mais redoutablement efficace.

Cas particuliers : déclenchement la nuit, par temps humide, à la mise sous tension

Le différentiel saute la nuit. C’est le cas le plus fréquent que mes clients décrivent comme « mystérieux ». Dans 80 % des cas, le responsable est le ballon d’eau chaude. En heures creuses (généralement entre 22 h et 6 h), le contacteur jour/nuit active la résistance du cumulus. Si cette résistance a un défaut d’isolement qui n’apparaît qu’à chaud, le différentiel saute pendant la nuit. Pour vérifier, il suffit de passer le contacteur en position forcée (marche) en journée : si le différentiel saute au bout de 30 à 60 minutes, le cumulus est en cause. Consultez aussi mon article sur le fonctionnement du tarif heures creuses avec Linky pour comprendre le mécanisme du contacteur.

Le différentiel saute par temps humide ou après la pluie. C’est le signe d’un défaut d’isolement aggravé par l’humidité. Les points à inspecter en priorité : les boîtes de dérivation en cave ou vide sanitaire, les gaines qui traversent un mur enterré, les prises et éclairages extérieurs dont l’IP n’est plus garanti (joint vieilli, capot cassé). En Isère, les maisons anciennes du Voironnais et du Nord-Isère avec caves en terre battue sont particulièrement exposées à ce type de défaut. Un bon éclairage extérieur avec le bon indice IP fait toute la différence.

Le différentiel saute dès la mise sous tension. Si le déclenchement est immédiat à la remontée du différentiel, le défaut est franc et permanent. C’est souvent un câble en court-circuit phase-terre ou un appareil en défaut total. La localisation est plus rapide car le défaut est reproductible à chaque essai. La méthode pas à pas décrite plus haut fonctionne parfaitement dans ce cas.

Le différentiel saute quand on branche un appareil précis. Avant de condamner l’appareil, vérifiez la prise sur laquelle il est branché. Une prise qui chauffe ou dont les contacts sont oxydés peut créer une fuite vers la terre uniquement quand un appareil à forte consommation y est raccordé. Testez l’appareil sur une autre prise, sur un autre circuit, pour confirmer.

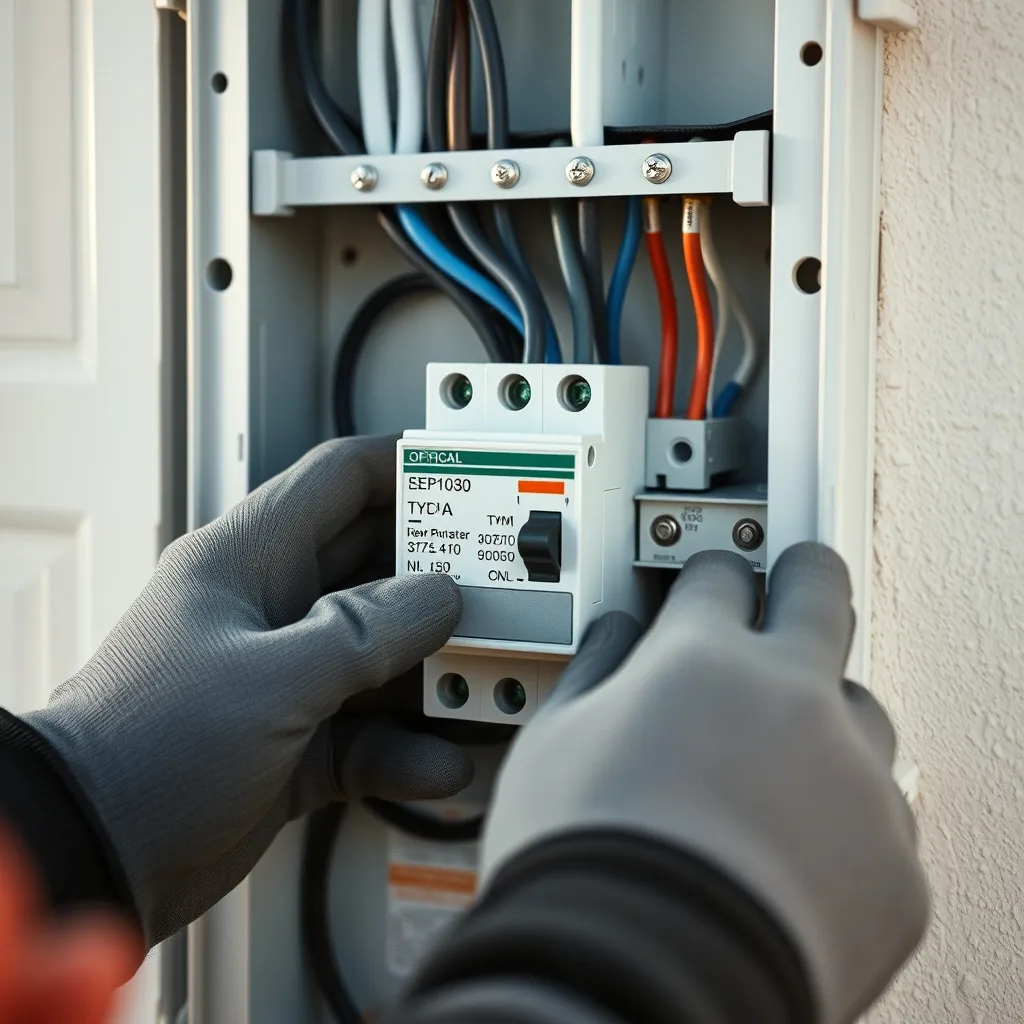

Quand faut-il remplacer le différentiel lui-même ?

Le différentiel est rarement la cause du problème. Mais il arrive qu’il soit lui-même défaillant. Voici les signes qui doivent vous alerter.

Le bouton test ne fonctionne plus. Chaque interrupteur différentiel possède un bouton marqué « T » qui simule une fuite de 30 mA. Si vous appuyez dessus et que le différentiel ne coupe pas, il est hors service et doit être remplacé immédiatement. La réglementation sur le diagnostic électrique obligatoire impose d’ailleurs de tester ce bouton au moins une fois par mois.

Le différentiel a plus de 15 ans. Comme tout composant électromécanique, un interrupteur différentiel vieillit. Le tore magnétique peut se dérégler, les contacts internes peuvent s’oxyder. Au-delà de 15 à 20 ans, je recommande un remplacement préventif, surtout si des déclenchements inexpliqués apparaissent.

Le différentiel déclenche même avec tous les circuits débranchés. Si après avoir abaissé tous les disjoncteurs divisionnaires en aval, le différentiel continue de sauter quand vous le réarmez, le défaut est soit sur le câblage interne du tableau (entre le différentiel et les borniers), soit sur le différentiel lui-même. Un remplacement par un modèle neuf de même calibre permet de trancher.

Le choix du type de différentiel. Depuis la dernière version de la norme NF C 15-100, un tableau domestique doit comporter au minimum un différentiel de type A (sensible aux composantes continues pulsées) sur les circuits alimentant le lave-linge, les plaques de cuisson, la borne de recharge et la pompe à chaleur. Les autres circuits peuvent être protégés par du type AC. Attention à ne pas intervertir les deux lors d’un remplacement.

Coût d’un diagnostic et d’une réparation en Isère

Voici les fourchettes de prix que je pratique et que j’observe chez mes confrères en Isère. Ces tarifs sont TTC et incluent le déplacement dans un rayon de 30 km autour de Grenoble.

Un point important : le diagnostic est une prestation à part entière. Certains électriciens l’offrent si vous leur confiez la réparation, d’autres le facturent systématiquement. Je fais partie de la seconde catégorie, parce qu’un diagnostic sérieux prend du temps et mobilise du matériel coûteux. Le mégohmmètre seul vaut plus de 500 €. Quand un artisan vous dit qu’il va « trouver la panne en 5 minutes », méfiez-vous : soit il est très expérimenté, soit il va tâtonner et vous facturer des réparations inutiles.

Pour les travaux plus lourds comme une remise aux normes complète, consultez mon article sur MaPrimeRénov et les travaux d’électricité éligibles en 2026. Certaines aides peuvent couvrir une partie du coût si la rénovation électrique s’inscrit dans un projet global de rénovation énergétique.

Les erreurs à éviter quand on cherche soi-même

Je ne décourage personne de comprendre son installation. Mais certaines erreurs de diagnostic reviennent systématiquement chez les clients qui ont essayé de résoudre le problème avant de m’appeler.

Erreur n°1 : remplacer le différentiel en premier. C’est le réflexe le plus courant et le plus coûteux. Vous achetez un différentiel neuf à 40 ou 60 €, vous le montez, et il saute aussi. Parce que le problème n’était pas le différentiel mais la fuite en aval. Commencez toujours par le diagnostic avant de changer une pièce.

Erreur n°2 : shunter le différentiel pour « voir si ça tient ». C’est extrêmement dangereux. En supprimant la protection différentielle, vous exposez toute la famille à un risque d’électrocution. Un défaut de 30 mA ne fait pas sauter un disjoncteur classique : il faut une fuite beaucoup plus importante (plusieurs ampères) pour déclencher un disjoncteur magnétothermique. Pendant ce temps, le courant de fuite traverse potentiellement le corps de quiconque touche un appareil défectueux.

Erreur n°3 : confondre différentiel et disjoncteur de branchement. Le disjoncteur de branchement (celui d’Enedis, en tête d’installation, avec le sélecteur 500 mA) n’a pas la même sensibilité qu’un interrupteur différentiel 30 mA. Si c’est le disjoncteur de branchement qui saute, le problème est différent : surcharge, court-circuit franc ou dépassement de puissance souscrite. Mon article sur le délesteur et la puissance souscrite détaille ce cas de figure.

Erreur n°4 : tester un seul appareil et conclure trop vite. Vous débranchez le lave-linge, le différentiel ne saute plus pendant deux jours, vous concluez que le lave-linge est en cause. Sauf que le défaut était peut-être intermittent et aurait disparu de toute façon. La seule façon de confirmer est de rebrancher l’appareil et de vérifier que le déclenchement revient, idéalement en mesurant le courant de fuite avec une pince ampèremétrique différentielle.

Erreur n°5 : ignorer l’odeur de brûlé. Si un déclenchement de différentiel s’accompagne d’une odeur de brûlé à une prise ou au tableau, coupez immédiatement le disjoncteur de branchement général et appelez un électricien. Ce n’est plus un simple défaut d’isolement : c’est un échauffement qui peut dégénérer en incendie.
