Portails électriques : alimentation, différentiel dédié, pose sûre

Depuis 2003, j’installe et je dépanne des portails électriques dans tout le département 38. Battants ou coulissants, la motorisation ne pose jamais de souci mécanique quand l’alimentation électrique est correctement dimensionnée dès le départ. Le problème, c’est que dans sept interventions sur dix pour un portail qui « ne répond plus », la cause est électrique : un différentiel qui saute, un câble sous-dimensionné, une gaine écrasée. Je vous explique ici comment faire les choses proprement, en respectant la norme et en évitant les pièges que je rencontre chaque semaine.

Ce que dit la norme NF C 15-100 pour un portail électrique

La norme NF C 15-100, référencée dans le Code de la construction, encadre toutes les installations électriques basse tension en France. Pour un portail motorisé, voici les points non négociables :

• Circuit dédié obligatoire : le moteur du portail doit avoir son propre départ au tableau, pas de repiquage sur un circuit existant (éclairage extérieur, prises jardin).
• Protection différentielle 30 mA : le circuit doit être raccordé sous un interrupteur différentiel 30 mA. Le type AC suffit pour un moteur classique monophasé ; un type A est recommandé si la carte électronique intègre un redresseur.
• Disjoncteur divisionnaire : calibre 10 A courbe C pour un moteur de portail standard (consommation typique 2 à 5 A en pointe).
• Câblage enterré en gaine TPC rouge (courants forts) de diamètre 40 ou 63 mm, avec grillage avertisseur rouge posé 20 cm au-dessus.
• Séparation des courants : si vous tirez aussi un câble pour l’interphone ou la commande, il faut une gaine TPC verte séparée à 20 cm minimum de la gaine rouge.

Ces prescriptions ne sont pas des recommandations : en cas de sinistre, l’assureur vérifiera la conformité. Un portail alimenté en repiquage sur le circuit prises du garage, c’est un refus de prise en charge garanti. J’ai vu le cas trois fois en vingt ans d’exercice, et à chaque fois le propriétaire a dû payer de sa poche.

Circuit dédié au tableau : disjoncteur et différentiel

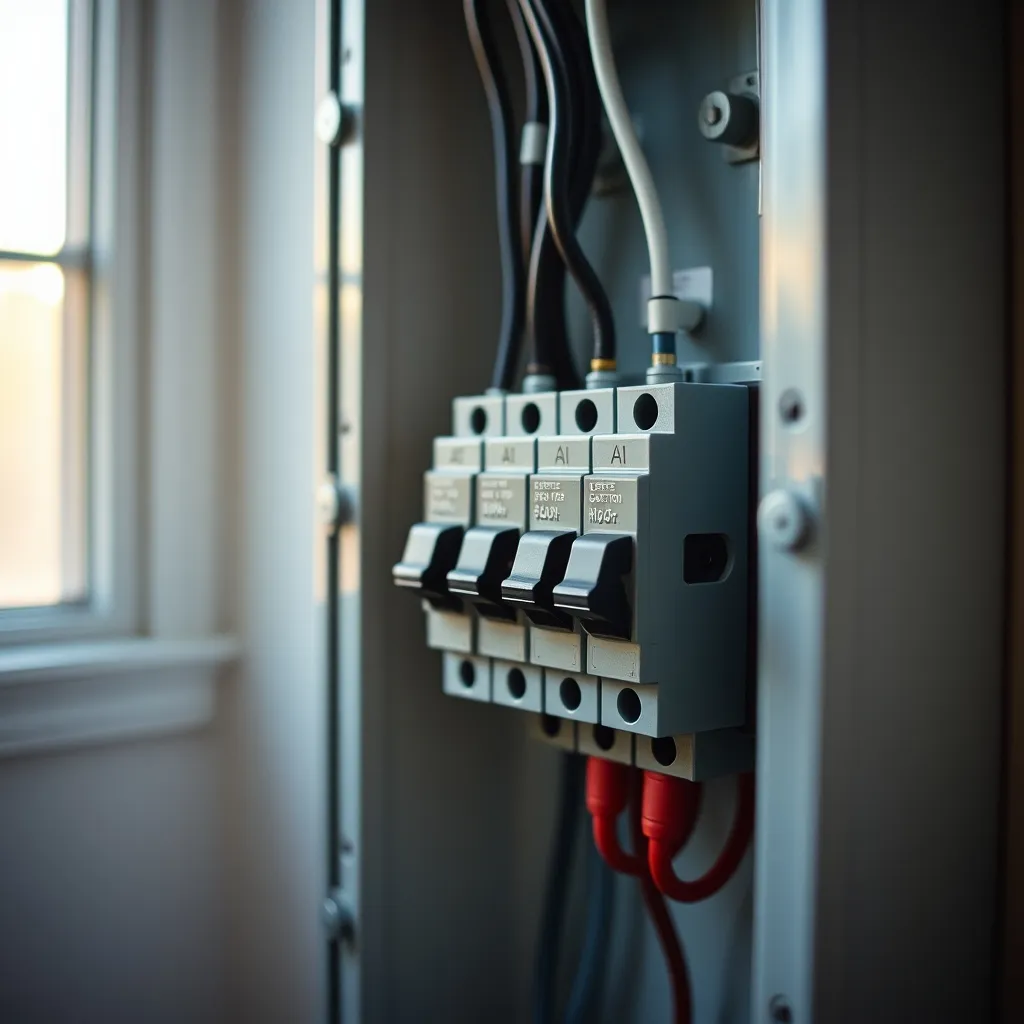

Au tableau électrique, le circuit portail se compose de deux éléments de protection :

L’interrupteur différentiel

Il protège les personnes contre les contacts indirects. Pour un portail extérieur, je pose systématiquement un différentiel 30 mA type A 40 A sur une rangée dédiée aux circuits extérieurs. Cela permet de regrouper portail, éclairage jardin et borne de recharge IRVE sous la même protection, sans que le déclenchement d’un circuit ne coupe tout l’intérieur de la maison.

Le disjoncteur divisionnaire

Le calibre standard est 10 A courbe C. Un moteur de portail battant consomme entre 1,5 et 4 A à l’appel, un coulissant peut monter à 5 A sur un vantail lourd. Le 10 A laisse une marge suffisante sans surdimensionner la protection.

Je déconseille le 16 A que certains installateurs posent par facilité : en cas de court-circuit dans le moteur, un 16 A laisse passer un courant de défaut plus longtemps avant de déclencher, ce qui peut endommager la carte électronique. C’est le même principe que j’explique dans mon article sur le disjoncteur qui saute.

Section de câble, distance et chute de tension

La chute de tension est le paramètre que tout le monde oublie. La norme tolère 3 % maximum en éclairage et 5 % en force motrice. Un moteur de portail alimenté en 230 V avec une chute de 5 % ne reçoit plus que 218 V : la carte électronique signale un défaut, le moteur force, et la durée de vie chute.

Voici mon tableau de dimensionnement pratique, basé sur un courant d’appel de 4 A (cas typique d’un portail coulissant de 400 kg) :

En Isère, la distance entre le tableau (souvent dans le garage) et le portail en limite de propriété dépasse régulièrement 30 mètres. Dans les propriétés du Voironnais ou du Sud-Isère avec de longs chemins d’accès, je mesure parfois 50 à 70 mètres. Poser du 1,5 mm² sur ces distances, c’est garantir des dysfonctionnements. Je le constate sur des installations posées par des non-professionnels au moins deux fois par mois.

Le câble utilisé est du U1000 R2V 3G1,5 ou 3G2,5 (phase, neutre, terre). Si le moteur est en triphasé (rare en résidentiel), on passe en 5G1,5 ou 5G2,5. Pour les commandes basse tension (interphone, bouton poussoir), un câble séparé type SYT ou câble blindé passe dans sa propre gaine.

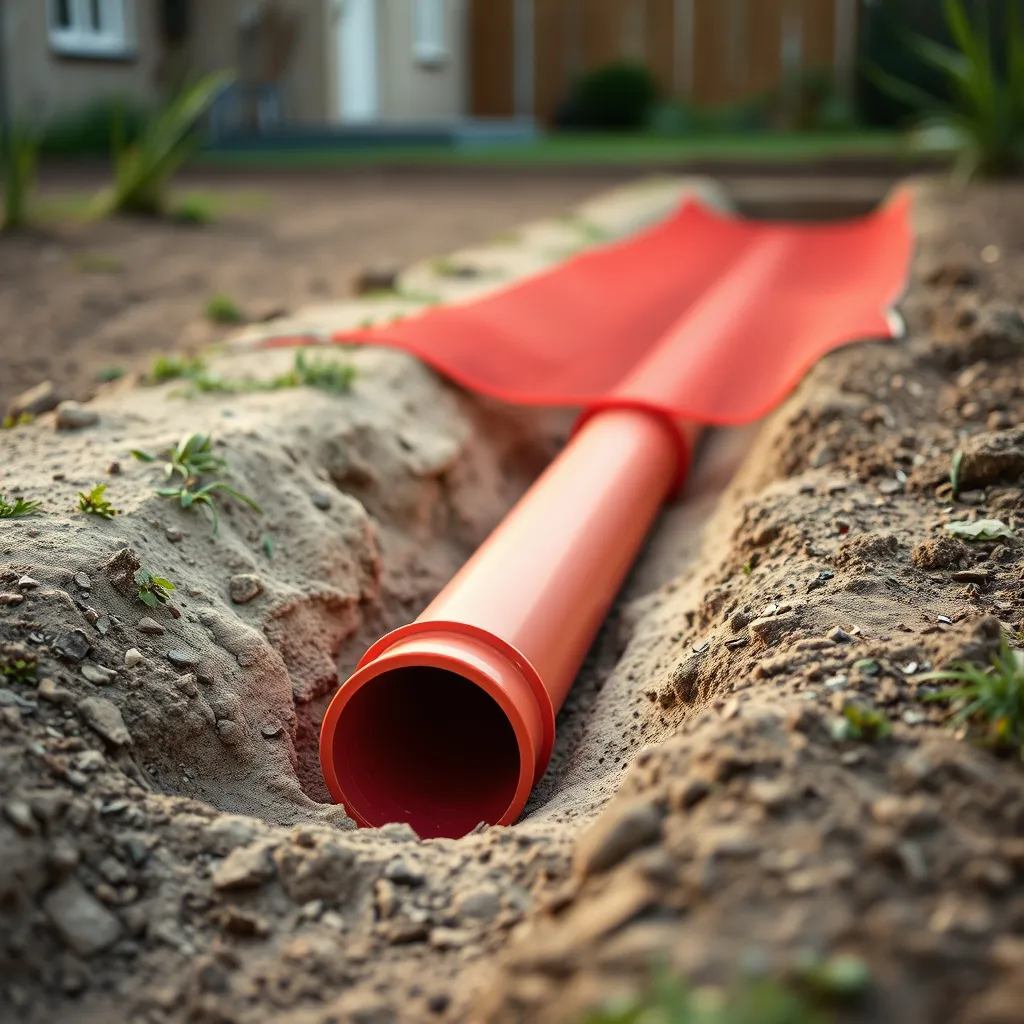

Tranchée et gaine enterrée : profondeur, grillage, règles

C’est la partie la plus physique du chantier, et celle qui coûte le plus cher en main-d’œuvre. Les règles sont claires :

• Profondeur minimale : 60 cm sous zone piétonne, 85 cm sous passage de véhicules (allée de garage par exemple).
• Lit de sable : 10 cm sous la gaine et 10 cm au-dessus, pour éviter que des cailloux ne percent la gaine TPC.
• Grillage avertisseur : posé à 20 cm au-dessus de la gaine, de couleur rouge pour les courants forts.
• Gaine TPC rouge : diamètre 40 mm minimum (je pose du 63 mm systématiquement pour pouvoir retirer le câble en cas de problème futur).
• Passage sous dalle : si la tranchée croise une terrasse ou un seuil bétonné, passage en fourreau rigide IRL ou en tube acier.

La tranchée, c’est le poste où je vois le plus d’économies mal placées. Un propriétaire qui creuse lui-même à 30 cm de profondeur « parce que c’est juste pour le portail » prend un risque réel : un coup de bêche lors d’un futur aménagement de jardin, et c’est le court-circuit garanti. J’ai déjà réparé des câbles sectionnés par des paysagistes qui plantaient une haie. La gaine était à 25 cm sous la pelouse, sans grillage avertisseur.

Pour les propriétés avec un sol très rocheux (typique du Vercors et de certains secteurs du Nord-Isère), la tranchée coûte plus cher car il faut parfois un brise-roche. Dans ce cas, je propose une alternative : un passage en aérien fixé à la clôture dans une goulotte IK10, à condition que le parcours reste sur terrain privé et hors de portée du public.

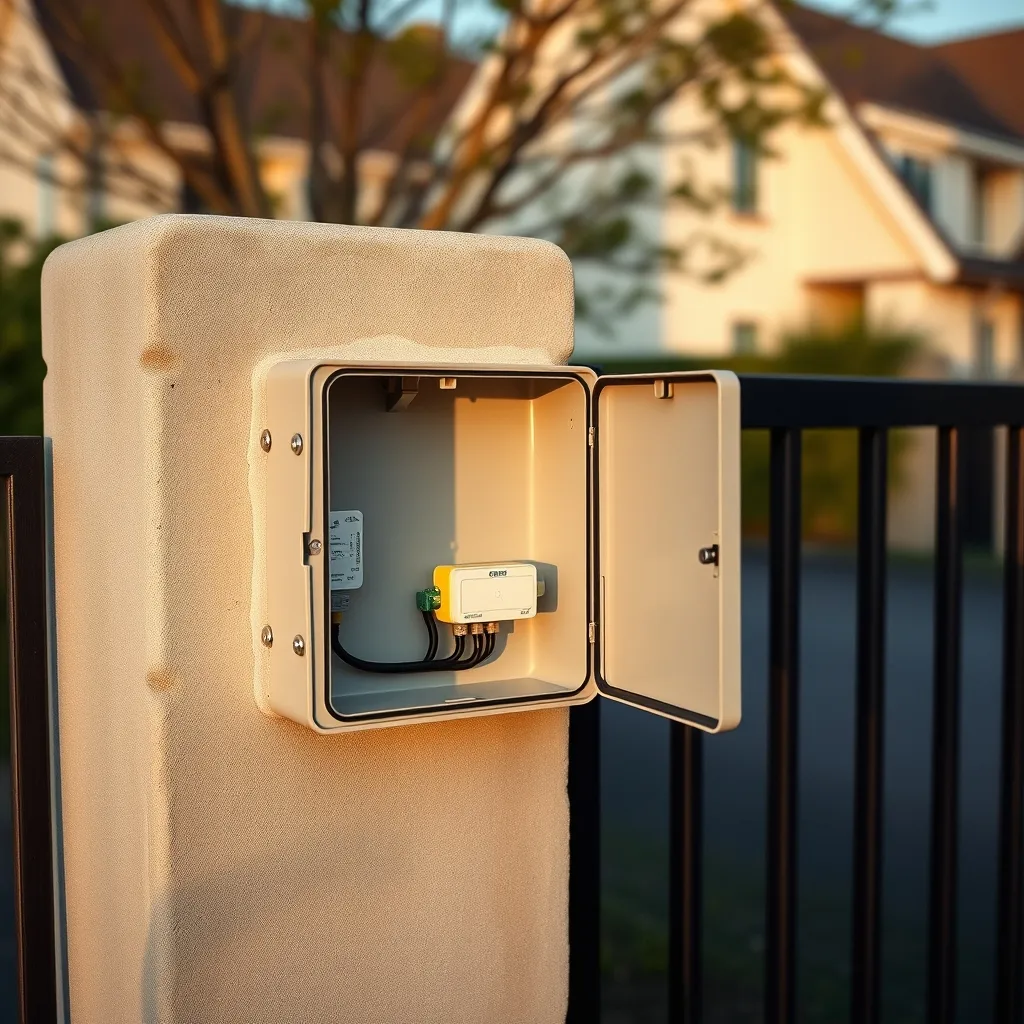

Raccordement au moteur et coffret extérieur

Le câble d’alimentation ne se raccorde jamais directement au moteur. Il arrive dans un coffret de dérivation étanche IP 54 minimum (je pose du IP 55 ou IP 66 selon l’exposition) fixé sur le pilier ou encastré dans le muret, à proximité immédiate du moteur.

Dans ce coffret, on trouve :

• Les borniers de raccordement (phase, neutre, terre)
• Éventuellement un sectionneur ou un interrupteur de proximité pour couper l’alimentation lors de la maintenance
• L’arrivée du câble de commande (si interphone filaire ou bouton poussoir)

Le degré de protection IP est fondamental en extérieur. Un coffret IP 40 posé au pied d’un pilier de portail, c’est de l’eau qui s’infiltre au premier hiver. En Isère, avec les précipitations qu’on connaît (900 à 1 500 mm/an selon l’altitude), je ne descends jamais en dessous d’IP 55. C’est la même logique que pour les spots encastrés et leur norme IP.

La liaison entre le coffret et le moteur se fait en câble souple H07RN-F (résistant aux UV et à l’humidité) de section adaptée, dans un tube IRL ou un flexible annelé fixé proprement. Pas de câble qui pend, pas de dominos en plein air.

Pannes fréquentes liées au différentiel

Le scénario classique : le portail fonctionne parfaitement pendant deux ans, puis un matin d’automne, plus rien. Le différentiel a sauté et il resaute immédiatement quand on le réarme.

Voici les causes que je diagnostique le plus souvent :

• Infiltration d’eau dans le moteur ou la carte : un joint vieilli, un capot mal refermé après une intervention, et l’humidité crée un courant de fuite vers la terre. Le différentiel 30 mA fait son travail.
• Câble endommagé dans la tranchée : racine d’arbre, tassement de terrain, passage de véhicule lourd sur une gaine trop peu profonde. La gaine s’écrase, le câble se pince, l’isolant se fissure.
• Condensation dans le coffret de dérivation : un coffret mal ventilé ou un presse-étoupe non serré accumule la condensation. L’eau finit par créer un pont entre phase et terre sur le bornier.
• Surtension après orage : la foudre induit des surtensions sur les câbles enterrés. Sans parafoudre, la carte électronique peut être endommagée et présenter un défaut d’isolement permanent.
• Vieillissement du moteur : après 10-15 ans, les bobinages d’un moteur extérieur exposé aux intempéries perdent en isolement. Le courant de fuite augmente progressivement jusqu’à dépasser les 30 mA.

Mon conseil : si votre différentiel saute de manière intermittente (il se réarme puis resaute quelques jours plus tard), ne collez pas un différentiel de sensibilité supérieure (300 mA par exemple). Vous supprimez la protection des personnes. La bonne approche est de mesurer le courant de fuite à la pince ampèremétrique et de localiser la source du défaut. C’est un diagnostic que je fais régulièrement en dépannage, souvent lié à un problème similaire à une odeur de brûlé à une prise : un défaut d’isolement qui s’aggrave.

Coût d’une alimentation portail en Isère

Je vous donne ici les fourchettes de prix que je pratique en 2026, matériel et main-d’œuvre compris, pour la partie alimentation électrique uniquement (hors motorisation et portail lui-même) :

Total moyen constaté : entre 450 € (configuration simple, tableau proche, terrain facile) et 1 200 € (longue distance, terrain difficile, tableau à compléter). Ces tarifs n’incluent pas le portail ni sa motorisation, seulement l’alimentation électrique conforme.

Pour comparer avec d’autres circuits dédiés, consultez mon article sur l’ajout d’un circuit pour four ou plaque induction : la logique de dimensionnement est la même, seuls les calibres changent.

Si vous envisagez en parallèle l’installation d’une borne de recharge IRVE, je recommande de profiter de la même tranchée pour tirer les deux circuits simultanément. L’économie sur le terrassement est significative : 30 à 40 % de moins que deux interventions séparées.

Les erreurs que je vois le plus souvent sur le terrain

En vingt-trois ans d’exercice, j’ai compilé un catalogue d’erreurs récurrentes. En voici les principales :

1. Repiquage sur un circuit existant : le portail est branché sur le circuit prises du garage. À la première surcharge (aspirateur + portail + congélateur), le disjoncteur saute et le portail reste bloqué en position ouverte. Problème de sécurité évident.
2. Câble trop fin sur longue distance : du 1,5 mm² sur 45 mètres. Le moteur peine à démarrer par temps froid, la carte signale un défaut tension. Le propriétaire pense que le moteur est en panne et rachète une motorisation neuve à 800 €. Il suffisait de changer le câble.
3. Gaine enterrée trop peu profonde : 20-30 cm au lieu de 60 cm minimum. Premier coup de motoculteur au printemps et c’est la coupure.
4. Absence de grillage avertisseur : même à bonne profondeur, sans grillage, le prochain intervenant (paysagiste, plombier, maçon) ne sera pas prévenu.
5. Coffret non étanche : boîte de dérivation d’intérieur posée en extérieur. En deux hivers, la corrosion s’installe sur les borniers. Le différentiel déclenche par temps humide, comme pour une prise qui chauffe à cause d’un mauvais contact.
6. Terre absente ou mal raccordée : le câble de terre est présent mais pas raccordé côté moteur. En cas de défaut d’isolement, le différentiel ne peut pas détecter la fuite, et la masse métallique du portail devient dangereuse.
7. Câbles courants forts et courants faibles dans la même gaine : le 230 V et le câble d’interphone dans le même fourreau créent des parasites qui perturbent la commande à distance. Le portail s’ouvre tout seul ou ne répond plus à la télécommande. Mon article sur l’interphonie et le contrôle d’accès détaille ce point.

Chacune de ces erreurs est évitable avec un minimum de méthode. La norme NF C 15-100 publiée par l’AFNOR n’est pas là pour compliquer la vie des bricoleurs : elle codifie les bonnes pratiques issues de décennies de retours d’expérience sur les accidents domestiques.

Un mot sur la mise à la terre du portail métallique
