Gaine électrique 10 mm : comparatif et prix en 2026

Gaine de 10 mm et câble de 10 mm² : la confusion à lever

Avant d’aller plus loin, je dois clarifier un point qui génère énormément de confusion chez mes clients en Isère, et même chez certains bricoleurs expérimentés. Le terme « gaine électrique 10 mm » peut désigner deux choses très différentes :

• Une gaine de protection dont le diamètre extérieur est de 10 mm (c’est-à-dire le tube annelé qui protège le câble)
• Un câble de section 10 mm² qu’on passe dans une gaine de diamètre bien supérieur (généralement 25 ou 32 mm)

Cette distinction est fondamentale. Une gaine ICTA de 10 mm de diamètre est le plus petit calibre existant : elle ne permet de passer qu’un fil de commande très fin. Un câble de 10 mm² de section, lui, est un conducteur puissant destiné aux circuits gourmands comme une alimentation de chauffe-eau ou une plaque de cuisson.

Dans cet article, je traite les deux aspects pour que vous sachiez exactement ce dont vous avez besoin, que vous cherchiez la gaine ou le câble.

Les types de gaines de diamètre 10 mm disponibles

En diamètre 10 mm, vous trouverez principalement trois familles de produits sur le marché :

Gaine ICTA 10 mm

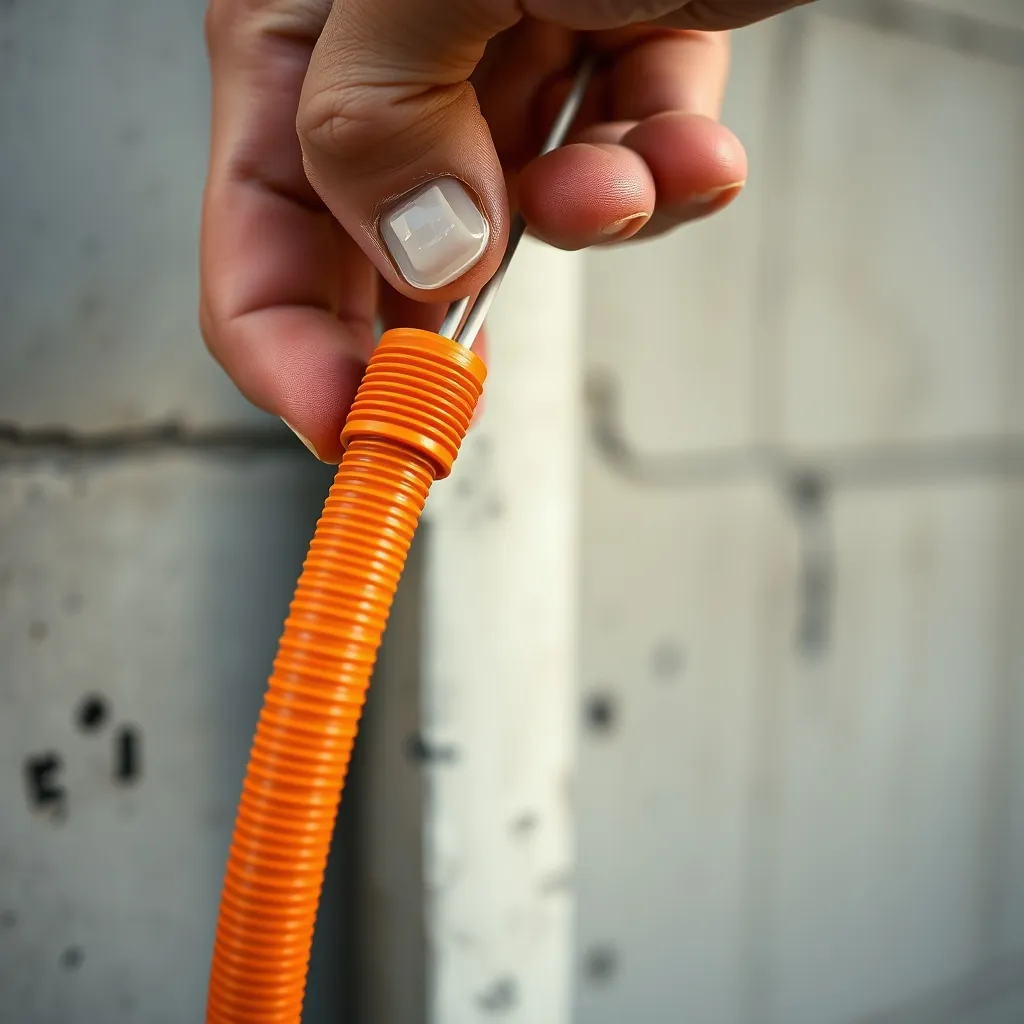

La gaine ICTA (Isolant Cintrable Transversalement élastique Annelé) est la seule conforme pour les installations électriques résidentielles. Elle répond à la norme NF EN 61386. En 10 mm, c’est le plus petit diamètre existant. Je l’utilise très rarement en résidentiel car elle ne permet pas de tirer les sections courantes (1,5 mm² ou 2,5 mm²). Son usage se limite aux fils de commande domotique, aux câbles de sonnette ou aux fils pilote très fins.

Gaine annelée fendue 10 mm

C’est une gaine de protection mécanique, fendue sur la longueur pour faciliter l’insertion des câbles. On la retrouve surtout en automobile et en industrie. Elle n’a pas de certification pour les installations électriques domestiques. Si vous la trouvez sur Amazon ou dans des magasins auto, ne l’utilisez pas dans vos murs.

Gaine tressée extensible 10 mm

C’est un manchon textile destiné à regrouper et protéger des faisceaux de câbles, notamment en informatique ou en hi-fi. Elle n’a aucune fonction d’isolation électrique et n’est pas adaptée à l’encastrement dans une cloison.

À quoi sert réellement une gaine de 10 mm en résidentiel

Après plus de vingt ans de chantiers en Isère, je peux compter sur les doigts d’une main les situations où j’utilise de la gaine ICTA 10 mm dans une maison :

• Fil pilote de radiateur (section 0,5 ou 0,75 mm²) quand il doit cheminer seul sur une courte distance
• Câble de sonnette en 0,75 mm² entre le bouton et le carillon
• Bus domotique (KNX, fil pilote centralisé) en section très fine
• Câble de commande de VMC (signal, pas puissance) dans certaines configurations

Pour tous les circuits de puissance, même un simple circuit d’éclairage avec interrupteur, la norme NF C 15-100 impose un diamètre de gaine minimum de 16 mm. C’est non négociable. J’insiste sur ce point parce que je vois régulièrement des bricoleurs commander de la gaine 10 mm en pensant faire des économies sur un circuit lumière : c’est interdit et dangereux.

Comparatif et prix des gaines 10 mm en 2026

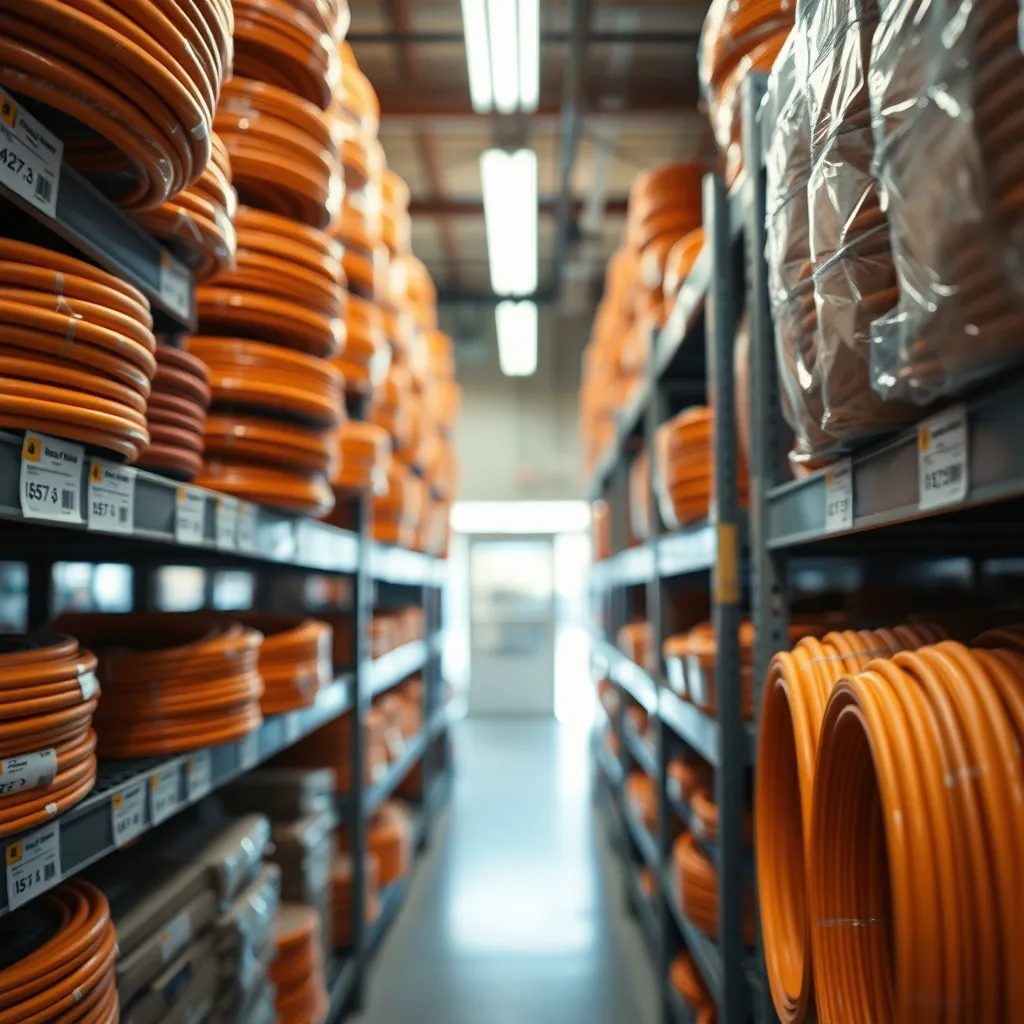

Voici un comparatif des prix que je relève en mai 2026 sur les principales enseignes. Ces tarifs concernent la gaine ICTA 10 mm lisse, la seule conforme pour du résidentiel :

À titre de comparaison, la gaine ICTA 16 mm (le standard pour l’éclairage) coûte entre 0,30 et 0,55 €/m et la gaine ICTA 20 mm (prises) entre 0,35 et 0,65 €/m. L’écart de prix entre les diamètres est minime : c’est une raison supplémentaire pour ne pas sous-dimensionner.

Quels sont les différents diamètres de gaine électrique

La gamme complète des gaines ICTA disponibles en France suit une progression normalisée. Voici le tableau que j’utilise sur chaque chantier pour dimensionner correctement :

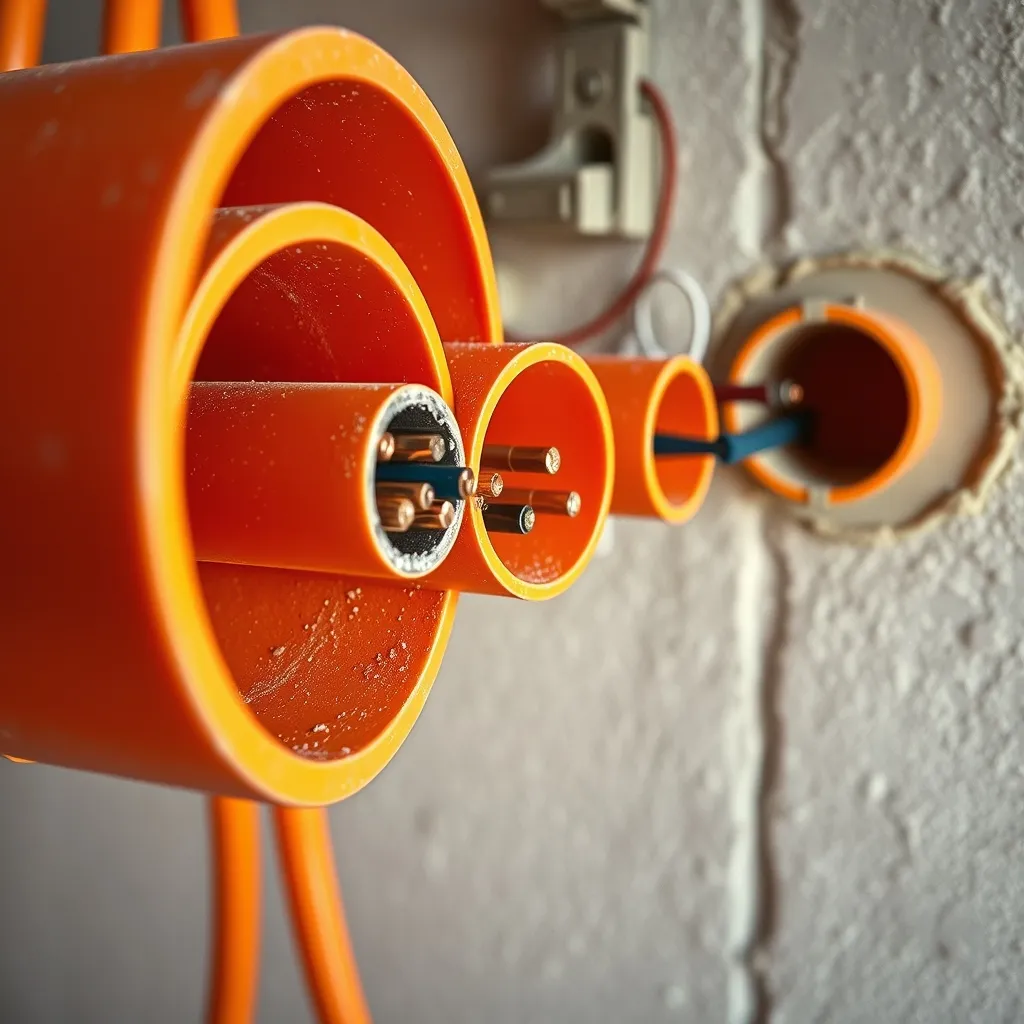

La règle que j’applique systématiquement : le diamètre intérieur de la gaine doit être au moins 1,5 fois le diamètre du faisceau de câbles qu’elle contient. Cela garantit un tirage sans forcer et la possibilité de remplacer un câble ultérieurement, comme l’exige la norme NF C 15-100 via le principe de l’interchangeabilité des conducteurs. Selon le Code de la construction (article R111-12), toute installation électrique doit permettre le remplacement des conducteurs sans destruction des parois.

Câble 10 mm² : puissance et intensité admissible

Passons maintenant à l’autre sens du terme « 10 mm » : le câble de section 10 mm². C’est un conducteur de forte section que j’utilise régulièrement sur les chantiers de rénovation en Isère, notamment dans les maisons anciennes où il faut reprendre l’alimentation générale.

Quelle intensité admissible pour un câble de 10 mm² ?

Selon la norme NF C 15-100 et les tableaux du guide UTE C 15-105 (AFNOR), l’intensité admissible d’un câble cuivre de 10 mm² varie selon le mode de pose :

Quelle puissance avec du 10 mm² ?

En pratique résidentielle, un câble de 10 mm² protégé par un disjoncteur de 40 A (conformément à la NF C 15-100) permet d’alimenter :

• Un tableau divisionnaire situé à distance du tableau principal (garage, dépendance)
• Une borne de recharge IRVE de 7,4 kW en monophasé
• Un circuit de chauffage électrique cumulant 7 000 W et plus
• L’alimentation entre le compteur Linky et le tableau, pour un abonnement de 9 kVA

La résistance linéique d’un câble cuivre de 10 mm² est de 1,83 mΩ/m à 20 °C. Sur une longueur de 30 mètres (aller-retour 60 m), la chute de tension sous 40 A atteint 4,4 V soit environ 1,9 % : c’est en dessous du seuil de 3 % imposé par la norme pour un circuit terminal, mais ça se surveille sur les grandes longueurs.

Gaine de 16 ou 20 mm : laquelle choisir pour vos circuits

C’est une question que mes clients me posent systématiquement quand je prépare un chantier de rénovation électrique. Voici ma règle simple :

• Gaine ICTA 16 mm : circuits d’éclairage en 1,5 mm², fils pilote, commandes de volets roulants, câble de télécommande
• Gaine ICTA 20 mm : circuits de prises en 2,5 mm², alimentation radiateurs électriques jusqu’à 2,5 mm², circuit dédié lave-linge ou sèche-linge

Mon conseil de terrain : si vous avez le moindre doute, prenez la taille au-dessus. La différence de coût est dérisoire (quelques centimes par mètre) et le confort de tirage change tout. J’ai perdu des heures sur des chantiers anciens où la gaine était trop juste : le câble grippe, on force, on risque d’endommager l’isolant. Avec un cran de plus, le fil glisse, on travaille vite et bien.

Pour un branchement de radiateur avec fil pilote, j’utilise une gaine de 20 mm qui contient à la fois les deux conducteurs de puissance (phase + neutre en 2,5 mm²) et le fil pilote en 1,5 mm². Tout passe sans forcer.

Mes conseils de pose issus du terrain

Après plus de vingt ans à tirer des câbles dans les maisons isèroises, voici les principes que j’applique systématiquement :

Règle du tiers

Le taux de remplissage d’une gaine ne doit jamais dépasser un tiers de sa section intérieure. C’est la garantie de pouvoir retirer et remplacer un câble sans détruire le conduit. La norme l’impose, et sur le terrain c’est aussi une question de bon sens mécanique.

Lubrification au tirage

Sur les parcours de plus de 8 mètres ou comportant plus de deux coudes, j’utilise systématiquement du lubrifiant pour câble (type gel de tirage). Ça divise l’effort par deux et ça préserve l’isolant du câble. Comptez 8 à 12 € le flacon de 250 ml, suffisant pour une installation complète.

Aiguille de rechange

Quand vous coupez une gaine préfilée, laissez toujours une aiguille de tirage à l’intérieur (fil d’acier ou ficelle nylon). Je vois trop de particuliers couper la gaine sans penser à garder un tire-fil : résultat, impossible de repasser un câble plus tard sans tout casser.

Respect des rayons de courbure

Une gaine ICTA 10 mm peut se cintrer avec un rayon minimal de 30 mm (soit 3 fois son diamètre). Mais en pratique, je recommande de ne jamais descendre en dessous de 5 fois le diamètre pour ne pas écraser la gaine et bloquer le passage du câble.

Fixation dans les saignées

En rénovation, les gaines doivent être maintenues dans les saignées par des cavaliers ou des clips tous les 30 à 40 cm avant le rebouchage. Si la gaine flotte dans la saignée, elle remonte lors du plâtrage et crée une bosse visible sous l’enduit.

Erreurs fréquentes que je rencontre sur chantier

En vingt ans de dépannage et de rénovation entre Grenoble, Voiron et le Nord-Isère, j’ai développé un catalogue involontaire d’erreurs récurrentes liées au dimensionnement des gaines :

Erreur n°1 : confondre diamètre de gaine et section de câble

Le client commande une « gaine de 10 » en pensant au câble de 10 mm² pour sa plaque de cuisson. Il reçoit une gaine de 10 mm de diamètre dans laquelle il est physiquement impossible de passer un câble de 10 mm² (qui nécessite une gaine de 32 mm minimum). Résultat : commande perdue, chantier retardé.

Erreur n°2 : utiliser de la gaine annelée automobile

Les gaines annelées fendues qu’on trouve sur Amazon ou dans les magasins auto ne sont pas classées ICTA et ne résistent pas à la propagation de la flamme. Les utiliser dans une cloison en placo, c’est créer un conduit pour les flammes en cas d’incident électrique. Je refuse catégoriquement de valider une installation qui comporte ce type de gaine.

Erreur n°3 : sous-dimensionner pour économiser

La différence entre un rouleau de 25 m en 16 mm et en 20 mm est de l’ordre de 2 à 3 €. Sur un chantier complet, prendre la taille en dessous pour grappiller quelques euros, c’est se condamner à galérer au tirage et interdire toute évolution future du circuit. J’ai refait l’installation complète d’une maison à Meylan l’an dernier parce que le précédent installateur avait systématiquement sous-dimensionné les gaines : impossible de repasser un câble de section supérieure pour ajouter une prise supplémentaire.

Erreur n°4 : oublier le marquage NF

Toute gaine ICTA utilisée en résidentiel doit porter le marquage NF et la mention de sa classe de résistance aux chocs (au minimum 750 N pour l’encastré). Les gaines sans marquage qu’on trouve en vrac sur certains sites n’offrent aucune garantie et peuvent poser un problème lors du passage du Consuel.
