Rénovation électrique d’une maison à colombages : particularités techniques

Quand un client m’appelle pour refaire l’électricité d’une maison à colombages, je sais d’avance que le chantier ne ressemblera à aucun autre. Depuis 2003, j’ai câblé des dizaines de maisons anciennes en Isère, et les colombages restent la configuration la plus exigeante techniquement. Le mélange de pans de bois, de torchis et parfois de briques crues impose des méthodes que la plupart des électriciens n’utilisent jamais sur du neuf. Je vous explique ici tout ce qu’il faut savoir avant de lancer votre chantier.

Pourquoi une maison à colombages pose des problèmes spécifiques en électricité

Une maison à colombages, c’est avant tout une ossature bois porteuse dont les vides sont remplis de torchis (mélange de terre, paille et parfois chaux). Cette structure n’a rien à voir avec un mur en parpaing ou en brique creuse. Trois contraintes majeures conditionnent tout le projet électrique.

Premièrement, le torchis est un matériau fragile. Il s’effrite sous la percussion et ne supporte pas les saignées profondes. Une rainureuse classique le pulvérise en quelques centimètres. Résultat : impossible de creuser des tranchées comme dans du plâtre ou du béton pour y encastrer des gaines ICTA. J’ai vu des chantiers où un artisan non spécialisé avait tenté des saignées au perforateur ; le torchis s’était détaché par plaques entières, laissant les pans de bois à nu.

Deuxièmement, les pans de bois bougent. Le bois travaille selon les saisons, les assemblages à tenons et mortaises ont du jeu, et la structure accepte de légères déformations. Tout câblage rigide encastré risque de se retrouver cisaillé à moyen terme si l’on ne prévoit pas de jeu dans les passages.

Troisièmement, le bois ancien est souvent sec, parfois traité avec des produits inflammables d’époque (goudron, huile de lin). Le risque incendie est réel : un court-circuit dans un mur à colombages peut embraser la structure en quelques minutes. Selon les données de la Direction générale de la prévention des risques, les installations électriques défectueuses restent la première cause d’incendies domestiques en France.

Diagnostic préalable : évaluer l’état de la structure avant toute intervention

Avant de toucher au moindre câble, je passe systématiquement une demi-journée à examiner la structure. Ce diagnostic conditionne tout le reste du chantier. Voici ce que je vérifie point par point.

L’état des bois. Je sonde chaque pan de bois accessible avec un poinçon pour détecter les zones vermoulues ou attaquées par les champignons. Un bois dégradé ne peut pas recevoir de fixation fiable : il faudra soit le consolider, soit contourner la zone. Dans les cas graves, je recommande un diagnostic par un charpentier spécialisé avant toute intervention électrique.

La composition des remplissages. Torchis traditionnel, briques crues, pierres, plâtre sur lattis : chaque matériau impose un mode de fixation différent. Le torchis pur n’accepte que des fixations légères (vis à bois dans le colombage, pas dans le remplissage). Les briques crues supportent mieux les chevilles, mais attention à leur épaisseur souvent réduite.

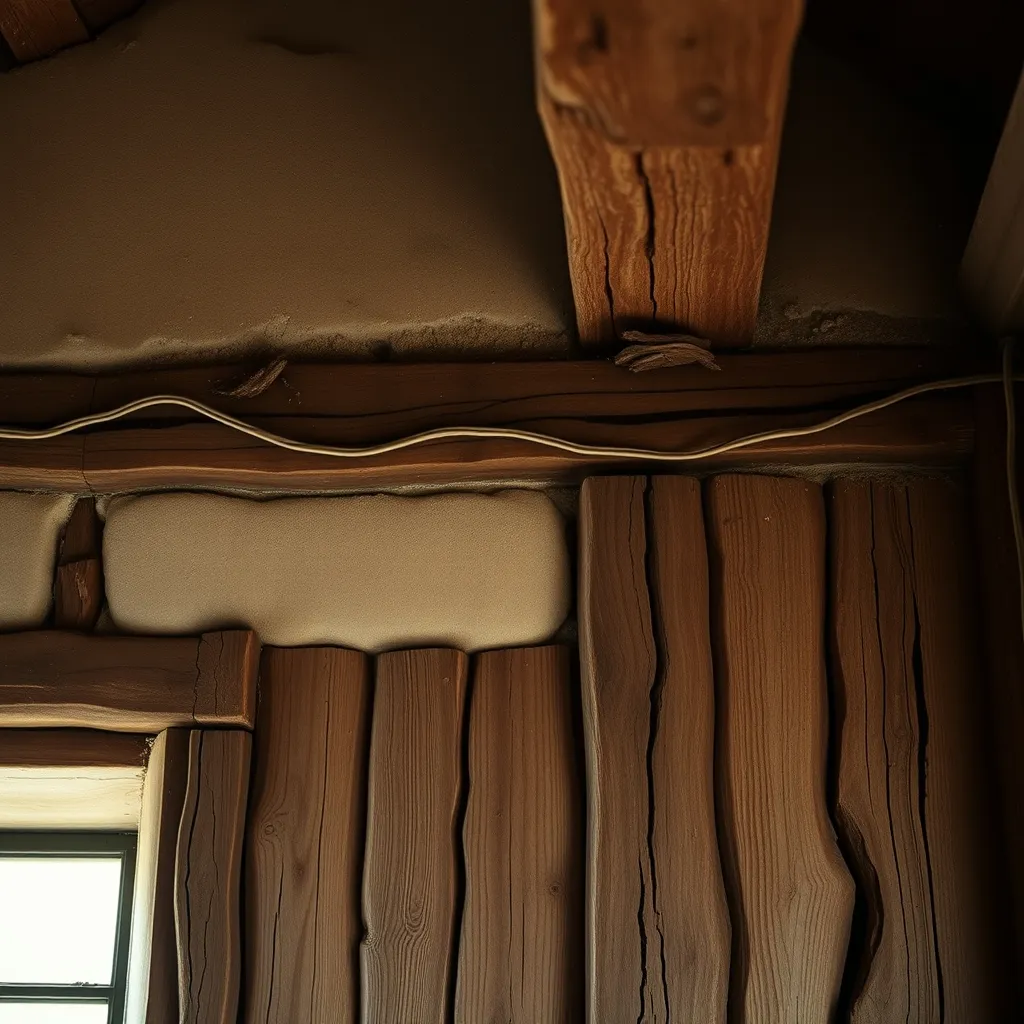

L’installation existante. Dans 80 % des maisons à colombages que j’ai visitées, l’installation date des années 1960 ou 1970. On trouve des fils sous coton, des prises sans terre, des boîtiers en bakélite, et parfois des raccordements volants cachés dans les hourdis. Tout cela doit être repéré et déposé proprement. Si vous avez un tableau ancien, consultez mon article sur le remplacement d’un tableau électrique ancien pour comprendre la démarche.

Les combles et planchers. Ce sont souvent les seuls espaces où l’on peut faire cheminer les câbles librement. Je vérifie l’accessibilité des combles, la hauteur disponible sous plancher, et la possibilité de descendre des alimentations verticales le long des poteaux de colombage.

Cheminement des câbles : les solutions techniques adaptées au pan de bois

C’est le cœur du problème. Comment faire passer 30 à 50 circuits dans des murs qui refusent les saignées ? En plus de vingt ans de métier, j’ai identifié quatre solutions qui fonctionnent, classées de la moins invasive à la plus lourde.

Solution 1 : le cheminement en apparent avec moulures bois

C’est ma solution préférée pour les maisons où les colombages restent visibles. Les câbles passent dans des moulures en bois massif (chêne ou hêtre) fixées le long des pans de bois. L’esthétique s’intègre parfaitement au style de la maison. Les moulures sont rainurées pour accueillir les conducteurs sous gaine, puis refermées par un couvercle collé et poncé. Le résultat est quasi invisible à l’œil.

Avantage : aucune atteinte à la structure. Inconvénient : coût de la main-d’œuvre élevé, car chaque moulure est taillée sur mesure.

Solution 2 : les plinthes et chambranles techniques

Quand le rez-de-chaussée est enduit (colombages cachés), j’utilise des plinthes PVC ou alu à compartiments. Elles courent en bas des murs et remontent verticalement dans des chambranles autour des portes. C’est la méthode que je détaille dans mon article sur comment refaire l’électricité sans casser les murs.

Solution 3 : le passage par les combles et descentes verticales

Je fais passer le maximum de câbles par les combles, puis je descends les alimentations à l’intérieur des poteaux creux quand la section le permet, ou le long des poteaux dans une goulotte bois. Cette technique nécessite de percer les sablières (pièces de bois horizontales), ce qui doit se faire à la mèche bois, jamais au perforateur, et toujours au centre de la section pour ne pas affaiblir la pièce.

Solution 4 : le doublage partiel en fermacell

Quand le torchis est trop dégradé pour rester en finition, je propose un doublage intérieur en fermacell (panneau fibro-plâtre) fixé sur tasseaux. L’espace entre le torchis et le panneau permet de faire passer toutes les gaines. C’est la solution la plus confortable techniquement, mais elle réduit la surface habitable de 3 à 5 cm par mur et masque les colombages.

Tableau électrique et mise aux normes NF C 15-100 en colombages

La norme NF C 15-100 ne fait aucune exception pour les maisons anciennes. Que votre maison soit en colombages, en pierre ou en béton, les exigences sont identiques : nombre minimum de prises par pièce, circuits dédiés pour la cuisine, protection différentielle 30 mA sur tous les circuits, liaison équipotentielle dans la salle de bain. J’ai détaillé les circuits obligatoires pour la cuisine dans mon article sur la rénovation cuisine et ses 6 circuits dédiés.

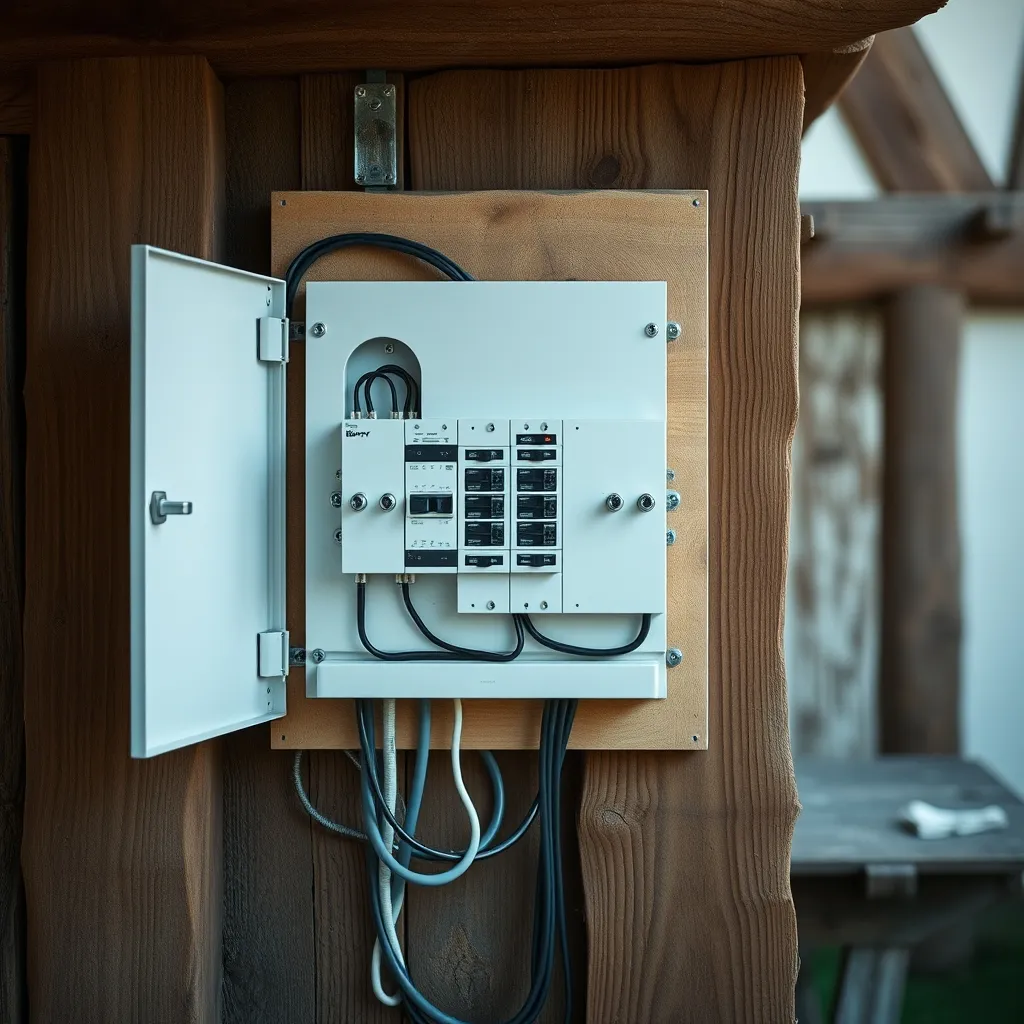

La difficulté en colombages, c’est l’emplacement du tableau. En neuf, on le fixe dans la GTL (gaine technique logement), souvent dans l’entrée. Dans une maison à colombages, il faut trouver un mur suffisamment solide et accessible. Je privilégie un positionnement sur un mur de refend en maçonnerie quand il en existe un, ou sur un panneau bois renforcé fixé entre deux poteaux de colombage.

Le tableau doit accueillir entre 4 et 8 rangées selon la surface de la maison. Pour une maison de 120 m², je prévois généralement :

• 8 à 10 circuits prises
• 6 à 8 circuits éclairage
• 4 à 6 circuits spécialisés (four, plaques, lave-linge, sèche-linge, chauffe-eau, VMC)
• 1 circuit chauffage par zone (fil pilote)
• 1 circuit pour une éventuelle borne de recharge véhicule électrique

Pour le passage des gaines ICTA, je regroupe toutes les arrivées par le haut du tableau en utilisant les combles comme nœud de distribution principal. Cela évite de multiplier les percements dans les murs à colombages.

Sécurité incendie : traversées de cloisons et protections obligatoires

C’est le point sur lequel je ne transige jamais. Le bois ancien, surtout le chêne séché depuis des siècles, est un combustible de premier ordre. Un arc électrique dans une gaine mal protégée peut déclencher un incendie qui se propage à toute la structure en quelques minutes via les pans de bois interconnectés.

Voici les règles que j’applique systématiquement sur chaque chantier colombages :

Fourreaux métalliques aux traversées. Chaque fois qu’un câble traverse un pan de bois ou une sablière, il passe dans un fourreau métallique (tube acier ou cuivre) qui dépasse de 1 cm de chaque côté du bois. L’espace résiduel est comblé avec un mastic coupe-feu classé M0.

Protection par dispositif différentiel. Tous les circuits sont protégés par des interrupteurs différentiels 30 mA de type A ou AC selon la destination. Sur les maisons à colombages, je double parfois la protection en ajoutant un dispositif de détection d’arc (AFDD), recommandé par la norme depuis 2015 pour les locaux à risque d’incendie. Cette protection coupe le circuit en moins de 0,1 seconde si elle détecte un arc parasite dans un câble.

Pas de câble libre dans les hourdis. Dans les planchers anciens, les câbles ne doivent jamais courir librement entre les solives au contact du torchis sec. Ils passent obligatoirement en gaine ICTA, fixée sur les solives, jamais posée sur le remplissage.

Distance minimale bois-conducteur. Je respecte un écart d’au moins 3 cm entre tout conducteur sous tension et le bois de structure, sauf si le câble est protégé par une gaine métallique ou un conduit IRL (isolant rigide lisse). Cette règle va au-delà du minimum normatif, mais l’expérience m’a montré qu’elle évite bien des problèmes. Selon les préconisations de la certification NF Électricité performance, les installations en locaux à risque d’incendie doivent faire l’objet de précautions renforcées.

Budget réel d’une rénovation électrique en maison à colombages

Parlons chiffres concrets. Le surcoût par rapport à une maison conventionnelle se situe entre 30 et 60 %, principalement à cause du temps de main-d’œuvre supplémentaire et des solutions de cheminement spécifiques.

Ces prix incluent la fourniture et la pose, hors reprise de torchis et finitions décoratives. Si le torchis doit être restauré après passage des câbles, ajoutez 40 à 80 €/m² pour la reprise par un maçon spécialisé en bâti ancien.

Pour un appartement des années 70 en comparaison, les prix sont sensiblement inférieurs : consultez mon retour d’expérience sur la rénovation électrique d’un appartement des années 70.

Les aides financières sont limitées pour l’électricité pure. En revanche, si la rénovation électrique s’inscrit dans un projet global d’isolation (doublage fermacell + isolant), vous pouvez prétendre aux aides de l’Agence nationale de l’habitat (ANAH) via MaPrimeRénov’. Mais l’électricité seule n’est pas éligible.

Les erreurs fréquentes que je constate sur ces chantiers

En vingt ans d’interventions sur du bâti ancien, j’ai vu se répéter les mêmes erreurs. Voici les cinq que je rencontre le plus souvent.

Erreur 1 : tenter les saignées dans le torchis. Le torchis se fissure, se décolle par plaques, et la réparation coûte plus cher que le passage en apparent. Certains artisans tentent même la rainureuse : le résultat est catastrophique. Le torchis est un matériau vivant qui ne se rebouche pas au plâtre.

Erreur 2 : fixer les boîtiers dans le remplissage. Une prise encastrée dans du torchis finit par se déchausser en quelques années. Les boîtiers doivent être fixés dans le bois de colombage, ou sur un support rapporté (tasseau noyé, platine bois).

Erreur 3 : oublier les fourreaux aux traversées de bois. C’est l’erreur la plus dangereuse. Sans fourreau métallique, le câble frotte contre le bois à chaque dilatation. À la longue, la gaine ICTA s’use, le cuivre touche le bois, et c’est le début de l’incendie.

Erreur 4 : sous-dimensionner le tableau. Dans une maison ancienne, on a tendance à reproduire la distribution existante (souvent 2 rangées de disjoncteurs). C’est insuffisant. Je prévois toujours 20 à 30 % de réserve pour les évolutions futures : borne de recharge, domotique, pompe à chaleur. Si vous envisagez de la domotique, lisez mon comparatif KNX ou Zigbee en rénovation.

Erreur 5 : négliger la coordination avec le maçon. Dans une maison à colombages, l’électricien et le maçon doivent travailler main dans la main. Si le maçon restaure le torchis avant le passage des câbles, il faudra tout rouvrir. L’ordre logique est : diagnostic structure, passage des câbles, puis reprise du torchis et finitions.

Choisir le bon artisan pour du bâti ancien

Tous les électriciens ne sont pas à l’aise avec le bâti ancien. Une maison à colombages exige un artisan qui comprend la logique constructive de la structure, qui sait adapter ses méthodes et qui a l’habitude de travailler en coordination avec d’autres corps de métier (charpentier, maçon, menuisier).

Voici les critères que je vous recommande de vérifier avant de signer un devis :

• Expérience documentée en bâti ancien. Demandez des photos de chantiers similaires. Un artisan qui a déjà câblé des colombages saura vous montrer ses réalisations.
• Certification Qualifelec ou équivalent. Cette qualification atteste d’un niveau de compétence vérifié par un organisme indépendant.
• Assurance décennale à jour. Vérifiez qu’elle couvre explicitement les travaux en bâti ancien. Certaines polices excluent les structures classées ou inscrites aux Monuments historiques.
• Devis détaillé poste par poste. Un devis sérieux précise la section des câbles, le type de cheminement retenu (apparent, semi-encastré, doublage), le modèle du tableau, et la liste des protections. Fuyez les forfaits globaux sans détail. Pour savoir comment décrypter les postes d’un devis, mon article sur le passage de câble sous parquet donne un bon exemple de niveau de détail attendu.
• Visite préalable obligatoire. Un artisan qui chiffre sans se déplacer ne peut pas évaluer les contraintes d’une maison à colombages. La visite dure au minimum une à deux heures.

En Isère, les maisons à colombages sont rares (on en trouve surtout dans le Nord-Isère, vers Bourgoin-Jallieu et La Tour-du-Pin, héritages de l’architecture dauphinoise). Mais les principes que je décris ici s’appliquent aussi aux maisons à ossature bois anciennes et aux granges rénovées, très présentes dans le Vercors et le Trièves. Si votre maison est en pierre, les contraintes diffèrent : consultez mon guide dédié pour rénover l’électricité d’une maison en pierre sans saignées.

Pour l’éclairage, les maisons à colombages se prêtent particulièrement bien à l’éclairage indirect LED, qui met en valeur la structure bois sans créer de zones d’ombre disgracieuses.
