Gaine électrique ICTA : guide complet pour bien choisir

Je pose de la gaine ICTA quasiment chaque jour depuis plus de vingt ans. C’est un matériau que tout le monde croit connaître, et pourtant je vois encore des erreurs grossières sur des chantiers récents : mauvais diamètre, gaine ICA au lieu d’ICTA, passage en extérieur sans protection UV. Ce guide rassemble tout ce que j’explique à mes clients et à mes apprentis quand on attaque une rénovation en Isère.

C’est quoi une gaine ICTA exactement ?

ICTA signifie Isolant Cintrable Transversalement Annelé. Derrière ce nom technique se cache un tube souple en matière plastique, généralement du polyéthylène ou du polypropylène, dont la paroi présente des annelures. Ces ondulations lui donnent sa souplesse : on peut la cintrer à la main pour suivre les courbes d’une saignée sans la casser.

Son rôle est simple : protéger mécaniquement les conducteurs électriques contre l’écrasement, l’humidité résiduelle du béton et les frottements lors du tirage des fils. Elle facilite aussi le remplacement futur des câbles, car on peut retirer un fil et en repasser un autre sans ouvrir le mur. C’est ce qu’on appelle la notion de câble démontable, exigée par la réglementation française sur les installations électriques.

La gaine ICTA se reconnaît facilement sur chantier grâce à son code couleur normalisé : orange pour les courants forts (éclairage, prises), vert pour les courants faibles (réseau, téléphone), et parfois gaine noire pour des usages spécifiques comme le passage en faux plafond ou les circuits extérieurs.

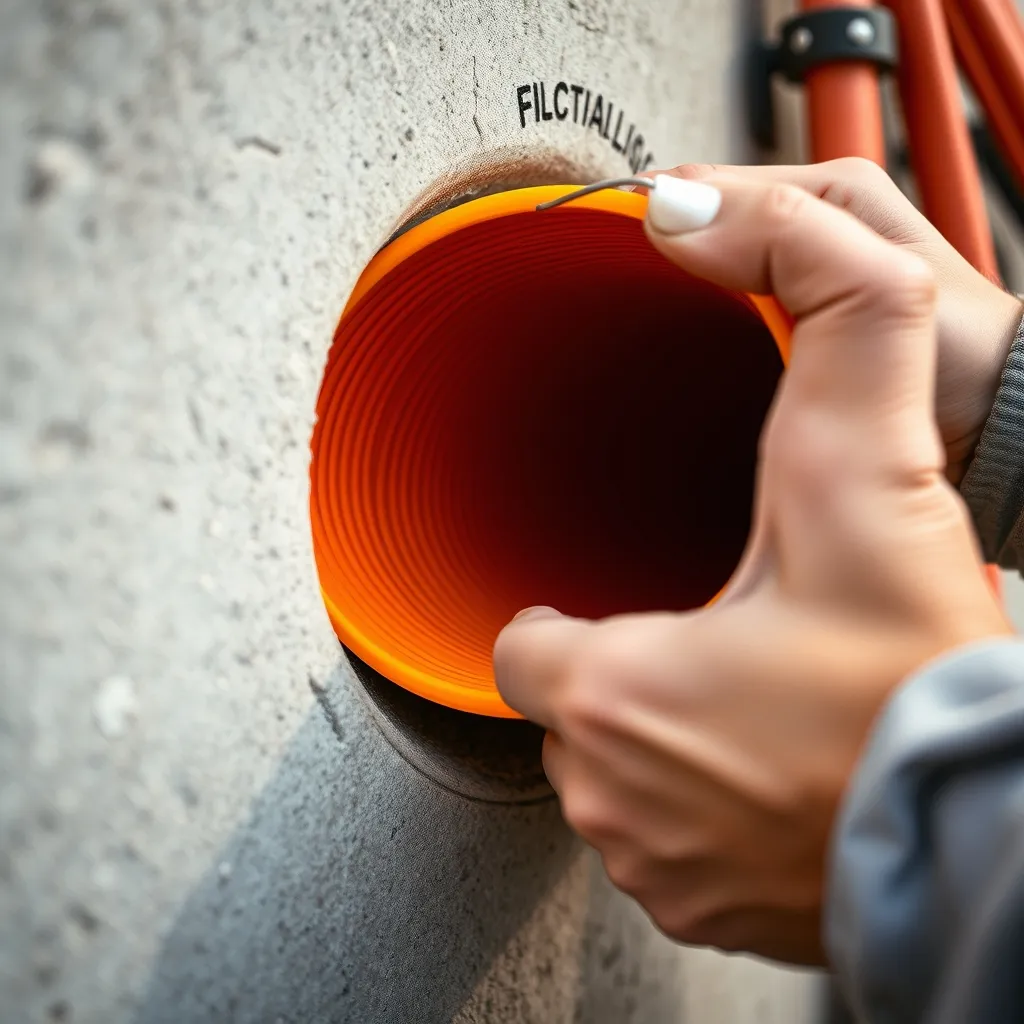

À l’intérieur, on trouve un tire-fil en acier ou en nylon qui permet de tirer les conducteurs une fois la gaine posée et scellée. Sur les versions préfilées, les fils sont déjà passés en usine : c’est un gain de temps considérable, surtout quand on travaille seul sur un chantier de rénovation.

Différence entre gaine ICA et ICTA

C’est une question qui revient dans quasiment tous mes devis. La confusion est compréhensible : les deux gaines se ressemblent physiquement. Mais sur le plan technique et réglementaire, elles n’ont pas du tout la même valeur.

La gaine ICA (Isolant Cintrable Annelé) est l’ancienne génération. Elle n’offre pas de garantie fiable contre la propagation de la flamme et sa résistance à l’écrasement est plus faible. Elle était utilisée couramment dans les années 1980 et 1990, et on en trouve encore dans beaucoup d’installations anciennes en Isère.

La gaine ICTA ajoute le « T » pour « Transversalement », ce qui signifie qu’elle est annelée de façon à résister à un écrasement transversal bien supérieur, tout en conservant sa souplesse longitudinale. Elle est aussi non propagatrice de la flamme selon la norme NF EN 61386, ce qui la rend conforme aux exigences de sécurité incendie actuelles.

En résumé : si vous rénovez un logement et que l’électricien propose de la gaine ICA, refusez. Ce n’est pas une question de budget, c’est une question de conformité et de sécurité. La différence de prix est de l’ordre de quelques centimes par mètre, ce qui est négligeable sur un chantier complet.

La gaine ICTA est-elle obligatoire ?

Oui, dans la grande majorité des cas. La norme NF C 15-100, qui régit toutes les installations électriques des logements en France, impose que les conducteurs encastrés dans les parois (murs, cloisons, planchers, plafonds) soient protégés par un conduit conforme. Et le conduit de référence pour l’encastrement, c’est la gaine ICTA.

Concrètement, voici les situations où la gaine ICTA est obligatoire :

• Toute installation neuve avec passage de câbles en encastré
• Toute rénovation électrique qui touche les circuits encastrés
• Les passages dans les cloisons en plâtre, les doublages, les faux plafonds
• Les saignées dans le béton, la brique ou le parpaing

Il existe des exceptions. En apparent, on utilise plutôt des conduits rigides IRL (Isolant Rigide Lisse) ou des moulures. Et pour certaines configurations spécifiques comme le passage direct dans une goulotte technique fermée, la gaine peut ne pas être requise. Mais dans la pratique quotidienne sur mes chantiers en Isère, je dirais que 95 % des mètres de câble que je pose passent dans de la gaine ICTA.

Le décret relatif aux installations électriques des bâtiments et ses arrêtés d’application renvoient directement à la norme NF C 15-100. En cas de sinistre, une installation non conforme peut entraîner un refus de prise en charge par l’assurance. J’ai vu le cas sur un chantier à Voiron il y a quelques années : un départ de feu sur un circuit sans gaine, et l’expertise a conclu à un défaut de conformité.

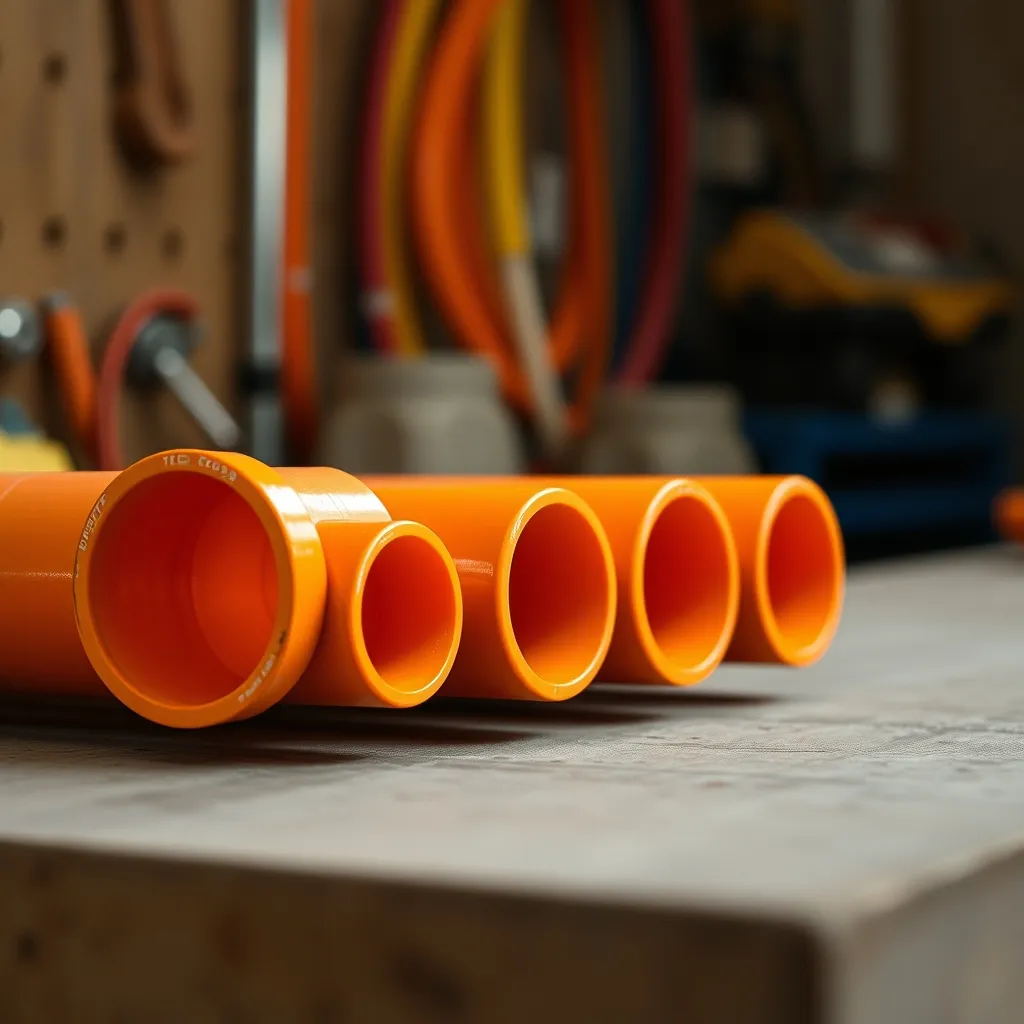

Quel diamètre de gaine ICTA choisir selon le circuit

C’est ici que beaucoup de bricoleurs se trompent. La règle est simple : le diamètre de la gaine doit être adapté au nombre et à la section des conducteurs qu’elle contient. Un fil trop serré dans une gaine trop étroite va chauffer, sera impossible à retirer, et rendra la maintenance future très compliquée.

La règle pratique que j’utilise sur chantier : les conducteurs ne doivent pas occuper plus du tiers de la section intérieure de la gaine. C’est ce qu’on appelle le taux de remplissage maximal. Voici les correspondances que j’applique systématiquement :

Pour la gaine électrique de 10 mm, elle existe mais reste réservée à des usages très spécifiques comme le passage de fils de commande domotique ou de courants faibles dans des gaines techniques étroites. Je la déconseille pour les circuits de puissance : elle ne laisse aucune marge pour un éventuel remplacement de fil.

En rénovation, je préfère souvent surdimensionner d’un cran : passer en ICTA 20 là où un 16 suffirait théoriquement. Le surcoût est minime (quelques centimes par mètre), et ça simplifie énormément le tirage des fils et la maintenance future. Quand je reviens sur un chantier que j’ai fait il y a dix ans et qu’il faut ajouter un fil pilote pour un radiateur avec fil pilote, je suis content d’avoir prévu large.

Gaine vide ou préfilée : que choisir sur chantier

La gaine ICTA existe en deux versions : vide (avec un simple tire-fil) ou préfilée (avec les conducteurs déjà passés en usine). Le choix dépend du type de chantier et de votre organisation.

La gaine vide est mon choix par défaut en rénovation lourde. Je pose d’abord toutes les gaines, je scelle les saignées, puis je tire les fils une fois que le gros œuvre est sec. Avantages : je peux adapter le nombre de fils au circuit final, changer de section si besoin, et je ne risque pas d’abîmer les conducteurs pendant la phase de maçonnerie.

La gaine préfilée est idéale pour le neuf ou les chantiers rapides. Les fils sont déjà en place : il suffit de dérouler, fixer, et raccorder. Sur un petit chantier de rénovation en Nord-Isère où je dois tirer une dizaine de lignes standards (éclairage en 3G1,5 mm² et prises en 3G2,5 mm²), la gaine préfilée me fait gagner une demi-journée facilement.

Attention cependant : la gaine préfilée est plus chère et moins flexible. Si le chantier évolue en cours de route (un client qui ajoute une prise, un circuit supplémentaire imprévu), il faut commander une nouvelle bobine. Avec de la gaine vide, j’adapte en temps réel.

Règles de pose et bonnes pratiques terrain

Poser de la gaine ICTA semble simple, mais il y a des règles à respecter pour que l’installation soit conforme et durable. Voici celles que j’applique sur chaque chantier :

Profondeur de saignée. Dans un mur en béton ou en parpaing, la saignée doit faire au minimum 20 mm de profondeur au-delà du diamètre de la gaine. Une gaine ICTA 20 nécessite donc une saignée d’environ 40 mm de profondeur. Trop peu profonde, la gaine ressort sous l’enduit et crée une bosse. Trop profonde, on affaiblit le mur pour rien.

Rayon de courbure. La gaine ICTA ne doit jamais être pliée à angle droit brutal. Le rayon de courbure minimum est de six fois le diamètre extérieur. Pour une ICTA 20, cela donne un rayon minimum de 120 mm. Si je dois faire un angle serré, j’utilise un coude ou une boîte de dérivation plutôt que de forcer la gaine.

Fixation. En apparent ou en faux plafond, la gaine doit être fixée tous les 30 à 40 cm avec des colliers ou des attaches adaptées. En encastré, c’est le mortier de rebouchage qui assure le maintien, mais je pose toujours des clous cavaliers provisoires pendant le séchage pour éviter que la gaine ne bouge.

Jonctions et raccords. Chaque jonction entre deux tronçons de gaine doit être réalisée avec un manchon de raccordement étanche. Jamais de ruban adhésif, jamais de gaine simplement emboîtée. Sur mes chantiers, surtout en dépannage dans le secteur de Chabeuil et alentours, je vois régulièrement des raccords faits au scotch qui prennent l’humidité et finissent par provoquer des courts-circuits.

Repérage. Chaque gaine doit être repérée à ses deux extrémités. J’utilise des étiquettes numérotées que je reporte sur le plan du tableau électrique. Quand on ouvre un tableau bien repéré dix ans après, le dépannage prend vingt minutes au lieu de deux heures.

Taux de remplissage. Comme je l’ai mentionné plus haut, les conducteurs ne doivent jamais occuper plus du tiers de la section de la gaine. Pour un branchement radiateur en 3 fils, une ICTA 20 est amplement suffisante ; mais si vous ajoutez un fil pilote, vérifiez que le taux reste dans les clous.

Gaine ICTA en extérieur : ce qui change

C’est un point sur lequel je suis intransigeant : la gaine ICTA standard n’est pas faite pour l’extérieur en apparent. Le polyéthylène classique se dégrade rapidement sous l’effet des UV. En quelques années, la gaine devient cassante, se fissure, et ne protège plus rien. J’ai vu des installations extérieures en ICTA orange qui tombaient en morceaux après seulement trois étés.

Pour un passage en extérieur, deux solutions :

• Conduit IRL (Isolant Rigide Lisse) : c’est la solution que je privilégie en apparent extérieur. Le tube rigide résiste aux UV, aux chocs, et offre un indice de protection IP suffisant. Je l’utilise systématiquement pour les alimentations de spots extérieurs et les circuits de jardin.
• Gaine ICTA spécifique extérieur : il existe des gaines ICTA avec traitement anti-UV et indice IP44 minimum, parfois IP65. Elles sont noires ou grises, plus épaisses, et nettement plus chères. Elles conviennent pour un passage enterré ou en vide sanitaire exposé.

Pour un passage enterré (alimentation d’un portail, d’une borne de recharge, d’un éclairage de jardin), j’utilise un fourreau TPC (Tube de Protection des Câbles) rouge ou noir, qui est un conduit spécifiquement conçu pour l’enterrement. La gaine ICTA peut éventuellement passer à l’intérieur du fourreau, mais ne doit jamais être enterrée directement sans protection.

La norme NF C 15-100 précise les indices de protection minimaux selon l’environnement. En cas de doute, consultez un professionnel qualifié : une erreur de conduit en extérieur peut avoir des conséquences graves, surtout avec l’humidité qu’on connaît bien dans nos vallées de l’Isère.

Prix et comparatif des gaines ICTA en 2026

Les prix que je donne ici sont ceux que je constate en 2026, en achat professionnel et en grande surface de bricolage. Les tarifs varient selon les marques (Schneider Electric, Legrand-Arnould, Courant) et les quantités commandées.

Pour un appartement T3 de 70 m² en rénovation complète, je commande habituellement entre 150 et 250 mètres de gaine ICTA, tous diamètres confondus. En gaine vide, cela représente un budget matériau de 50 à 120 €. En préfilée, comptez plutôt 200 à 350 €. La gaine n’est donc jamais le poste le plus lourd du devis : c’est la main-d’œuvre de saignée et de tirage qui coûte le plus cher.

Mon conseil : achetez toujours en couronne de 100 mètres si vous faites une rénovation complète. Le prix au mètre chute de 15 à 25 % par rapport aux couronnes de 25 m, et vous évitez les raccords inutiles entre tronçons. Et si vous hésitez sur la puissance de vos radiateurs électriques ou le nombre de circuits spécialisés, faites le calcul de puissance avant de commander vos gaines.

Les erreurs que je vois le plus souvent sur chantier

En vingt ans d’activité en Isère, j’ai développé un catalogue d’erreurs récurrentes sur la gaine ICTA. Certaines sont bénignes, d’autres peuvent compromettre la sécurité de toute l’installation :

Erreur n°1 : utiliser de la gaine ICA en pensant que c’est la même chose. Comme je l’ai expliqué plus haut, la gaine ICA n’est plus conforme. Je tombe encore dessus dans des magasins de destockage ou chez des fournisseurs qui écoulent de vieux stocks. Vérifiez toujours le marquage « ICTA » imprimé sur la gaine elle-même.

Erreur n°2 : surcharger la gaine. Passer cinq fils dans une ICTA 16 parce qu’on n’a pas envie de tirer une deuxième gaine, c’est une fausse économie. Les fils chauffent, le tirage futur est impossible, et le Consuel refusera la conformité au contrôle.

Erreur n°3 : oublier le tire-fil. En coupant la gaine, beaucoup de bricoleurs laissent filer le tire-fil à l’intérieur. Résultat : impossible de passer les conducteurs sans démonter la saignée. Pensez à toujours attacher le tire-fil à l’extrémité de la gaine avant de la couper.

Erreur n°4 : poser la gaine ICTA orange en extérieur apparent. Je l’ai dit et je le répète : les UV la détruisent en quelques années. C’est l’une des causes de court-circuit que je rencontre régulièrement.

Erreur n°5 : ne pas repérer les gaines. Sur un chantier avec trente circuits, si aucune gaine n’est identifiée, le câblage du tableau devient un casse-tête. J’utilise des bagues de couleur et des étiquettes, et je prends des photos avant le rebouchage des saignées. C’est aussi important que de bien choisir son compteur Linky et sa puissance.

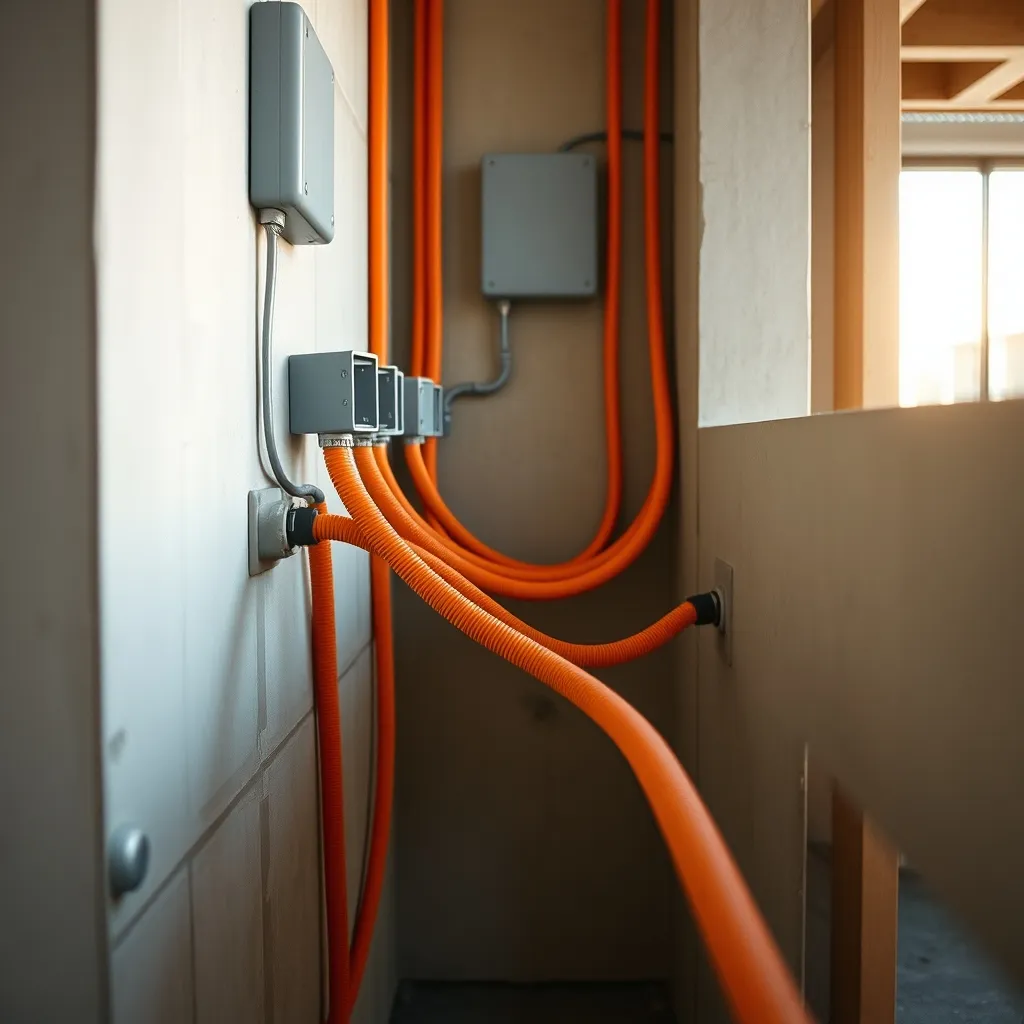

Erreur n°6 : faire des angles à 90° sans boîte de dérivation. La gaine se pince, les fils coincent, et le taux de remplissage explose au niveau du coude. Un coude ou une boîte d’encastrement au niveau du changement de direction, c’est la solution propre.
