Installation électrique chauffe-eau : guide complet

Depuis 2003, j’interviens dans toute l’Isère pour raccorder des chauffe-eau, et je constate le même problème à chaque diagnostic : un branchement bricolé sur un circuit existant, sans protection adaptée. L’installation électrique d’un chauffe-eau n’est pas un simple branchement de prise. C’est un circuit spécialisé, encadré par des règles précises, qui protège votre famille contre l’électrocution et l’incendie. Dans ce guide, je vous explique tout ce que vous devez savoir avant de toucher à un fil.

Pourquoi le chauffe-eau exige un circuit électrique dédié

Un chauffe-eau de 200 litres consomme entre 2 200 et 3 000 W en fonctionnement. C’est l’équivalent de deux radiateurs électriques qui tournent simultanément pendant plusieurs heures. Brancher cette puissance sur un circuit prises classique, c’est faire passer un courant de 10 à 13 A sur un câble qui alimente déjà d’autres appareils. Résultat : échauffement des conducteurs, risque de fusion de la gaine, et dans le pire des cas, départ de feu dans la cloison.

La norme NF C 15-100, référencée dans l’arrêté du 22 octobre 1969, impose un circuit spécialisé pour chaque appareil de forte puissance : chauffe-eau, four, plaques de cuisson, lave-linge. Chaque circuit dispose de sa propre protection au tableau et de son propre câble tiré depuis le tableau jusqu’à l’appareil, sans dérivation ni prise intermédiaire.

Sur les chantiers de raccordement électrique que je réalise en Isère, environ un tiers des installations anciennes ne respectent pas cette règle. Le chauffe-eau partage un circuit avec les prises de la cuisine ou, pire, avec l’éclairage du garage. Je vous montre dans la suite exactement comment faire les choses dans les règles.

Ce que dit la norme NF C 15-100 pour le raccordement

Quelle est la norme pour le raccordement électrique d’un chauffe-eau ? La réponse tient en quelques points techniques que je détaille ci-dessous.

La norme NF C 15-100, dans sa partie relative aux circuits spécialisés, impose les prescriptions suivantes pour l’installation électrique d’un chauffe-eau :

• Circuit dédié : le chauffe-eau doit avoir son propre départ depuis le tableau de répartition
• Section de câble : fil de cuivre de 2,5 mm² minimum pour un appareil monophasé jusqu’à 4 500 W
• Protection : disjoncteur divisionnaire de 20 A maximum
• Différentiel : protection par un interrupteur différentiel 30 mA de type AC ou A
• Raccordement fixe : sortie de câble ou boîte de connexion (pas de prise pour les modèles de plus de 2 000 W en pratique courante)
• Volumes de sécurité : dans une salle de bain, le chauffe-eau doit respecter les volumes définis par la norme (volume 1 sous conditions, volume 2 ou hors volume en règle générale)

Un point que beaucoup ignorent : la norme exige aussi un dispositif de coupure omnipolaire accessible. En clair, vous devez pouvoir couper l’alimentation du chauffe-eau depuis le tableau sans avoir à tirer sur un fil ou dévisser un bornier. C’est précisément le rôle du disjoncteur divisionnaire dédié. Pour approfondir les exigences normatives sur vos circuits, consultez mon guide sur le raccord de prise électrique qui détaille les sections et protections par type de circuit.

Schéma de branchement : câblage au tableau électrique

Le schéma d’installation d’un chauffe-eau électrique au tableau se décompose en deux parties : le circuit de puissance (qui alimente la résistance) et le circuit de commande (qui pilote le contacteur jour/nuit). Voici la description du câblage complet :

Circuit de puissance

Depuis l’interrupteur différentiel 30 mA du tableau, un disjoncteur 20 A protège le départ du circuit. De ce disjoncteur partent la phase et le neutre en câble 2,5 mm² (R2V ou équivalent) qui descendent sur les bornes A1 et A2 du contacteur jour/nuit (aussi appelé contacteur heures creuses). Les bornes de sortie du contacteur (1 et 2) alimentent ensuite le chauffe-eau via le même calibre de câble.

Circuit de commande

Le contacteur est piloté par le signal heures creuses envoyé par le compteur Linky. Un disjoncteur 2 A (parfois noté « pilotage ECS ») protège ce circuit de commande. Le fil pilote arrive du compteur sur les bornes C1 et C2 du contacteur. Quand le signal passe, la bobine ferme le contacteur et le chauffe-eau s’allume.

Le schéma de branchement électrique d’un chauffe-eau 300 litres est identique à celui d’un 200 litres en monophasé, tant que la puissance reste sous 4 500 W. Au-delà, on passe en 6 mm² avec un disjoncteur 32 A, ce qui concerne essentiellement les modèles triphasés ou les chauffe-eau à accumulation de très grand volume utilisés en collectif.

Le branchement électrique du chauffe-eau comporte trois positions sur le contacteur, identifiées par les lettres A et B (ou I, Auto, 0 selon les fabricants). En position Auto (la plus courante), le contacteur attend le signal heures creuses. En position I (marche forcée), le chauffe-eau fonctionne en continu. En position 0, il est coupé. Pour un usage domestique, laissez toujours en Auto : c’est ce qui optimise votre facture.

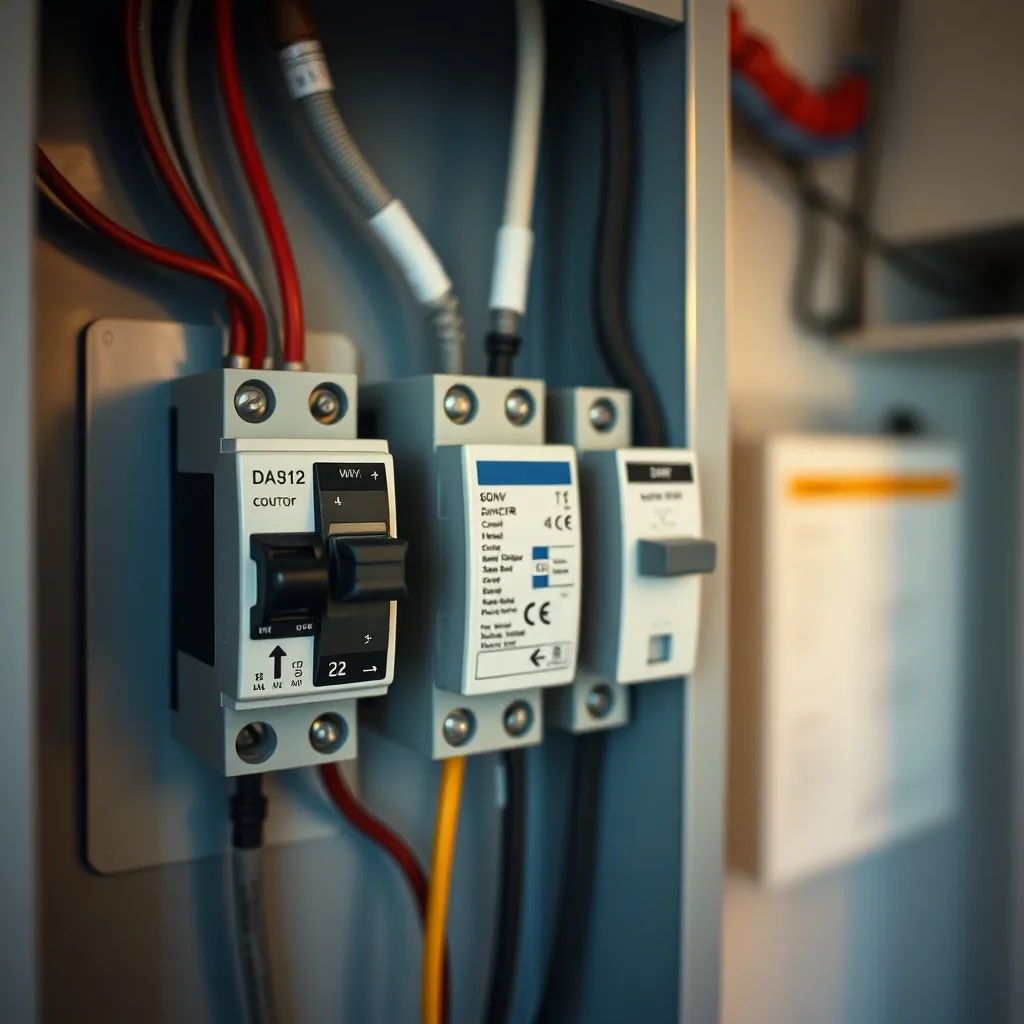

Pourquoi deux disjoncteurs pour un chauffe-eau

C’est la question qu’on me pose le plus souvent sur chantier. Pourquoi deux disjoncteurs alors qu’il n’y a qu’un seul appareil ? La raison est simple : il y a deux circuits distincts à protéger.

Le premier disjoncteur, calibré à 20 A, protège le circuit de puissance. C’est lui qui coupe l’alimentation de la résistance du chauffe-eau en cas de court-circuit ou de surcharge. Il est dimensionné pour supporter la consommation de l’appareil (10 à 13 A en fonctionnement normal) avec une marge de sécurité.

Le second disjoncteur, calibré à 2 A, protège le circuit de commande du contacteur jour/nuit. Ce circuit transporte un courant très faible (moins de 0,5 A) qui sert uniquement à activer la bobine du contacteur. Si ce fil était raccordé sans protection et qu’un court-circuit survenait dans le contacteur, rien ne couperait le courant, ce qui pourrait endommager le compteur ou provoquer un échauffement dangereux.

En résumé, ces deux disjoncteurs ne font pas double emploi. Ils protègent chacun un circuit différent, avec des calibres adaptés aux intensités en jeu. C’est une exigence de la norme et, sur le terrain, c’est ce qui fait la différence entre une installation propre et un bricolage qui finira par poser problème.

Branchement en direct ou contacteur heures creuses

Le branchement d’un chauffe-eau électrique en direct signifie que l’appareil est alimenté en permanence, sans contacteur. Il chauffe dès que la température de l’eau baisse, quelle que soit l’heure. C’est la solution la plus simple à câbler : un disjoncteur 20 A, un câble 2,5 mm², et c’est tout.

Mais cette simplicité a un coût. Sans pilotage heures creuses, le chauffe-eau consomme au tarif plein pendant les heures de pointe. Sur un ballon de 200 litres, la différence représente entre 150 et 250 € par an selon votre contrat et votre consommation. En Isère, où les hivers sont longs et la consommation d’eau chaude augmente, cet écart se creuse encore.

Mon conseil : sauf cas très particulier (résidence secondaire occupée ponctuellement, tiny house avec panneau solaire), optez systématiquement pour le contacteur heures creuses. L’investissement se rembourse en moins d’un an. Et si vous avez besoin d’eau chaude en journée exceptionnellement, la marche forcée est là pour ça. Pour comprendre l’impact sur votre budget, consultez mon article sur la consommation électrique moyenne par mois.

Les étapes d’une installation électrique chauffe-eau réussie

Voici la méthode que j’applique systématiquement sur chaque chantier d’installation d’un chauffe-eau électrique en Isère. Elle respecte la norme et garantit une mise en service sans surprise.

1. Couper l’alimentation générale

Avant toute intervention, je coupe le disjoncteur de branchement (disjoncteur général EDF) et je vérifie l’absence de tension avec un VAT (vérificateur d’absence de tension) sur le tableau. Pas un tournevis testeur : un vrai VAT calibré. C’est la première règle de sécurité, et elle n’est pas négociable.

2. Installer le contacteur et les protections au tableau

Je pose sur le rail DIN du tableau : l’interrupteur différentiel 30 mA (si le rangée n’en possède pas déjà un avec de la place disponible), le disjoncteur 20 A pour le circuit de puissance, le disjoncteur 2 A pour la commande, et le contacteur jour/nuit. Le raccordement se fait avec du fil souple H07V-K en 2,5 mm² dans le tableau, avec des embouts sertis sur chaque extrémité.

3. Tirer le câble jusqu’au chauffe-eau

Du tableau au chauffe-eau, je tire un câble R2V 3G2,5 (phase, neutre, terre) en respectant les rayons de courbure et en fixant le câble tous les 40 cm maximum. En rénovation, le passage se fait souvent dans les combles, derrière les plinthes ou dans des goulottes. Je ne passe jamais un câble de puissance dans la même goulotte qu’un câble de données (réseau, téléphone).

4. Raccorder le chauffe-eau

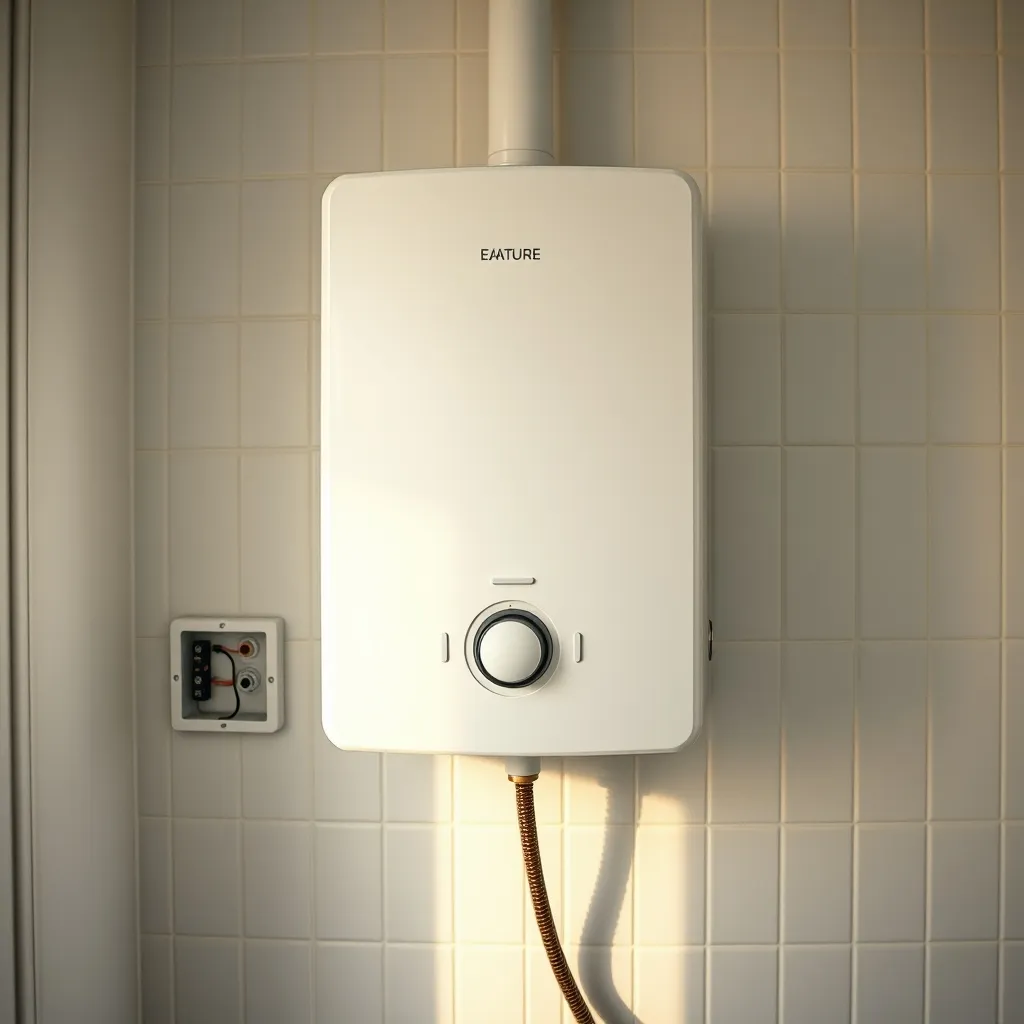

Au niveau du chauffe-eau, le raccordement se fait dans la boîte de connexion prévue par le fabricant, ou via une sortie de câble murale si l’appareil est dans un volume de salle de bain. Phase sur la borne L, neutre sur N, terre sur le symbole terre. Je serre les vis au couple recommandé et je vérifie visuellement que le cuivre est bien en contact, sans brin qui dépasse.

5. Raccorder le signal heures creuses

Je tire un câble 1,5 mm² du compteur Linky (bornes C1/C2) jusqu’au tableau, protégé par le disjoncteur 2 A, puis raccordé aux bornes de commande du contacteur. Un test rapide avec un multimètre en mode continuité permet de vérifier que le signal arrive bien.

6. Tester et mettre en service

Je rétablis l’alimentation générale, je vérifie que le contacteur est en position Auto, et j’attends le signal heures creuses (ou je force manuellement) pour vérifier que le chauffe-eau démarre. Un contrôle à la pince ampèremétrique confirme que l’intensité absorbée correspond à la puissance nominale de l’appareil. Si tout est conforme, je remets l’étiquette de repérage des circuits sur le tableau.

Les erreurs que je vois sur 80 % des chantiers

Après plus de vingt ans à intervenir sur des installations en Isère, certaines erreurs reviennent avec une régularité déconcertante. Les voici, classées par fréquence :

Absence de terre : c’est le défaut numéro un. Le chauffe-eau est un appareil qui chauffe de l’eau avec une résistance électrique immergée. Si la résistance fuit et que la carcasse métallique n’est pas reliée à la terre, vous risquez une électrocution mortelle. J’ai vu des installations où le fil de terre était coupé dans la boîte de dérivation « parce qu’il faisait disjoncter ». C’est exactement la preuve que la mise à la terre fonctionne et qu’il y a un défaut à corriger, pas un fil à couper.

Câble sous-dimensionné : du 1,5 mm² au lieu de 2,5 mm² sur le circuit de puissance. Ce câble chauffe en permanence quand le ballon fonctionne. En gaine encastrée dans un mur isolé, la température peut monter suffisamment pour fragiliser la gaine PVC et créer un point chaud dangereux.

Disjoncteur surdimensionné : un disjoncteur 32 A sur un câble 2,5 mm². Le disjoncteur est censé protéger le câble. S’il est trop gros, il ne déclenchera pas avant que le câble ait fondu. C’est un cas de figure que je rencontre souvent quand un ancien propriétaire a « mis plus gros pour que ça ne saute plus ». C’est exactement l’inverse de ce qu’il faut faire.

Contacteur inversé : les bornes de puissance et de commande sont mélangées. Le chauffe-eau fonctionne en apparence, mais le contacteur claque en boucle ou le disjoncteur 2 A saute sans raison. Quand j’interviens en dépannage urgent, c’est souvent la cause des appels « mon chauffe-eau ne chauffe plus depuis hier ».

Pas de groupe de sécurité hydraulique : ce n’est pas un défaut électrique à proprement parler, mais il impacte la sécurité globale. Sans groupe de sécurité, la montée en pression peut faire fuir le ballon, et l’eau qui coule sur les connexions électriques crée un risque d’électrocution ou de court-circuit.

Combien coûte l’installation d’un chauffe-eau électrique

Le coût d’une installation d’un chauffe-eau électrique dépend de trois facteurs : la distance entre le tableau et l’emplacement du ballon, la complexité du passage de câble, et l’état du tableau existant. Voici les fourchettes que je pratique en Isère, hors fourniture du chauffe-eau lui-même :

Ces tarifs incluent la main d’œuvre, le matériel au tableau (contacteur, disjoncteurs, peignes de raccordement) et le câble. Ils n’incluent pas le ballon lui-même, ni la plomberie (raccordement eau froide, eau chaude, groupe de sécurité, vidange). Pour un projet complet incluant la fourniture et la pose du chauffe-eau, comptez entre 800 et 2 000 € selon la capacité et la gamme du ballon choisi.

Exigez toujours un devis détaillé qui précise le modèle exact du matériel installé (marque du contacteur, référence des disjoncteurs, type de câble). Un devis qui indique juste « raccordement électrique chauffe-eau : 600 € » sans détail est un signal d’alerte. Pour comprendre comment se décomposent les tarifs d’un électricien, je vous renvoie à mon article sur le statut d’auto-entrepreneur électricien qui explique la structure de coûts du métier.

Puis-je installer moi-même un chauffe-eau électrique

Légalement, oui. Aucune loi n’interdit à un particulier de réaliser ses propres travaux électriques, y compris l’installation d’un chauffe-eau électrique. Le site Service Public précise les obligations en matière de conformité électrique : si vous créez un nouveau circuit, vous devez faire vérifier votre installation par le Consuel (Comité national pour la sécurité des usagers de l’électricité) et obtenir une attestation de conformité.

En pratique, je vous le déconseille pour plusieurs raisons :

• Le risque d’électrocution est réel : un chauffe-eau combine eau et électricité, les deux ennemis mortels
• Une erreur de câblage (inversion phase/neutre, terre absente, section insuffisante) ne se voit pas à l’œil nu et peut provoquer un incident des mois plus tard
• Votre assurance habitation peut refuser de couvrir un sinistre si l’installation n’a pas été réalisée dans les règles de l’art
• En cas de revente, le diagnostic électrique obligatoire révélera les anomalies, ce qui dévaluera votre bien

Si vous êtes bricoleur expérimenté et que vous maîtrisez les bases de l’électricité (lecture de schéma, utilisation d’un multimètre, connaissance des sections et calibres), vous pouvez envisager de réaliser l’installation vous-même. Mais faites-la contrôler par un professionnel avant la mise en service. C’est un investissement de 100 à 150 € qui peut vous sauver la vie. Sur des sujets connexes comme la domotique ou les systèmes d’alarme connectés, le recours à un électricien domoticien qualifié reste la meilleure garantie de sécurité et de bon fonctionnement.

Selon les données de l’Observatoire national de la sécurité électrique (ONSE), les installations électriques défectueuses sont impliquées dans environ 25 % des incendies domestiques en France. Ce chiffre à lui seul justifie de prendre le sujet au sérieux.
