Premier multimètre : à quoi servent vraiment les 12 positions du cadran

Vous venez d’acheter votre premier multimètre, vous tournez le cadran et vous tombez sur 12 symboles dont la moitié ne vous dit rien. Résultat : vous restez sur la position volt alternatif et vous n’exploitez même pas un tiers de l’appareil. C’est la situation que je rencontre chez au moins un client sur deux quand je leur prête un multimètre pour vérifier une prise. Ce guide passe en revue chaque position, explique à quoi elle sert concrètement dans une maison, et vous aide à choisir le bon modèle si vous n’en avez pas encore.

Comprendre le cadran : les 5 familles de mesure

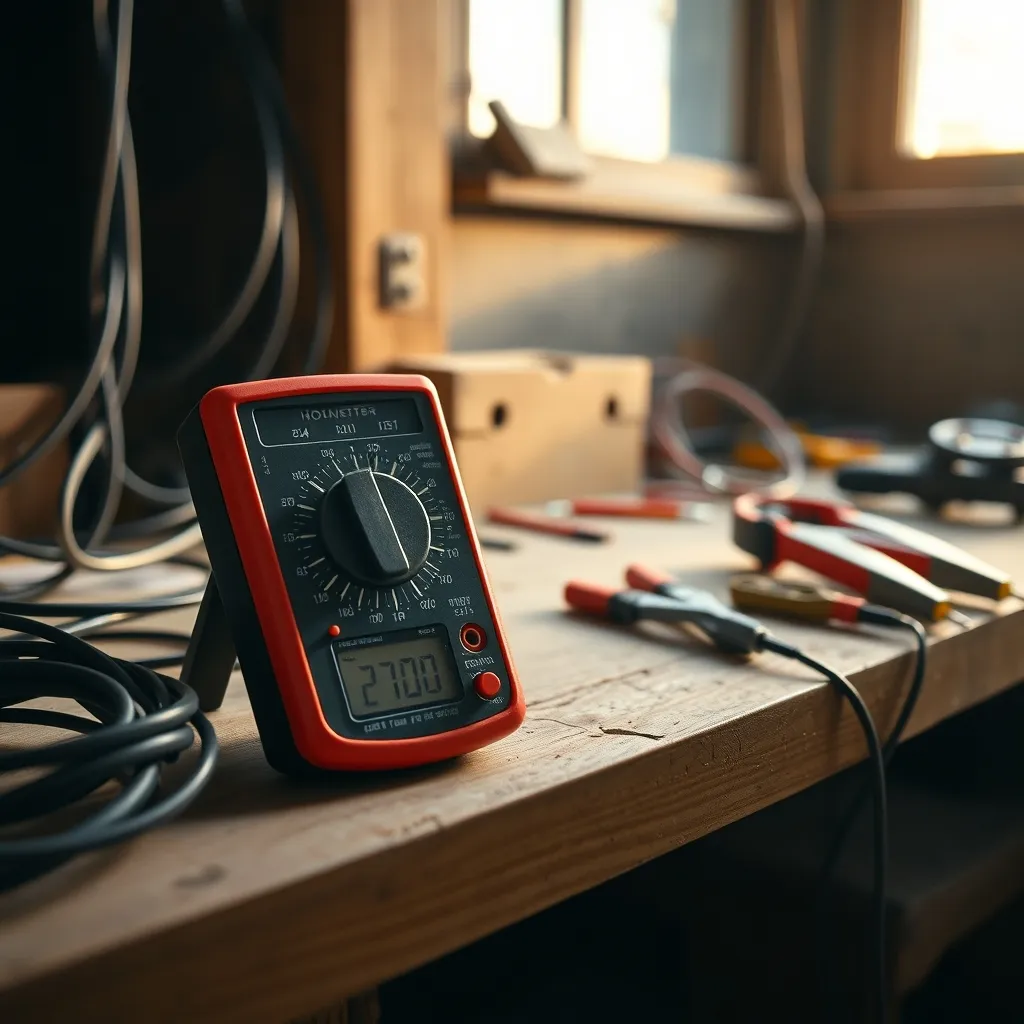

Quand je pose un multimètre neuf sur l’établi et que je regarde le cadran, je retrouve toujours les mêmes 5 familles, quel que soit le fabricant. Elles se lisent dans le sens horaire sur la plupart des modèles :

1. Tension (V) : mesurer la « pression » électrique entre deux points, en volt.
2. Intensité (A) : mesurer le « débit » de courant qui traverse un circuit, en ampère.
3. Résistance (Ω) : mesurer l’opposition au passage du courant, en ohm.
4. Continuité / test diode : vérifier qu’un fil conduit le courant d’un bout à l’autre.
5. Fonctions spéciales : capacité (farad), fréquence (hertz), température (°C), parfois hFE pour les transistors.

Sur un appareil d’entrée de gamme à 12 positions, vous trouverez généralement 2 positions de tension (AC et DC), 2 ou 3 calibres d’intensité, 1 position résistance, 1 continuité/diode, et le reste en fonctions spéciales. Les modèles à sélection automatique de calibre (autorange) simplifient l’affaire : une seule position V au lieu de plusieurs, car l’appareil détecte lui-même si vous êtes sur du 12 V ou du 230 V.

Pour bien comprendre les unités et les symboles du cadran, la page Wikipedia consacrée au multimètre offre un lexique clair et des schémas de principe accessibles.

Tension alternative et continue : les deux positions V

C’est la mesure que tout le monde connaît, ou croit connaître. Le cadran propose deux positions distinctes :

• V~ ou VAC : tension alternative. C’est le courant qui sort de vos prises, celui du réseau EDF à 230 V / 50 Hz. C’est la position que vous utiliserez pour vérifier qu’une prise est bien alimentée, qu’un disjoncteur coupe effectivement le courant, ou qu’un interrupteur fonctionne.
• V⎓ ou VDC : tension continue. C’est le courant d’une pile, d’une batterie de voiture (12 V), d’un chargeur de téléphone (5 V), ou d’un panneau solaire avant l’onduleur. Vous l’utiliserez pour tester des piles, vérifier l’alimentation d’un thermostat ou d’une sonnette.

En pratique, voici comment je procède pour vérifier une prise murale : je tourne le cadran sur V~, j’insère la fiche rouge dans la borne VΩ et la noire dans COM, puis je place les pointes dans les deux trous de la prise. L’écran doit afficher entre 225 et 240 V. En dessous de 210 V, il y a un problème de chute de tension, souvent lié à une section de câble insuffisante sur un circuit trop long.

Un piège classique : si vous êtes sur la position V⎓ (continu) et que vous mesurez du 230 V alternatif, l’écran affichera une valeur incohérente, souvent autour de 0 à 30 V. Rien de dangereux, mais la mesure est fausse. Sur les modèles autorange récents, une icône AC ou DC s’affiche pour confirmer le mode sélectionné.

Intensité A et mA : quand et comment mesurer des ampères

Mesurer l’intensité est la manipulation la plus risquée avec un multimètre. Contrairement à la tension où l’on se branche en parallèle (les deux pointes sur deux points différents), l’intensité se mesure en série : il faut ouvrir le circuit et faire passer le courant à travers l’appareil. Si vous vous trompez et branchez le multimètre en parallèle sur du 230 V en mode ampèremètre, le fusible interne saute instantanément, et dans le pire des cas, c’est l’appareil qui prend feu.

Le cadran propose généralement :

• A ou 10A : pour les courants forts, jusqu’à 10 ampères. La fiche rouge doit être déplacée dans la borne marquée 10A ou 20A (selon le modèle). C’est utile pour mesurer la consommation d’un appareil électroménager ou vérifier l’équilibrage des phases sur un tableau électrique.
• mA ou µA : pour les petits courants, de l’ordre du milliampère. On s’en sert en électronique, pour des circuits de commande, des capteurs ou des cartes Arduino. Dans le bâtiment, c’est plus rare, sauf pour diagnostiquer un courant de fuite sur un circuit domotique.

Mon conseil de terrain : si vous débutez, n’utilisez pas la fonction ampèremètre sur un circuit sous tension secteur. Préférez une pince ampèremétrique qui se clipse autour du fil sans ouvrir le circuit. C’est plus sûr et plus rapide. La plupart des multimètres professionnels que j’utilise depuis 2003 intègrent d’ailleurs cette pince en option.

Résistance et continuité : les positions les plus sous-estimées

Ce sont les deux fonctions que les débutants ignorent systématiquement, alors qu’elles sont les plus utiles pour diagnostiquer un problème électrique dans une maison.

La résistance (Ω)

La résistance mesure l’opposition d’un composant au passage du courant. En pratique, elle sert à :

• Vérifier qu’une résistance de chauffage (chauffe-eau, four, sèche-linge) n’est pas coupée. Une résistance de chauffe-eau en bon état affiche entre 10 et 30 Ω. Si l’écran affiche OL (overload), la résistance est claquée.
• Tester un fusible : un fusible en bon état affiche 0 à 2 Ω. Un fusible grillé affiche OL.
• Contrôler l’isolement d’un câble (bien que pour un vrai test d’isolement, il faille un mégohmmètre qui envoie 500 V).

Règle absolue : toujours mesurer la résistance hors tension. Si vous mesurez la résistance d’un composant encore branché au secteur, vous risquez de détruire le multimètre et de vous électrocuter.

La continuité (symbole onde/buzzer)

C’est ma fonction préférée. Quand vous touchez les deux extrémités d’un fil avec les pointes de touche, le multimètre émet un bip sonore si le fil est continu (résistance inférieure à quelques ohms). Pas de bip : le fil est coupé quelque part.

Usage concret : quand je rénove une installation et que je dois identifier quel fil va où dans une boîte de dérivation, je débranche tout au tableau, je mets une pointe sur le fil côté tableau et l’autre côté prise, et le bip me confirme la correspondance. Avec 15 fils de la même couleur dans une gaine, c’est la seule méthode fiable. Cette opération de traçage est aussi indispensable quand on travaille sur des câbles de communication pour éviter les inversions.

Fonctions spéciales : diode, capacité, fréquence, température

Les positions restantes du cadran varient selon les modèles. Voici celles que l’on retrouve le plus souvent :

• Test diode (▷|) : envoie un petit courant pour vérifier qu’une diode conduit dans un sens et bloque dans l’autre. Utile pour diagnostiquer un pont de diodes dans un chargeur ou un variateur. En mode diode, l’écran affiche la tension de seuil : environ 0,6 V pour une diode silicium, 0,2 V pour une Schottky.
• Capacité (F ou nF) : mesure la capacité d’un condensateur en farads. C’est la fonction qui m’a sauvé plus d’une fois sur des pompes à chaleur qui ne démarrent plus : un condensateur de démarrage desséché affiche une capacité bien inférieure à sa valeur nominale.
• Fréquence (Hz) : mesure la fréquence du signal. En France, le réseau est à 50 Hz. Si vous mesurez 49 ou 51 Hz, c’est normal. En dessous de 48 Hz ou au-dessus de 52 Hz, il y a un problème (groupe électrogène mal réglé, par exemple).
• Température (°C) : certains multimètres incluent une sonde thermocouple. Pratique pour vérifier la température d’un câble en charge, d’un système de climatisation ou d’un bornier suspect.
• hFE : gain d’un transistor. Fonction purement électronique, inutile en installation domestique.

Pour un usage domestique ou de bricolage courant, les fonctions V~, V⎓, Ω et continuité couvrent 90 % des situations. Les autres deviennent précieuses dès qu’on entre dans le dépannage poussé ou l’électronique.

Quel multimètre choisir quand on débute

Quand un client me demande quel multimètre acheter pour un usage domestique, je lui pose trois questions :

1. Qu’allez-vous mesurer ? Si c’est uniquement vérifier des prises et tester des piles, un modèle à 25-40 € suffit. Si vous voulez diagnostiquer des pannes d’électroménager ou travailler sur un tableau, visez 50-100 €.
2. Voulez-vous l’autorange ? La sélection automatique du calibre évite de tourner le cadran à chaque mesure. C’est un vrai confort, surtout pour un débutant qui ne sait pas encore évaluer l’ordre de grandeur attendu.
3. Quelle catégorie de sécurité ? C’est le point le plus important et le plus négligé.

La norme NF EN 61010-1 définit quatre catégories de sécurité :

• CAT I : circuits électroniques protégés. Piles, chargeurs USB.
• CAT II : appareils branchés sur une prise. Électroménager, rallonges.
• CAT III : distribution fixe. Tableaux électriques, câblage encastré, prises murales.
• CAT IV : origine de l’installation. Compteur, disjoncteur de branchement, amont du tableau.

Pour travailler sur l’installation électrique d’une maison, il faut au minimum un CAT III 600 V. Les multimètres à 10 € en grande surface sont souvent CAT II 300 V : ils ne sont pas conçus pour être utilisés sur un tableau électrique. En cas de surtension transitoire (foudre, défaut réseau), un appareil sous-catégorisé peut exploser. J’ai vu un multimètre sans marque fondre littéralement dans les mains d’un apprenti sur un chantier à Grenoble. L’habilitation électrique impose d’ailleurs d’utiliser un matériel adapté à la catégorie du travail réalisé.

Si vous envisagez de vous lancer dans le métier, le choix du multimètre fait partie des investissements de base que je détaille dans mon article sur les étapes pour devenir électricien auto-entrepreneur. Pour un comparatif poussé entre modèles professionnels, consultez mon banc d’essai de 6 multimètres d’électricien.

Tableau comparatif : trois modèles pour trois budgets

Voici les trois modèles que je recommande régulièrement, testés sur le terrain :

Le Fluke 101 est mon choix par défaut pour un débutant qui veut un appareil fiable sans se ruiner. La marque Fluke est la référence chez les électriciens professionnels : leurs appareils sont robustes, bien calibrés et la garantie est sérieuse. Le Uni-T UT61E+ offre une résolution supérieure et le Bluetooth pour enregistrer les mesures sur téléphone, ce qui plaît aux bricoleurs curieux. Le Klein Tools MM400 est le plus complet pour le prix, avec la température en bonus.

Vous les trouverez en ligne ou en magasin spécialisé. Les multimètres vendus en grande surface de bricolage sont souvent des marques distributeur en CAT II : vérifiez toujours la catégorie de sécurité imprimée sur le boîtier, pas sur l’emballage.

Les 5 erreurs qui grillent un multimètre ou son utilisateur

En vingt ans de métier, j’ai vu ces erreurs des dizaines de fois. Certaines sont anecdotiques, d’autres peuvent être mortelles.

1. Mesurer l’intensité en parallèle sur une prise. C’est l’erreur numéro un. En mode ampèremètre, la résistance interne du multimètre est quasi nulle. Le brancher entre phase et neutre revient à faire un court-circuit. Le fusible interne fond, ou pire, l’appareil explose si le fusible est sous-dimensionné. Conséquence : remplacement du multimètre, voire brûlure.
2. Laisser les cordons dans la borne 10A après une mesure d’intensité. Vous mesurez des ampères, puis vous oubliez de remettre la fiche rouge dans la borne VΩ. La prochaine mesure de tension se fait avec une résistance interne quasi nulle : même résultat qu’au point 1. Les bons multimètres émettent un bip d’alerte quand les cordons sont mal positionnés.
3. Mesurer la résistance sur un circuit sous tension. Le multimètre envoie un petit courant pour mesurer la résistance. Si le circuit est alimenté par le secteur, la tension externe perturbe la mesure et peut endommager l’appareil. Toujours couper le disjoncteur et vérifier l’absence de tension avant de passer en mode ohmmètre.
4. Utiliser des cordons abîmés. Un cordon dont la gaine est fendue expose du cuivre nu. Si vous touchez ce cuivre pendant une mesure sous tension, vous prenez le jus. Inspectez vos cordons avant chaque utilisation et remplacez-les dès qu’ils montrent des signes d’usure. Un jeu de cordons de qualité coûte 8 à 15 €.
5. Faire confiance à un multimètre sans vérifier la pile. Un multimètre avec une pile faible peut afficher des valeurs erronées, notamment en mode résistance et continuité. Quand le symbole pile basse apparaît, changez-la immédiatement. Une pile 9 V coûte 3 € ; un diagnostic faux peut coûter des heures de recherche.

La fiche sécurité électrique de l’INRS rappelle les principes fondamentaux de protection contre les risques électriques, y compris le choix et l’utilisation du matériel de mesure.

Premiers gestes pratiques avec votre multimètre

Plutôt que de lire la notice de 40 pages, commencez par ces 5 exercices simples qui vous rendront opérationnel en moins d’une heure :

Exercice 1 : tester une pile

Cadran sur V⎓. Pointe rouge sur le + de la pile, pointe noire sur le −. Une pile AA neuve affiche 1,5 à 1,6 V. En dessous de 1,2 V, elle est usée. Une pile 9 V neuve affiche entre 9,2 et 9,6 V. C’est le test le plus basique, mais il vous familiarise avec la lecture de l’écran et le branchement des cordons.

Exercice 2 : vérifier une prise murale

Cadran sur V~. Insérez les pointes dans les deux trous de la prise (phase et neutre). L’écran doit afficher entre 225 et 240 V. Puis mesurez entre le trou de phase et la broche de terre : même tension. Entre neutre et terre : 0 à 2 V (normal). Si vous lisez plus de 10 V entre neutre et terre, il y a un défaut de terre ou un neutre coupé en amont. Consultez les informations sur votre compteur pour vérifier le type de contrat et le raccordement.

Exercice 3 : tester un fusible

Cadran sur continuité (symbole buzzer). Touchez les deux extrémités du fusible avec les pointes. Bip = fusible bon. Pas de bip = fusible grillé. C’est plus fiable que de regarder le fil à travers le verre, surtout sur les fusibles céramique où rien n’est visible.

Exercice 4 : tester une ampoule

Cadran sur Ω (résistance). Touchez le culot et le plot central d’une ampoule à incandescence ou halogène. Une ampoule 60 W en bon état affiche environ 70 à 100 Ω à froid. OL = filament coupé. Attention : ce test ne fonctionne pas sur les ampoules LED, qui contiennent un circuit électronique interne.

Exercice 5 : identifier un fil dans une gaine

Cadran sur continuité. Coupez le disjoncteur. À une extrémité, reliez temporairement deux fils ensemble (avec un domino ou un wago). À l’autre extrémité, touchez ces deux fils avec les pointes. Le bip confirme que vous avez identifié la bonne paire. C’est la base du traçage de câbles, indispensable en rénovation quand le repérage d’origine a disparu.

Après ces cinq exercices, vous maîtriserez les positions essentielles du cadran. Les fonctions avancées (capacité, fréquence, température) viendront naturellement quand vous en aurez besoin, par exemple pour diagnostiquer un problème de consommation anormale sur un appareil ou une prise connectée qui ne répond plus.
