Câble fibre optique : les types, les connecteurs et ce qu’on peut manipuler

Un câble fibre optique cassé derrière la box, un connecteur arraché en déplaçant un meuble, un jarret trop court après un changement de pièce : ces situations arrivent chaque semaine dans les maisons raccordées en FTTH. Le réflexe est souvent de commander un câble sur internet, mais entre les références SC/APC, SC/UPC, les diamètres de 2 mm ou 3 mm et les longueurs de 5 à 30 mètres, le choix n’a rien d’évident. Avant de toucher quoi que ce soit, il faut comprendre ce que contient réellement ce câble, quels connecteurs équipent votre installation, et surtout ce que vous pouvez remplacer vous-même sans risquer de couper votre connexion pour plusieurs jours.

Ce que contient réellement un câble fibre optique

Un câble fibre optique ne ressemble en rien à un câble électrique classique. À l’intérieur, on ne trouve ni cuivre, ni conducteur métallique. Le cœur du câble est un fil de verre ou de silice d’un diamètre de 9 µm pour la fibre monomode utilisée en FTTH, entouré d’une gaine optique (cladding) de 125 µm. L’ensemble est protégé par un revêtement primaire qui porte le diamètre total de la fibre nue à environ 250 µm.

Autour de cette fibre, le câble ajoute plusieurs couches de protection. Dans un jarret d’intérieur (le câble entre votre prise murale et votre box), on trouve généralement :

• Un tube protecteur en plastique souple (tight buffer) de 900 µm
• Des fils de renfort en aramide (le même matériau que le Kevlar) pour absorber les tractions
• Une gaine extérieure en PVC ou LSZH de 2 ou 3 mm de diamètre total

Pour les câbles de tirage extérieurs, entre le point de branchement optique (PBO) sur le poteau ou en chambre souterraine et votre maison, la structure est renforcée. On passe sur des câbles de 4 à 6 mm de diamètre avec une protection mécanique supplémentaire, parfois un porteur métallique pour les tirages aériens. Ces câbles résistent aux intempéries et aux UV, contrairement aux jarrets d’intérieur qui ne doivent jamais être exposés en extérieur.

Le principe de fonctionnement est simple : la lumière (un signal laser infrarouge à 1 310 ou 1 550 nm) voyage dans le cœur de la fibre par réflexion totale interne. La moindre impureté, cassure ou courbure trop serrée dévie cette lumière et provoque une atténuation du signal, voire une coupure complète. C’est pour cette raison que la manipulation d’un câble fibre demande plus de précautions qu’un câble Ethernet classique.

Monomode ou multimode : les deux grandes familles

Toutes les fibres optiques ne sont pas identiques. On distingue deux familles principales, et le choix entre les deux dépend de l’usage et de la distance de transmission.

La fibre monomode (OS1 / OS2)

C’est celle qui équipe 100 % des raccordements FTTH en France. Son cœur de 9 µm ne laisse passer qu’un seul mode de propagation de la lumière, ce qui permet des transmissions sur de très longues distances (jusqu’à 100 km) sans répéteur, avec une atténuation très faible d’environ 0,3 dB/km. Les câbles portent la mention OS1 (gaine serrée, intérieur) ou OS2 (gaine libre, extérieur). La gaine extérieure est généralement jaune.

La fibre multimode (OM1 à OM5)

Son cœur est plus large : 50 ou 62,5 µm. Plusieurs modes de lumière se propagent simultanément, ce qui limite la portée à 300 m à 2 km selon la catégorie. On la trouve dans les réseaux d’entreprise, les data centers et les liaisons courtes entre baies informatiques. Les gaines sont codées par couleur : orange (OM1/OM2), turquoise (OM3/OM4) ou vert lime (OM5). En résidentiel, vous ne la rencontrerez pas.

La distinction est importante si vous commandez un câble de remplacement. Un câble multimode branché sur une installation FTTH monomode ne fonctionnera tout simplement pas. Vérifiez toujours la mention OS2 ou « singlemode 9/125 » sur l’emballage.

Les connecteurs SC/APC, SC/UPC et LC : comment les reconnaître

Le connecteur est la pièce qui termine le câble et s’enfiche dans la prise ou l’équipement. En fibre optique résidentielle, trois types dominent, et les confondre est une erreur fréquente.

SC/APC (embout vert)

C’est le standard du FTTH français. Les lettres SC désignent le format du connecteur (Subscriber Connector), tandis qu’APC (Angled Physical Contact) indique que la face de la fibre est polie avec un angle de 8°. Cet angle réduit les réflexions parasites (retour de lumière) et améliore la qualité du signal. Tous les opérateurs français, Orange, Free, SFR et Bouygues Telecom, utilisent ce connecteur entre la PTO (prise terminale optique) et l’ONT (boîtier optique) ou la box directement.

SC/UPC (embout bleu)

Même format SC, mais la face est polie à plat (Ultra Physical Contact). Les réflexions sont légèrement plus élevées qu’en APC. On le trouve encore sur certains équipements anciens ou dans des installations professionnelles. Un connecteur SC/UPC ne doit jamais être branché dans un port SC/APC : l’angle de polissage différent endommage les deux faces et dégrade le signal de manière irréversible.

LC (embout petit format)

Le connecteur LC (Lucent Connector) est deux fois plus petit que le SC. On le retrouve surtout dans les équipements réseau professionnels, les switchs fibre et les SFP (modules optiques). Certaines box récentes utilisent un port LC côté équipement, d’où l’existence de jarrets hybrides SC/APC vers LC.

Pour identifier votre connecteur sans vous tromper : regardez la couleur de l’embout. Vert = APC, bleu = UPC. Si le connecteur est petit et ressemble à une fiche miniature, c’est un LC. En cas de doute, vérifiez le modèle de votre box sur le site de votre opérateur : la référence du câble compatible y figure systématiquement.

Le parcours du câble fibre dans une maison individuelle

Si vous avez lu mon article sur l’installation de la fibre en maison individuelle, vous connaissez déjà le schéma global. Mais revenons sur les câbles eux-mêmes et leur rôle dans la chaîne.

Du NRO au PBO : le réseau opérateur

Le câble part du nœud de raccordement optique (NRO) et descend jusqu’au point de branchement optique (PBO), situé sur un poteau, en façade ou dans une chambre souterraine. Ce tronçon utilise des câbles multi-fibres (12, 24, 48 voire 288 fibres) protégés dans des fourreaux. Vous n’avez aucune raison d’y toucher : c’est le domaine exclusif de l’opérateur d’infrastructure.

Du PBO à la PTO : le câble de branchement

C’est le câble qui relie le PBO à votre prise murale (PTO). Il est tiré par le technicien le jour du raccordement, à travers vos gaines existantes ou en apparent le long des murs. Ce câble de branchement mesure en général entre 15 et 80 mètres. Il est renforcé (gaine de 4 mm minimum) pour supporter le tirage. Un connecteur SC/APC est soudé ou connectorisé à chaque extrémité.

Si ce câble est endommagé, par exemple lors de travaux de terrassement ou d’un rongeur qui l’a grignoté, il faut faire intervenir le technicien de l’opérateur. La réparation nécessite une soudeuse à fusion (un appareil qui coûte entre 3 000 et 15 000 €) pour reconnecter les fibres bout à bout avec une perte inférieure à 0,1 dB. Ce n’est pas une intervention amateur.

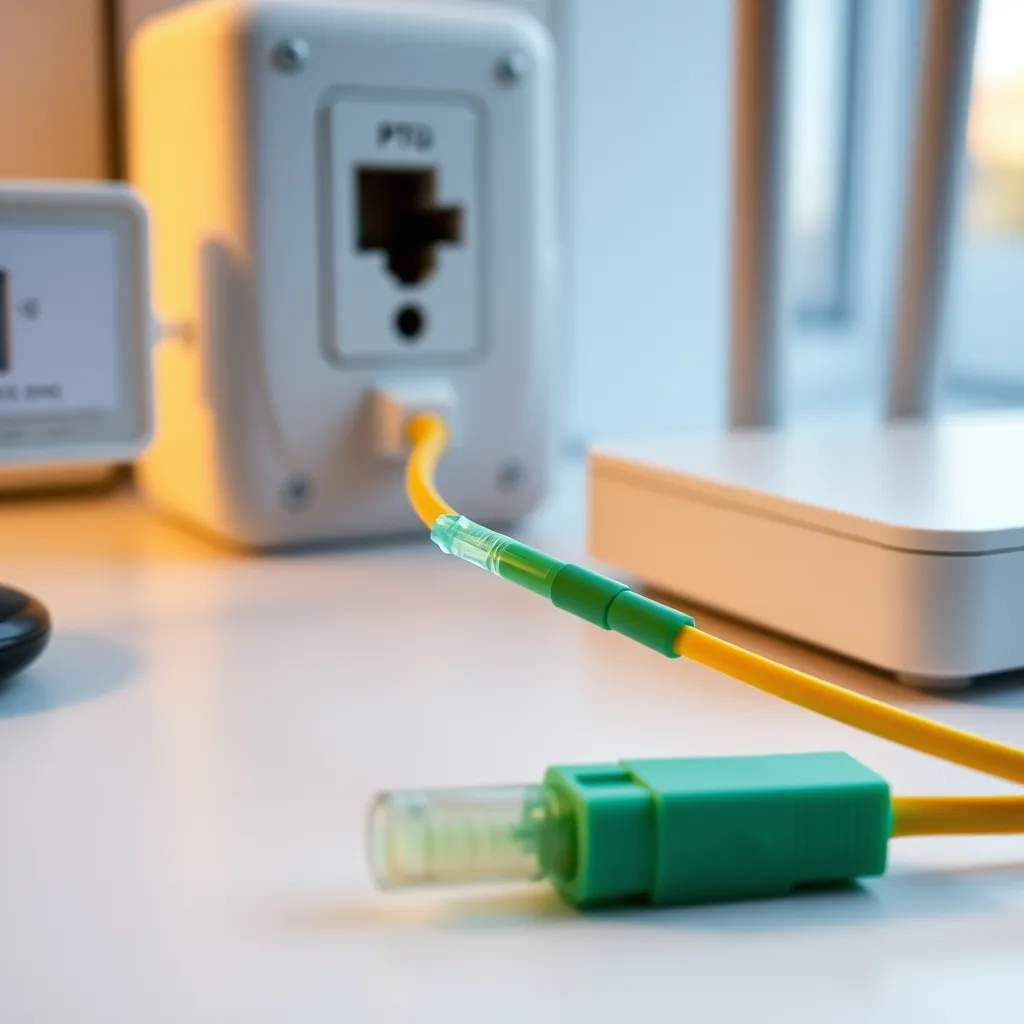

De la PTO à la box : le jarret optique

C’est le câble le plus court, celui que vous voyez. Il mesure entre 1 et 20 mètres et relie votre prise murale à votre box internet. C’est un simple câble patchcord avec un connecteur SC/APC à chaque extrémité (ou SC/APC d’un côté et LC de l’autre selon la box). C’est le seul câble que vous pouvez remplacer vous-même sans intervention technique.

Ce jarret est généralement fourni par l’opérateur à l’installation, mais il est souvent trop court (1 à 3 mètres). Si vous devez déplacer votre box, un jarret plus long acheté dans le commerce fait parfaitement l’affaire, à condition de respecter le bon type de connecteur.

Choisir un câble de remplacement : diamètre, longueur et blindage

Remplacer un jarret optique est simple, mais quelques critères doivent être respectés pour ne pas dégrader votre connexion.

Le type de connecteur

Vérifiez le connecteur côté PTO et côté box. Dans la grande majorité des cas en France, c’est du SC/APC des deux côtés. Si votre box utilise un port LC (certaines Freebox ou Livebox récentes), commandez un jarret SC/APC vers LC/UPC. L’information figure sur l’étiquette de votre box ou dans la documentation en ligne de votre opérateur.

Le diamètre du câble

Deux diamètres courants existent pour les jarrets d’intérieur :

• 2 mm : plus souple, plus facile à faire passer dans les angles serrés. Idéal si le câble longe les plinthes ou passe derrière un meuble.
• 3 mm : plus rigide, légèrement plus résistant aux écrasements. Fourni en standard par la plupart des opérateurs.

En pratique, la différence de performance est nulle. Choisissez en fonction de votre parcours : si le câble doit faire des virages serrés, le 2 mm sera plus facile à manipuler.

La longueur

Les longueurs les plus vendues sont 5 m, 10 m, 15 m et 20 m. Mon conseil : mesurez votre parcours réel (en suivant les murs et les plinthes, pas en ligne droite) et ajoutez 1 mètre de marge. Un câble trop long qui s’enroule sur lui-même n’est pas un problème en soi, mais il crée du désordre et risque d’être piétiné. Un câble trop court qui tire sur le connecteur de la PTO est bien plus dangereux.

Le blindage et la protection

Pour un usage intérieur standard, un câble avec gaine LSZH (Low Smoke Zero Halogen, sans halogène) convient parfaitement. Si le câble doit passer en extérieur sur quelques mètres (traversée de garage par exemple), optez pour un câble à gaine renforcée de 4 mm minimum, résistant aux UV. Certains câbles dits « blindés » intègrent un tube métallique anti-rongeurs : utile en milieu rural ou dans les combles où les loirs adorent grignoter les gaines.

Côté budget, un jarret SC/APC de bonne qualité en 10 mètres se trouve entre 8 et 15 € en ligne. Les câbles vendus en grande surface ou en enseigne de bricolage comme Leroy Merlin sont souvent un peu plus chers (12 à 20 €) mais immédiatement disponibles.

Ce que vous pouvez faire vous-même et ce qui nécessite un technicien

En vingt ans d’interventions en Isère, j’ai vu des bricoleurs courageux tenter des choses surprenantes avec la fibre. Voici la ligne de partage claire entre ce qui est faisable et ce qui ne l’est pas.

Vous pouvez faire vous-même

• Remplacer le jarret entre la PTO et la box : débranchez l’ancien, branchez le nouveau, c’est un simple enfichage
• Déplacer la box en utilisant un jarret plus long, à condition que la PTO reste au même endroit
• Nettoyer un connecteur avec un stylo nettoyeur fibre (one-click cleaner, environ 10 €) si le signal est instable
• Fixer le câble le long des plinthes avec des attache-câbles adaptés (pas d’agrafes métalliques qui écrasent la fibre)
• Vérifier le débit après branchement pour confirmer que tout fonctionne

Ce qui nécessite un technicien

• Déplacer la PTO d’une pièce à une autre : cela implique de retirer le câble de branchement et d’en tirer un nouveau
• Réparer une fibre cassée dans la gaine entre le PBO et la PTO : soudure à fusion obligatoire
• Ajouter une deuxième PTO dans la maison (pour un bureau à l’étage, par exemple)
• Modifier le parcours du câble de branchement en extérieur
• Intervenir dans le boîtier PBO sur le poteau ou en façade

Si vous avez besoin de tirer un nouveau câble à l’intérieur de la maison, vérifiez d’abord l’état de vos gaines. Mon article sur la section de câble pour un tableau secondaire détaille la logique de dimensionnement des gaines ICTA : les mêmes gaines servent souvent au passage de la fibre.

Les erreurs qui coupent la connexion à coup sûr

Certaines manipulations paraissent anodines mais provoquent des dégâts immédiats sur une fibre optique. Voici les plus fréquentes que je constate en intervention.

Plier le câble à angle droit

La fibre de verre a un rayon de courbure minimal. Pour un câble de 2 mm, le rayon minimum est de 15 mm (soit un cercle de 3 cm de diamètre). Pour un câble renforcé de 4 mm, comptez 20 à 25 mm. En dessous, la fibre subit des micro-courbures qui atténuent le signal, et au-delà d’un certain angle, elle casse net. L’erreur classique : faire passer le câble dans l’angle d’un cadre de porte sans goulotte courbe.

Écraser le câble sous un meuble

Un pied de bureau ou de meuble TV posé sur le câble fibre crée un point d’écrasement permanent. Contrairement à un câble Ethernet qui tolère une pression modérée, la fibre ne pardonne pas. Le signal se dégrade progressivement, avec des micro-coupures intermittentes très difficiles à diagnostiquer.

Brancher un connecteur APC dans un port UPC (ou l’inverse)

L’angle de polissage de 8° du SC/APC ne correspond pas à la face plate du SC/UPC. Forcer le branchement raye les deux surfaces. Le signal passe peut-être au début, mais l’atténuation augmente avec le temps et les connecteurs deviennent inutilisables. La règle est simple : vert sur vert, bleu sur bleu.

Toucher la face du connecteur

La face d’un connecteur fibre mesure 125 µm de diamètre actif. Une empreinte digitale, une poussière ou une micro-rayure suffit à bloquer le signal. Quand vous débranchez un câble, remettez toujours le capuchon de protection. Si vous n’en avez plus, un stylo nettoyeur one-click résout le problème en une seconde.

Utiliser des agrafes métalliques pour fixer le câble

Les agrafes cavalier utilisées pour le câble téléphonique ou le câble coaxial sont beaucoup trop agressives pour la fibre. Elles créent des points de pression qui finissent par casser la fibre à l’intérieur de la gaine. Utilisez des clips adhésifs ou des goulottes adaptées.

Tableau comparatif des câbles fibre courants

Pour vous y retrouver rapidement, voici un comparatif des câbles que vous pouvez rencontrer ou acheter.

Pour les connexions réseau filaires classiques (Ethernet entre la box et un PC ou un switch), consultez mon comparatif entre CPL et Wi-Fi : dans certains cas, un bon câble Ethernet catégorie 6 reste la meilleure solution pour distribuer le débit fibre dans la maison.

Protéger et entretenir son câble fibre au quotidien

La fibre optique ne demande pas d’entretien régulier au sens strict, mais quelques précautions prolongent sa durée de vie et évitent les pannes.

Le parcours du câble

Idéalement, le jarret doit suivre les plinthes ou passer dans une goulotte dédiée. Évitez de le laisser pendre derrière un meuble où il peut se coincer, ou de le faire passer sous un tapis où il sera piétiné sans que vous le remarquiez. Si vous devez traverser une porte, utilisez un passe-câble plat conçu pour la fibre, avec un rayon de courbure respecté.

La propreté des connecteurs

Si votre connexion devient instable (débit qui chute, déconnexions aléatoires), le premier réflexe est de nettoyer les connecteurs. Débranchez le jarret, utilisez un stylo one-click sur chaque embout, et rebranchez. Dans 30 % des cas, cela suffit à résoudre le problème. Un stylo nettoyeur coûte entre 8 et 15 € et dure environ 500 nettoyages.

La protection contre les animaux

En milieu rural, dans les combles ou les garages, les rongeurs (loirs, mulots, rats) grignotent volontiers les gaines en PVC. Si votre câble de branchement passe par ces zones, demandez au technicien un câble avec protection anti-rongeurs (tube métallique intégré). Le surcoût est minime par rapport au désagrément d’une fibre coupée au milieu d’un mur.

En ce qui concerne la protection électrique de votre installation, si vous envisagez des travaux de rénovation qui touchent au tableau, consultez mon article sur le prix d’un tableau électrique 3 rangées. C’est souvent l’occasion d’intégrer un emplacement propre pour le boîtier ONT et la box, avec une alimentation dédiée et un espace pour le câble fibre.

Le repérage du câble

Notez quelque part (sur la PTO elle-même ou dans un carnet technique) la référence du câble installé, sa longueur et le type de connecteur. Le jour où il faudra le remplacer, vous gagnerez un temps précieux. C’est un conseil simple mais que personne ne suit, et je le constate à chaque intervention où le client ne sait plus quel câble commander.

Pour comprendre ce qui s’affiche sur votre box et interpréter les indicateurs de connexion, mon article sur les symboles du compteur Linky montre l’importance de savoir lire ses équipements : la même logique s’applique aux voyants de votre ONT fibre.

Normes et réglementation

L’installation fibre en logement est encadrée par la réglementation relative aux réseaux de communications électroniques dans les immeubles neufs et rénovés. Depuis 2016, tout logement neuf doit disposer d’une adduction fibre optique. Pour les maisons individuelles existantes, le raccordement reste à la demande de l’abonné, mais l’infrastructure doit être prête selon les normes définies par l’ARCEP (Autorité de régulation des communications électroniques).

La norme NF C 15-100 ne traite pas directement de la fibre optique, mais elle impose des gaines de communication dans les logements neufs (grade 1 à grade 4), ce qui facilite le passage de la fibre. Si votre installation électrique est en cours de rénovation, c’est le moment idéal pour prévoir le passage de gaines dédiées à la fibre et au réseau. Mon article sur les niveaux d’habilitation électrique explique d’ailleurs pourquoi seules les personnes qualifiées doivent intervenir sur les réseaux techniques d’un bâtiment.
