Installer la fibre dans une maison individuelle : le schéma du raccordement

Un câble de 3 mm de diamètre, tiré depuis un point de branchement en limite de propriété jusqu’à une prise murale à l’intérieur : voilà, en résumé, ce qu’est un raccordement fibre optique en maison individuelle. Pourtant, entre le regard de voirie et la box du salon, il y a facilement 20 à 40 mètres de gaine, un ou deux percements, un boîtier de terminaison et, dans beaucoup de maisons anciennes d’Isère, des surprises que le technicien de l’opérateur ne gère pas. Comprendre le schéma complet du raccordement, c’est pouvoir anticiper les travaux côté électricité, choisir le bon emplacement pour la prise terminale optique (PTO) et éviter les reprises coûteuses après le passage de l’installateur.

Le schéma global : du réseau opérateur à la prise murale

Pour comprendre le schéma d’installation de la fibre optique en maison individuelle, il faut visualiser la chaîne complète. Le câble optique part d’un nœud de raccordement optique (NRO), géré par l’opérateur d’infrastructure. En Isère, c’est souvent Orange pour les zones AMII ou le réseau d’initiative publique (RIP) porté par le département pour les zones rurales.

Depuis le NRO, le câble transite par des sous-répartiteurs enterrés, puis arrive à un point de mutualisation (PM) installé dans votre rue ou votre quartier, généralement dans une armoire de rue. De ce PM part un câble individuel qui rejoint le point de branchement optique (PBO), souvent situé en façade ou dans un regard en limite de parcelle.

La partie qui vous concerne directement se situe entre le PBO et la prise terminale optique (PTO) à l’intérieur de votre maison. C’est ce tronçon que le technicien installe le jour du raccordement, et c’est là que les problèmes surviennent si la préparation côté électricité n’a pas été faite.

En pratique, le schéma se décompose ainsi :

• NRO → PM : réseau mutualisé enterré (pas votre responsabilité)
• PM → PBO : câble de distribution jusqu’à la limite de propriété (responsabilité opérateur)
• PBO → Pénétration maison : câble en fourreau souterrain ou aérien (fourreau à votre charge)
• Pénétration → PTO : câble intérieur jusqu’à la prise murale (pose par le technicien, mais le passage doit exister)
• PTO → Box → Réseau local : distribution vers vos équipements (votre installation)

Le point de branchement optique (PBO) et l’adduction

Le PBO est le point de jonction entre le réseau de l’opérateur et votre propriété. En maison individuelle, il prend généralement la forme d’un petit boîtier fixé en façade, sur un poteau, ou installé dans un regard enterré en bordure de terrain. C’est à cet endroit que le technicien soude ou connecte la fibre qui va rejoindre votre intérieur.

L’adduction désigne le passage physique entre la voie publique et votre terrain. Deux configurations existent :

Adduction souterraine : un fourreau enterré relie le regard de voirie à un regard ou un point de pénétration sur votre propriété. C’est la configuration la plus courante dans les lotissements construits après les années 1990. Si votre maison dispose déjà d’un fourreau télécom (celui qui amenait la ligne téléphonique cuivre), le technicien peut souvent y tirer le câble fibre en plus.

Adduction aérienne : le câble arrive par un poteau et rejoint un point d’ancrage en façade. C’est fréquent dans les villages du Vercors ou du Nord-Isère où le réseau cuivre était aérien. Le câble fibre suit alors le même chemin que l’ancien câble téléphonique.

Dans les deux cas, il y a un point important que beaucoup de propriétaires ignorent : le fourreau entre la limite de propriété et la maison est à votre charge. L’opérateur pose le câble, mais il ne creuse pas votre jardin. Si le fourreau est bouché, cassé ou inexistant, c’est à vous de résoudre le problème avant le rendez-vous de raccordement, conformément aux dispositions précisées par l’Arcep sur le raccordement fibre.

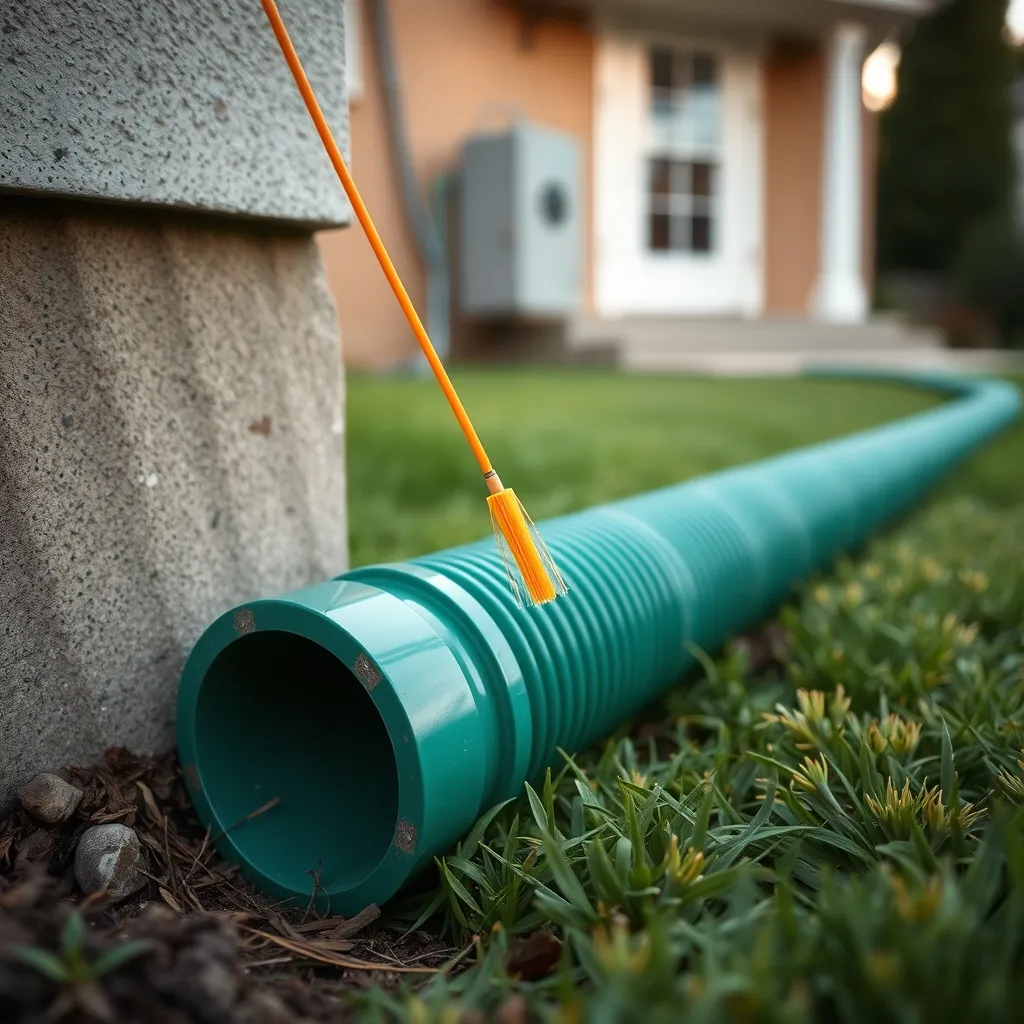

Fourreau et passage du câble : le tronçon critique

Sur les chantiers en Isère, le fourreau est la source numéro un des retards de raccordement. Le technicien arrive, teste le passage avec une aiguille, et si ça ne passe pas, il repart. Rendez-vous annulé, nouvelle date dans trois semaines. J’ai vu ce scénario des dizaines de fois, y compris sur des maisons récentes.

Voici les points à vérifier avant de prendre rendez-vous avec l’opérateur :

• Repérer le regard : il se situe généralement en limite de propriété, côté rue. C’est un petit coffret enterré avec un couvercle en béton ou en plastique vert. Ouvrez-le et vérifiez qu’il n’est pas rempli de terre ou d’eau
• Tester le fourreau : passez une aiguille d’électricien ou un fil rigide depuis le regard extérieur jusqu’au point de pénétration dans la maison. Si ça bloque, il faudra déboucher ou recréer le passage
• Vérifier le diamètre : le câble fibre fait 3 à 5 mm, mais le fourreau doit avoir un diamètre intérieur d’au moins 18 mm pour permettre le passage sans contrainte. Les anciens fourreaux de 14 mm posent souvent problème
• Vérifier l’étanchéité : un fourreau qui prend l’eau peut geler en hiver et écraser le câble. En montagne, dans le Vercors ou le Trièves, c’est un vrai sujet

Si le fourreau est inutilisable, deux solutions :

Tranchée classique : creuser une tranchée de 60 cm de profondeur minimum entre le regard de voirie et le mur de la maison, poser un tube TPC de 40 mm (rouge pour les courants forts, vert pour les télécoms), refermer et remettre en état. Comptez entre 40 et 60 € par mètre linéaire en terrain accessible, plus si vous traversez une terrasse ou une allée dallée.

Micro-tranchée : une saignée de 5 cm de large sur 30 cm de profondeur, réalisée à la trancheuse. Moins chère (environ 25 à 35 € par mètre), mais pas toujours adaptée aux terrains argileux ou rocheux qu’on trouve beaucoup dans le Sud-Isère.

La prise terminale optique (PTO) : où la positionner

La PTO est le boîtier mural où se termine la fibre optique à l’intérieur de votre maison. C’est sur cette prise que vous branchez le boîtier ONT (convertisseur optique-électrique) ou directement la box si elle intègre un module optique.

Le choix de l’emplacement est déterminant et, malheureusement, le technicien de l’opérateur ira souvent au plus court. Si vous ne lui indiquez rien, il posera la PTO au point de pénétration du câble dans la maison, c’est-à-dire au sous-sol, au garage ou dans le cellier. Résultat : votre box se retrouve dans une pièce éloignée des espaces de vie, le signal Wi-Fi est mauvais, et vous finissez par empiler les répéteurs.

Ce que je recommande systématiquement :

• Positionner la PTO dans la GTL (gaine technique logement), à côté du tableau électrique. La norme NF C 15-100 prévoit un espace dédié aux communications dans la GTL, et c’est l’endroit logique pour centraliser toutes les arrivées
• Si la GTL est au sous-sol, prévoir un câble Ethernet (ou un fourreau pour le tirer plus tard) entre la GTL et le salon ou le bureau. Ce câble permettra de déporter la box dans la pièce de vie
• Éviter les garages non isolés : les variations de température et l’humidité ne sont pas idéales pour les équipements actifs (box, switch). En Isère, les garages peuvent descendre sous 0 °C en hiver
• Anticiper le réseau filaire : si vous prévoyez de distribuer la connexion en Ethernet vers plusieurs pièces, la PTO doit être au point central de votre réseau, pas dans un coin de la maison. Je détaille ce point dans mon article sur les solutions CPL et Wi-Fi pour étendre le réseau

Le technicien acceptera de poser la PTO à l’endroit que vous indiquez, à condition qu’un chemin de câble ou un fourreau existe entre le point de pénétration et l’emplacement choisi. Prévoyez ce passage avant le rendez-vous.

Répartir la connexion dans toute la maison

C’est une question que je reçois très souvent : peut-on tirer de la fibre optique vers chaque pièce ? La réponse est non, et c’est une confusion fréquente. La fibre optique s’arrête à la PTO. Ensuite, c’est un signal électrique classique (Ethernet) qui distribue la connexion dans la maison.

Le schéma de répartition idéal fonctionne en étoile :

• PTO → Box/ONT : câble optique (fourni par l’opérateur)
• Box → Switch Ethernet : un câble RJ45 court entre la box et un switch (si plus de 4 appareils à raccorder)
• Switch → Prises RJ45 murales : un câble Ethernet catégorie 6 ou 6A par pièce, tiré en étoile depuis le switch. Chaque câble aboutit à une prise murale RJ45

Pour les pièces où le câblage filaire n’est pas possible (combles aménagés, extension récente), trois alternatives existent :

Le Wi-Fi mesh : des bornes sans fil placées stratégiquement créent un réseau maillé. Efficace dans les maisons de plain-pied ou à ossature bois, moins performant dans les maisons en pierre épaisse du Voironnais.

Le CPL (courant porteur en ligne) : le signal passe par le réseau électrique existant. Les performances dépendent fortement de la qualité du câblage électrique. Dans les installations anciennes avec des fils en aluminium ou des sections sous-dimensionnées, le débit chute drastiquement. Pour bien choisir entre ces options, consultez mon comparatif CPL ou Wi-Fi.

Le câble Ethernet en apparent ou sous plinthe : c’est la solution que je privilégie quand on ne peut pas encastrer. Un câble catégorie 6 en goulotte le long des plinthes, c’est propre, fiable, et ça offre un débit stable de 1 Gbit/s sans aucune perte.

L’utilisation de prises connectées Wi-Fi pour piloter certains équipements dépend aussi directement de la qualité de cette répartition réseau.

Travaux électriques à prévoir dans une maison ancienne

Dans les maisons construites avant 2000, l’arrivée télécom n’a souvent rien à voir avec ce que demande un raccordement fibre propre. Voici ce que je rencontre régulièrement sur les chantiers de rénovation en Isère et les travaux à prévoir :

Absence de GTL aux normes : dans les maisons des années 1970-1980, le tableau électrique est souvent dans le garage et les arrivées télécom arrivent dans une pièce différente. La norme NF C 15-100 demande aujourd’hui que toutes les arrivées (électricité, télécom, fibre) soient regroupées dans une gaine technique logement. Si vous rénovez l’électricité, c’est le moment de créer cette GTL correctement. J’explique en détail la logique du tableau dans mon guide sur le prix de pose d’un tableau électrique 3 rangées.

Fourreaux intérieurs bouchés ou absents : pour amener le câble fibre du point de pénétration (souvent le sous-sol) jusqu’à l’emplacement de la PTO, il faut un fourreau intérieur. Dans les maisons anciennes, il n’existe tout simplement pas. Il faut alors créer un passage en perçant les planchers ou en passant par les combles. Comptez 150 à 400 € pour ce type d’intervention, selon la complexité.

Réseau de prises RJ45 à créer : si vous voulez distribuer la fibre en Ethernet vers plusieurs pièces, il faut tirer des câbles depuis la GTL vers chaque point de connexion. En rénovation, on passe souvent par les combles ou les vides sanitaires. Un réseau complet de 6 à 8 prises RJ45 en catégorie 6, avec un bandeau de brassage, revient entre 800 et 1 500 € en fourniture et pose.

Alimentation électrique au point PTO : la box a besoin d’une prise de courant à proximité de la PTO. Cela paraît évident, mais dans beaucoup de cas le technicien pose la PTO dans un endroit où il n’y a pas de prise à moins de 2 mètres. Prévoyez une prise dédiée, sur un circuit existant ou sur un nouveau circuit depuis le tableau. Le choix de la section de câble dépend de la distance au tableau.

Prix du raccordement et coûts cachés

Le raccordement fibre lui-même est gratuit : c’est l’opérateur qui prend en charge la pose du câble et de la PTO. C’est prévu dans le cadre réglementaire du déploiement FTTH. Mais cette gratuité a une limite : le technicien pose le câble dans un chemin existant. S’il n’y a pas de fourreau, pas de passage, pas de point de pénétration, il ne fera pas les travaux de génie civil à votre place.

Voici les coûts réels que je constate sur les chantiers :

Au total, pour une maison ancienne sans fourreau et sans GTL, le budget de préparation peut atteindre 1 500 à 2 500 €. C’est un investissement significatif, mais qui valorise le bien et qui est souvent couplé avec une rénovation du tableau électrique pour amortir les frais de déplacement et de mise en service.

Dans certains cas, les collectivités locales ou le département proposent des aides pour les raccordements en zone rurale. Renseignez-vous auprès de votre mairie ou consultez le guide du raccordement fibre sur service-public.fr pour connaître les dispositifs en vigueur.

Les erreurs fréquentes que je constate sur le terrain

Après plus de vingt ans d’interventions en Isère, dont beaucoup incluent désormais un volet télécom en parallèle de la rénovation électrique, voici les erreurs qui reviennent le plus souvent :

Ne pas vérifier le fourreau avant le rendez-vous : c’est la première cause d’échec de raccordement. Le technicien a un créneau de 2 heures. S’il ne peut pas passer le câble, il repart. Nouveau rendez-vous dans 2 à 4 semaines. Ouvrez votre regard, testez le passage avec une aiguille, et réglez le problème avant.

Laisser le technicien choisir l’emplacement de la PTO : il ira au plus simple, pas au plus logique pour votre usage. Décidez à l’avance où vous voulez la PTO et préparez le chemin de câble. Le technicien n’a aucune obligation de parcourir 15 mètres de plus dans vos combles si rien n’est préparé.

Confondre débit fibre et débit Wi-Fi : vous pouvez avoir un abonnement à 2 Gbit/s, si votre box est au fond du garage et que vous utilisez le Wi-Fi à travers trois murs en béton, vous aurez 30 Mbit/s dans le salon. La fibre ne résout pas les problèmes de couverture sans fil. Le câblage Ethernet reste la meilleure garantie de débit.

Utiliser un fourreau électrique pour la fibre : c’est contraire aux règles de l’art. Les câbles de courant fort et les câbles de communication ne doivent pas partager le même fourreau. La norme NF C 15-100 impose une séparation physique entre courants forts et courants faibles. J’en parle régulièrement quand j’interviens sur des schémas de tableau électrique où cette séparation est souvent négligée.

Négliger la mise à la terre du coffret de communication : le bandeau de brassage et les équipements actifs (switch, box) doivent être reliés à la terre du tableau. C’est un point que le technicien fibre ne vérifie pas, mais qui est essentiel pour la protection des équipements et des personnes. Consultez les niveaux d’habilitation électrique si vous souhaitez comprendre qui peut intervenir sur ces raccordements.

Oublier le test de débit post-installation : une fois la PTO posée et la box branchée, faites un test de débit en filaire (câble Ethernet branché directement sur la box). Si le résultat est très inférieur à l’offre souscrite, signalez-le immédiatement au technicien avant son départ. Un mauvais raccord (soudure ou connecteur mal posé) est plus facile à corriger sur le moment.
