Raccord prise électrique : coût et méthode de branchement

Principe du raccord prise électrique : ce qu’il faut comprendre avant de commencer

En vingt-trois ans de chantier en Isère, j’ai vu des centaines de raccords de prises réalisés « à la va-vite » par des bricoleurs pressés. Le résultat : des connexions qui chauffent, des disjoncteurs qui sautent, parfois un début d’incendie dans la boîte d’encastrement. Un raccord prise électrique, c’est une opération simple sur le papier, mais qui exige de la rigueur.

Le principe est le suivant : vous amenez trois conducteurs (phase, neutre, terre) depuis votre tableau électrique ou depuis une boîte de dérivation existante, jusqu’au socle de prise encastré dans le mur. Chaque conducteur se connecte sur la borne correspondante du mécanisme. C’est tout. Mais chaque détail compte : la section du fil, le serrage des bornes, le respect du nombre maximal de prises par circuit.

Avant toute intervention, la première règle absolue est de couper le disjoncteur du circuit concerné et de vérifier l’absence de tension avec un VAT (vérificateur d’absence de tension). Je ne déroge jamais à cette étape, même pour une simple prise de courant.

Matériel nécessaire pour un branchement de prise propre

Voici la liste du matériel que j’emporte systématiquement pour un raccord de prise sur mes chantiers dans le Voironnais ou à Grenoble :

• Câble R2V ou fils H07VU en 2,5 mm² (3 conducteurs pour une prise standard)
• Boîte d’encastrement (diamètre 67 mm pour cloison sèche, 65 mm pour maçonnerie)
• Mécanisme de prise 2P+T (deux pôles plus terre) conforme à la norme française
• Plaque de finition adaptée à la marque choisie
• Tournevis testeur, pince à dénuder, pince coupante
• VAT (vérificateur d’absence de tension) : indispensable avant toute manipulation
• Dominos ou bornes Wago pour les raccords en boîte de dérivation

Pour le choix du mécanisme, je privilégie les prises à bornes automatiques (connexion rapide par ressort) sur les chantiers neufs. Elles garantissent un serrage constant dans le temps, contrairement aux bornes à vis qui peuvent se desserrer avec les variations thermiques. Pour en savoir plus sur le dimensionnement des conducteurs, consultez mon guide sur le calcul de section de câble électrique.

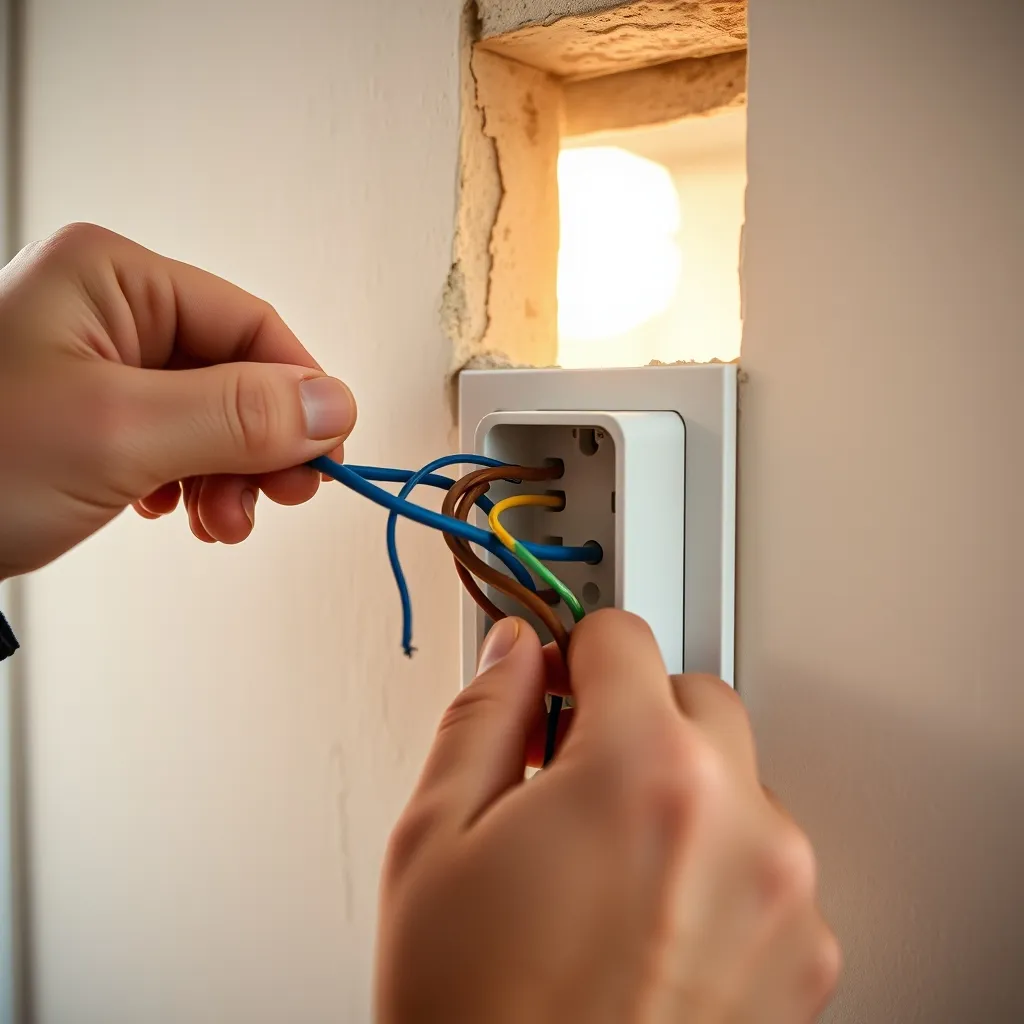

Méthode de branchement d’une prise en 3 fils étape par étape

Le branchement prise électrique 3 fils est le cas standard que je réalise quotidiennement. Voici ma méthode, celle que j’enseigne à mes apprentis :

Étape 1 : couper l’alimentation. Basculez le disjoncteur du circuit concerné (pas le général, sauf si vous n’êtes pas sûr du repérage). Vérifiez l’absence de tension sur les fils avec votre VAT.

Étape 2 : préparer les conducteurs. Dénudez chaque fil sur 12 mm environ (la longueur est souvent indiquée sur le mécanisme). Ne dénudez pas trop : un fil cuivre apparent en dehors de la borne est un risque d’arc électrique.

Étape 3 : identifier les fils.

• Bleu : neutre, se branche sur la borne marquée N (à gauche en regardant la prise de face)
• Rouge, marron ou noir : phase, se branche sur la borne marquée L (à droite)
• Vert-jaune : terre, se branche sur la borne centrale supérieure (broche de terre)

Étape 4 : insérer et serrer. Enfoncez chaque fil dans sa borne respective. Pour les bornes à vis, serrez fermement sans écraser le cuivre. Pour les bornes automatiques, poussez le fil jusqu’au clic.

Étape 5 : fixer le mécanisme. Placez le mécanisme dans la boîte d’encastrement, vissez les griffes ou les vis de fixation. Posez la plaque de finition.

Étape 6 : tester. Remettez le disjoncteur, branchez un appareil pour vérifier le fonctionnement, et contrôlez que le différentiel ne déclenche pas.

Ce schéma de branchement prise électrique est identique que vous partiez d’une boîte de dérivation ou que vous repiquiez sur une prise existante. La seule différence : en repiquage, vous aurez deux jeux de fils par borne (arrivée et départ vers la prise suivante). Pour un guide complet sur le raccordement depuis le tableau, consultez mon article sur le raccordement prise électrique étape par étape.

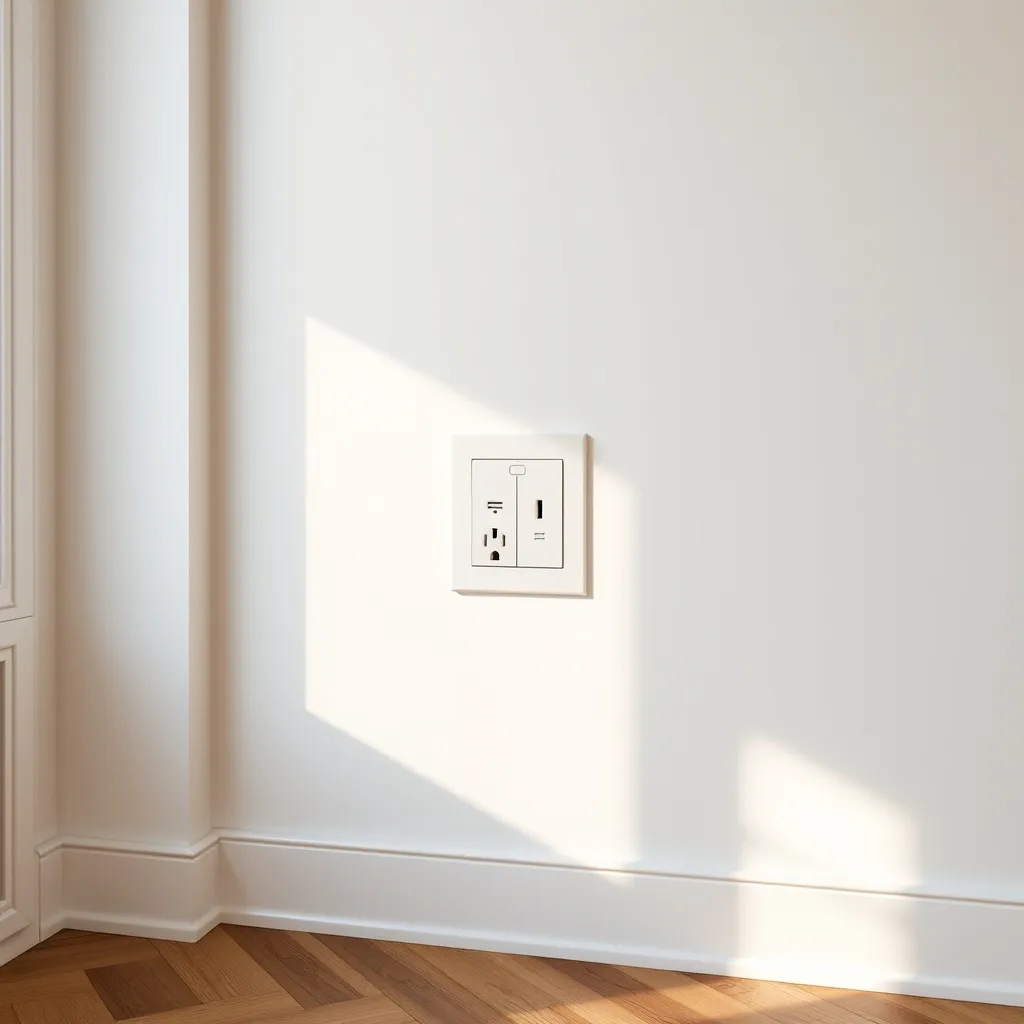

La règle des 6 et les exigences de la norme NF C 15-100

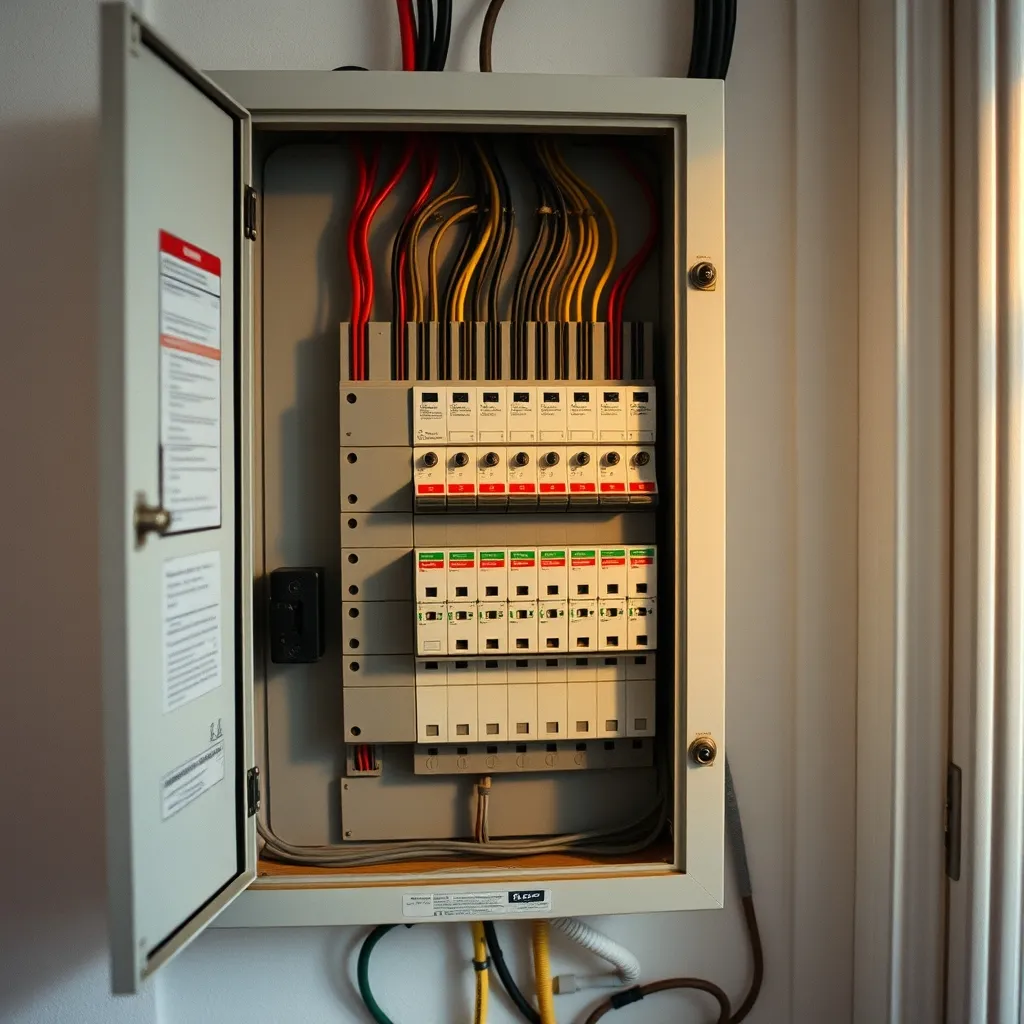

La règle des 6 est l’un des points que je vérifie systématiquement lors d’un diagnostic. Elle stipule qu’un circuit de prises de courant standard ne doit pas alimenter plus de 6 socles de prises lorsque la section du câble est de 1,5 mm² sous disjoncteur 16 A. En section 2,5 mm² sous disjoncteur 20 A, la norme autorise jusqu’à 8 socles.

En pratique, sur mes chantiers en Isère, je recommande de ne pas dépasser 6 prises par circuit même en 2,5 mm², surtout dans les pièces à forte consommation (cuisine, buanderie). Cette marge de sécurité évite les échauffements lorsque plusieurs appareils fonctionnent simultanément.

Les autres exigences de la norme NF C 15-100 encadrée par l’arrêté du 22 octobre 1969 modifié pour les prises :

• Chaque prise doit être reliée à la terre (conducteur vert-jaune obligatoire)
• Hauteur minimale de l’axe des prises : 5 cm du sol fini (12 cm pour les prises 32 A)
• Protection par dispositif différentiel 30 mA en tête de groupe
• Interdiction de placer une prise dans un volume 0 ou 1 de salle de bain (pour les règles spécifiques, voir mon article sur la prise électrique près du lavabo)
• Nombre minimum de prises par pièce : 3 dans une chambre, 5 dans un séjour de moins de 28 m², 6 dans une cuisine

Cas particuliers : branchement 2 fils, 4 fils et rallonge

Branchement prise électrique 2 fils : c’est le cas que je rencontre dans les installations anciennes (avant 1970) où la terre n’existait pas. Deux fils seulement arrivent à la prise : phase et neutre. Légalement, cette configuration n’est plus conforme. Lors d’une rénovation, je tire systématiquement un troisième fil de terre ou je remplace le câble entier. En attendant les travaux, l’installation d’un différentiel 30 mA en tête de circuit offre une protection minimale.

Branchement 4 fils sur une prise 3 fils : cette situation apparaît quand un ancien câble 4 conducteurs (deux phases pour du 380V par exemple) arrive à un emplacement prévu pour une prise monophasée. La solution : utiliser uniquement les trois conducteurs nécessaires (une phase, le neutre, la terre) et isoler proprement le conducteur inutilisé avec un embout de protection et du ruban isolant. Ne coupez jamais ce fil ras : il pourrait servir pour une future modification.

Branchement prise électrique 3 fils rallonge : pour une fiche mâle de rallonge, le principe reste identique. La phase va sur la broche de droite (en regardant la fiche côté broches), le neutre à gauche, la terre sur la broche centrale. Serrez correctement le serre-câble de la fiche pour éviter tout arrachement. Je recommande des rallonges avec section de 1,5 mm² minimum pour un usage courant, et 2,5 mm² pour des appareils de puissance.

Coût d’un raccord de prise : tarifs matériel et main-d’œuvre

Voici les tarifs que je pratique en 2024 sur le département de l’Isère, représentatifs du marché local. Les prix varient selon la complexité d’accès et la longueur de câble à tirer.

Ces tarifs incluent la fourniture du matériel de marque (Legrand, Schneider, Hager). Pour un devis détaillé sur votre projet, consultez mon article sur les lignes obligatoires d’un devis électricité. Les prix augmentent sensiblement si l’intervention nécessite des saignées dans du béton ou un passage en faux plafond difficile d’accès. Pour un projet de rénovation électrique complète, comptez un budget global qui intègre le tableau, les circuits et les finitions.

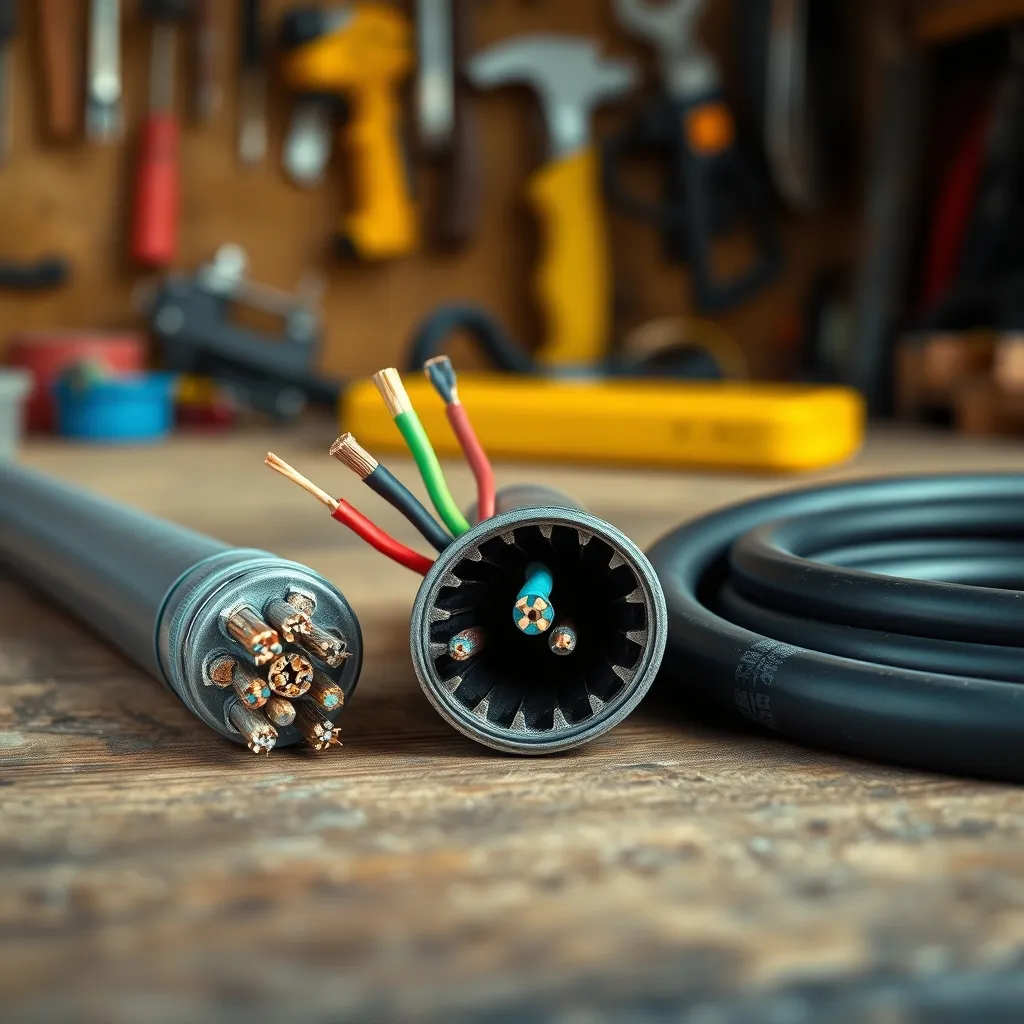

Les 3 grands types de câbles et leurs sections

On me pose souvent la question : quels sont les trois grands types de câbles utilisés en installation domestique ? Voici la réponse tirée de mon expérience terrain :

1. Le câble R2V (rigide, gainé PVC) : c’est le câble multiconducteur que j’utilise pour les passages en apparent, en goulotte ou en encastré direct dans la maçonnerie. Sa double isolation (gaine individuelle sur chaque conducteur + gaine extérieure) le rend très résistant. Section courante pour les prises : 3G2,5 (3 conducteurs de 2,5 mm²).

2. Les fils H07VU (rigides, monoconducteurs) : ce sont les fils individuels que je passe dans des gaines ICTA (conduits annelés). C’est la solution la plus courante en construction neuve et en rénovation lourde. Chaque fil a sa propre couleur, ce qui facilite le repérage. On les tire par trois (bleu, rouge/marron, vert-jaune) dans la même gaine.

3. Le câble H07RNF (souple, caoutchouc) : réservé aux usages extérieurs, aux chantiers ou aux alimentations temporaires. Sa gaine en caoutchouc résiste aux intempéries, aux huiles et aux chocs mécaniques. Je l’utilise pour les raccordements de bornes de recharge en extérieur ou les alimentations de dépendances.

Pour déterminer la bonne section en fonction de la puissance et de la longueur, je vous renvoie à mon article détaillé et au top 5 des logiciels gratuits de calcul de section.

Erreurs fréquentes et risques de sécurité

Après vingt-trois ans d’interventions sur le département 38, voici les erreurs que je corrige le plus souvent :

• Fil de terre absent ou coupé : c’est le défaut numéro un des installations anciennes. Sans terre, un défaut d’isolement sur un appareil métallique peut provoquer une électrocution. Le diagnostic électrique obligatoire lors d’une vente immobilière relève systématiquement cette anomalie.
• Section de câble insuffisante : brancher 8 prises sur du 1,5 mm² sans protection adaptée provoque un échauffement dangereux du câble dans la gaine.
• Bornes mal serrées : un fil mal enfoncé ou une vis desserrée crée un point chaud. J’ai vu des boîtiers de prise fondus à cause d’un serrage insuffisant.
• Trop de prises sur un même circuit : au-delà de la règle des 6, le risque de surcharge augmente. Je vois régulièrement des pannes partielles sur un seul circuit liées à cette surcharge.
• Repiquage en cascade excessif : enchaîner 10 prises en repiquage crée des chutes de tension en bout de ligne. Les appareils fonctionnent mal, les moteurs chauffent.
• Absence de test après intervention : ne pas vérifier la continuité de terre ni l’absence de court-circuit après un raccord est une faute professionnelle.

Quand appeler un électricien pour un raccord de prise

Remplacer un mécanisme de prise à l’identique (même emplacement, même circuit, mêmes fils) est à la portée d’un bricoleur soigneux. En revanche, certaines situations exigent l’intervention d’un professionnel qualifié :

• Vous n’avez que 2 fils sans terre : il faut tirer un conducteur supplémentaire ou refaire le circuit
• Vous voulez créer un nouveau point et le tableau est déjà saturé : ajout d’un module, vérification de la réserve de puissance
• L’installation a plus de 30 ans et n’a jamais été contrôlée : un diagnostic s’impose avant tout ajout
• Vous constatez des traces de chauffe sur la prise existante : signe d’un défaut qui dépasse le simple remplacement
• Le différentiel déclenche dès que vous branchez un appareil sur le circuit

Dans tous ces cas, n’hésitez pas à demander un diagnostic. Je propose un déplacement avec état des lieux sur l’ensemble du Nord-Isère, Grenoble et le Voironnais. Pour savoir comment choisir un électricien RGE en Isère, j’ai listé les 8 questions essentielles à poser avant signature. Et si la situation est urgente, consultez mes conseils pour sécuriser votre installation en attendant l’électricien.
