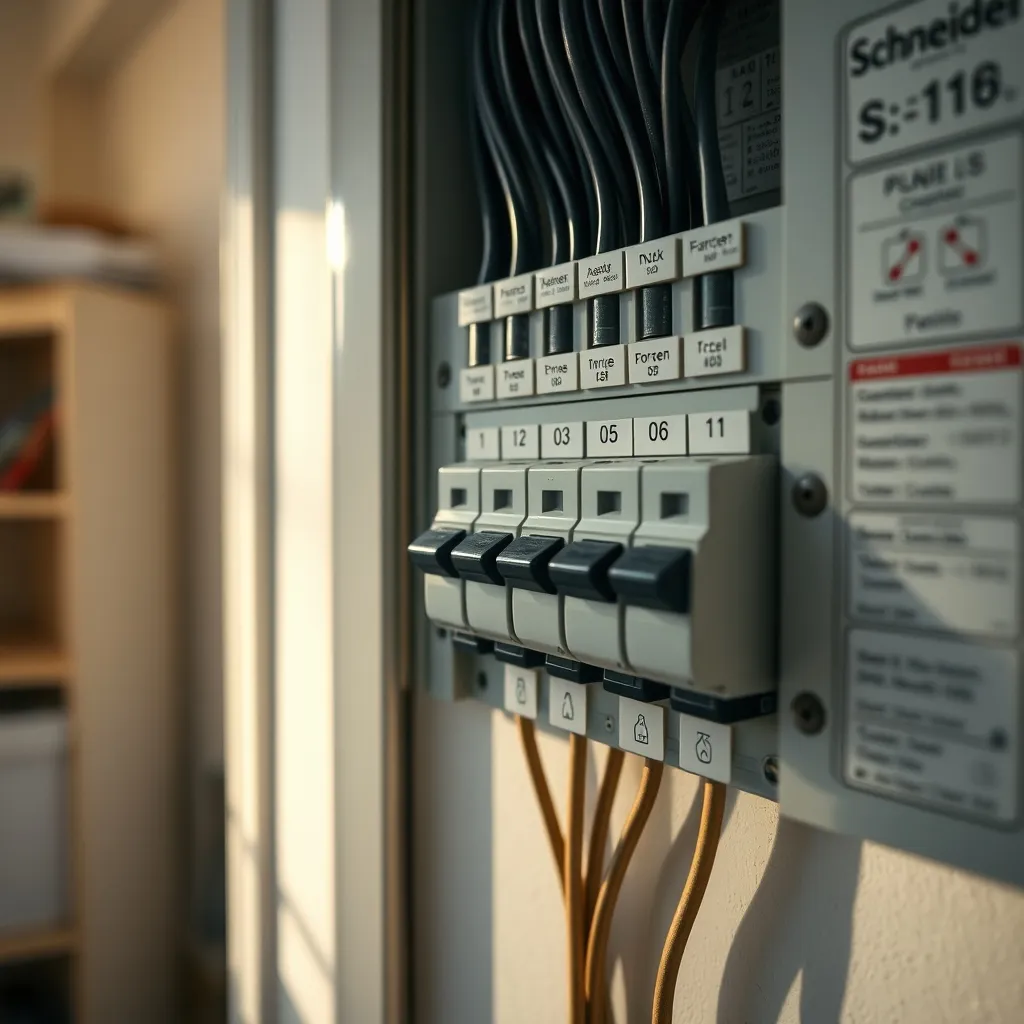

Etiquettes Schneider pour tableau électrique à imprimer

Pourquoi étiqueter son tableau électrique est obligatoire

Depuis plus de vingt ans que j’interviens sur des tableaux électriques en Isère, je constate que la moitié des coffrets que j’ouvre ne portent aucun repérage de circuit. C’est un vrai problème, d’abord pour la sécurité, ensuite pour la conformité. La norme NF C 15-100, dans sa partie 10.1.5.3, impose que chaque dispositif de protection (disjoncteur divisionnaire, interrupteur différentiel) soit identifié clairement par une étiquette ou un marquage durable indiquant la pièce ou la fonction desservie.

Sans ce repérage, un particulier qui cherche à couper un circuit précis avant d’intervenir sur une prise ou un luminaire risque de se tromper de disjoncteur. J’ai vu des bricoleurs couper le mauvais circuit et travailler sous tension sans le savoir : c’est l’accident qui attend d’arriver. Par ailleurs, lors d’un contrôle Consuel pour une installation neuve ou une rénovation lourde, l’absence d’étiquettes entraîne systématiquement une observation, voire un refus de conformité.

L’étiquette tableau électrique Schneider à imprimer gratuit est la solution la plus simple et la plus rapide pour mettre votre coffret en conformité. Schneider Electric, en tant que fabricant leader en France, propose des gabarits parfaitement adaptés à ses gammes de coffrets. Mais avant de télécharger quoi que ce soit, il faut comprendre les dimensions exactes requises, car une étiquette mal dimensionnée ne rentre tout simplement pas dans le porte-étiquette du module.

Le repérage ne sert pas qu’en cas de travaux. Lors d’un changement de fusible sur un tableau ancien, savoir immédiatement quel circuit correspond à quel fusible fait gagner un temps précieux, surtout en situation d’urgence. C’est aussi un gain de confort au quotidien : identifier en un coup d’œil le disjoncteur du chauffe-eau pour activer le mode heures creuses, ou repérer le symbole du chauffe-eau sur le tableau, devient trivial quand tout est correctement étiqueté.

Dimensions des étiquettes Schneider : le format exact à connaître

C’est la question que mes clients me posent le plus souvent : quelle est la taille d’une étiquette pour tableau électrique ? La réponse dépend de la marque et de la gamme du coffret, mais chez Schneider, le standard est bien défini.

Un module standard en France mesure 17,5 mm de large. L’étiquette qui se glisse dans le porte-étiquette situé sous chaque disjoncteur fait environ 9 mm de hauteur pour 17 mm de largeur par module. Pour un disjoncteur bipolaire qui occupe deux modules, l’étiquette mesure donc environ 9 × 35 mm. Pour un interrupteur différentiel de type AC ou A en 2 modules, c’est la même dimension.

Attention, ces cotes varient légèrement selon la gamme :

• Resi9 (gamme résidentielle la plus courante) : 8,5 × 17,5 mm par module
• Pragma (coffrets encastrés et saillie) : 9 × 17,5 mm par module
• Opale (ancienne gamme encore très présente dans le parc existant) : 8 × 17 mm par module

La différence d’un demi-millimètre peut sembler anodine, mais si votre gabarit est calibré pour du Resi9 et que vous l’appliquez sur un coffret Opale, l’étiquette dépassera du porte-étiquette. Résultat : elle gondole, se décolle, et au bout de six mois, vous ne lisez plus rien. C’est pourquoi je recommande toujours de vérifier la référence exacte du coffret avant de télécharger un gabarit. Cette référence figure sur l’étiquette constructeur collée à l’intérieur de la porte du tableau, ou sur la notice technique du coffret.

Si votre installation comprend un deuxième tableau électrique alimenté depuis le tableau principal, pensez à étiqueter les deux coffrets de manière cohérente, avec un système de numérotation qui indique clairement la provenance de chaque circuit.

Télécharger une étiquette tableau électrique Schneider à imprimer gratuit en PDF

Schneider Electric met à disposition sur son site officiel des gabarits PDF téléchargeables pour ses principales gammes de coffrets. Ces fichiers sont calibrés aux dimensions exactes des porte-étiquettes et contiennent des champs éditables dans lesquels vous pouvez saisir le nom de chaque circuit avant impression.

Pour les trouver, rendez-vous sur le site Schneider Electric France et recherchez la référence de votre coffret. La fiche produit propose généralement un onglet « Documents et téléchargements » où figurent les gabarits d’étiquettes au format PDF. Vous pouvez aussi taper directement « étiquette Schneider Resi9 PDF » dans un moteur de recherche pour accéder aux fichiers.

Comment imprimer des étiquettes à partir d’un PDF ? La procédure est simple mais un détail est crucial :

1. Ouvrez le fichier PDF dans Adobe Acrobat Reader (gratuit) ou dans votre lecteur PDF habituel
2. Remplissez les champs texte avec le nom de chaque circuit : « Cuisine prises », « Chambre 1 éclairage », « VMC », « Chauffe-eau », etc.
3. Lancez l’impression en sélectionnant « Taille réelle » ou « 100 % » dans les options de mise à l’échelle. C’est le piège classique : si vous laissez l’option « Ajuster à la page » activée par défaut, le gabarit sera réduit de quelques pourcents et vos étiquettes seront trop petites
4. Imprimez d’abord une page de test sur papier brouillon et vérifiez les dimensions avec un réglet
5. Si les cotes correspondent, lancez l’impression définitive sur du papier de qualité

Pour ceux qui recherchent un gabarit plus générique, j’ai déjà rédigé un guide complet sur les étiquettes de tableau électrique gratuites à imprimer en PDF, compatible avec toutes les marques. C’est un bon point de départ si vous ne trouvez pas le gabarit spécifique à votre coffret Schneider.

Créer ses étiquettes avec l’application mySchneider

Comment créer des étiquettes pour des coffrets électriques avec l’application mySchneider ? C’est la méthode que je recommande aux particuliers qui possèdent un coffret Schneider récent, car elle évite toute erreur de dimensionnement.

L’application mySchneider est disponible gratuitement sur iOS et Android, ainsi que via le portail web de Schneider Electric. Voici la marche à suivre :

1. Créez un compte gratuit sur mySchneider (une adresse e-mail suffit)
2. Dans la section « Mes produits », ajoutez votre coffret en scannant le QR code présent sur l’appareil ou en entrant manuellement la référence produit
3. L’application reconnaît automatiquement le modèle et propose le gabarit d’étiquettes correspondant
4. Vous saisissez le texte de chaque étiquette dans l’interface, module par module
5. L’application génère un PDF calibré que vous téléchargez et imprimez

L’avantage de cette méthode, c’est que le format est garanti compatible avec votre coffret puisque l’application connaît les dimensions exactes de chaque référence. De plus, l’application propose des pictogrammes normalisés (éclairage, prise, VMC, chauffe-eau) que vous pouvez ajouter à côté du texte pour un repérage visuel encore plus rapide.

En revanche, l’application nécessite une connexion internet et un compte Schneider. Pour ceux qui préfèrent travailler hors ligne ou qui ne souhaitent pas créer de compte, les gabarits PDF ou les solutions bureautiques restent des alternatives tout à fait valables.

Logiciels gratuits pour concevoir des étiquettes de tableau électrique

Quel logiciel gratuit pour faire des étiquettes ? Plusieurs options s’offrent à vous, selon votre niveau de confort avec l’informatique et le résultat que vous recherchez.

Microsoft Excel ou LibreOffice Calc

C’est la méthode la plus populaire chez les bricoleurs. Vous créez un tableau dont chaque cellule correspond à un module. En ajustant la largeur des colonnes à 17,5 mm et la hauteur des lignes à 9 mm, vous obtenez un gabarit parfaitement calibré. Il suffit ensuite de taper le nom de chaque circuit dans la cellule correspondante, de choisir une police lisible en taille 6 ou 7, et d’imprimer. LibreOffice Calc est entièrement gratuit et fait exactement le même travail qu’Excel pour cette tâche. Un gabarit étiquette tableau électrique à imprimer gratuit Excel circule d’ailleurs sur de nombreux forums d’électricité.

Google Docs / Google Sheets

Pour ceux qui travaillent uniquement en ligne, Google Sheets permet de reproduire la même logique qu’Excel, avec l’avantage de pouvoir partager le fichier et d’y accéder depuis n’importe quel appareil. La seule limite : la gestion des marges d’impression est parfois moins précise que sur un tableur installé localement.

Canva (version gratuite)

Si vous souhaitez un rendu plus soigné avec des pictogrammes et de la couleur, Canva permet de créer des étiquettes visuellement abouties. Il faut cependant maîtriser les dimensions personnalisées pour que le résultat corresponde exactement aux porte-étiquettes de votre coffret. Je recommande de créer un document aux dimensions exactes de votre rangée d’étiquettes et de travailler en millimètres.

Logiciels spécialisés

Certains logiciels de schéma électrique comme ProfiCAD (version gratuite limitée) ou QElectroTech (entièrement gratuit et open source) intègrent une fonction de génération d’étiquettes. C’est la solution la plus complète si vous souhaitez également réaliser le schéma de votre tableau électrique, car les étiquettes sont alors générées automatiquement à partir du schéma unifilaire.

Quelle que soit la méthode choisie, le point critique reste le même : vérifiez toujours les dimensions sur une impression test avant de découper vos étiquettes définitives. Un écart d’un millimètre suffit à rendre l’étiquette inutilisable.

Imprimer ses étiquettes : réglages et papier recommandés

L’impression est l’étape où la plupart des erreurs se produisent. Voici mes recommandations après des années de pratique :

Le choix du papier

Le papier standard 80 g/m² convient parfaitement pour des étiquettes glissées dans un porte-étiquette plastique transparent. Si votre coffret n’a pas de porte-étiquette (cas de certains modèles anciens), préférez du papier autocollant mat que vous découperez aux bonnes dimensions. Évitez le papier photo brillant : l’encre a tendance à baver au moindre contact avec les doigts.

Les réglages d’impression

• Échelle : 100 % (jamais « ajuster à la page »)
• Qualité : standard ou haute (le mode brouillon produit un texte trop pâle en taille 6)
• Marges : 0 mm si possible, ou les marges minimales de votre imprimante
• Orientation : paysage pour les gabarits qui couvrent une rangée complète

La police de caractères

Sur une étiquette de 9 × 17 mm, la place est comptée. Je recommande une police sans-serif (Arial, Helvetica, Calibri) en taille 5 à 7 points. En dessous de 5, le texte devient illisible à l’œil nu. Au-dessus de 7, vous ne pourrez pas écrire « Chambre 1 éclairage » en entier sur un seul module. Si le nom du circuit est trop long, utilisez des abréviations normalisées : « Ch.1 Ecl. », « Cuis. PC » (prises de courant cuisine), « SdB Ecl. » (salle de bains éclairage).

Pour un tableau correctement dimensionné, il est utile de connaître la consommation électrique moyenne d’une maison afin d’anticiper le nombre de circuits et donc le nombre d’étiquettes nécessaires.

Comparatif des dimensions d’étiquettes par marque de tableau

Avant de télécharger un gabarit, vérifiez que les dimensions correspondent bien à votre coffret. Voici un tableau récapitulatif des principales marques installées en France :

Comme vous le constatez, la largeur par module est quasi identique chez tous les fabricants (17 à 17,5 mm), mais la hauteur varie de 8 à 10 mm selon la gamme. C’est cette hauteur qui pose problème quand on utilise un gabarit générique. Un gabarit prévu pour du Legrand Drivia (9,5 mm) sera légèrement trop haut pour un coffret Schneider Opale (8 mm) : l’étiquette ne rentrera pas dans la glissière.

Si vous hésitez entre un coffret Schneider et un Legrand pour une rénovation, sachez que les deux marques proposent aujourd’hui des gabarits étiquettes gratuits et des applications dédiées. Le choix se fait davantage sur le type de disjoncteurs et la disponibilité chez votre fournisseur local que sur la facilité d’étiquetage.

Les erreurs fréquentes d’étiquetage que je constate en chantier

En vingt-trois ans de métier, j’ai vu à peu près toutes les erreurs possibles en matière d’étiquetage de tableau électrique. Voici les plus courantes :

Erreur n°1 : des étiquettes trop vagues

« Lumière », « Prises », « Divers » : ces mentions ne servent à rien. Si vous avez trois circuits d’éclairage, comment savoir lequel correspond à quelle pièce ? Chaque étiquette doit indiquer la pièce et la fonction : « Salon Ecl. », « Ch.2 PC », « Garage Ecl. ». C’est la base du repérage imposé par la norme NF C 15-100.

Erreur n°2 : des étiquettes manuscrites au feutre

Le feutre pâlit en quelques années, surtout dans un tableau situé dans un garage ou une buanderie où l’humidité est plus élevée. L’impression sur papier, glissée dans le porte-étiquette transparent, résiste beaucoup mieux dans le temps. Si vous tenez à écrire à la main, utilisez au moins un stylo à encre indélébile de type Staedtler Lumocolor.

Erreur n°3 : ne pas mettre à jour les étiquettes après modification

Vous ajoutez un circuit pour la machine à laver ou vous installez une prise pour voiture électrique : pensez à réimprimer l’étiquette correspondante. Un tableau dont les étiquettes ne correspondent plus aux circuits réels est presque pire qu’un tableau sans étiquettes, car il induit en erreur.

Erreur n°4 : oublier l’interrupteur différentiel

L’étiquetage ne concerne pas que les disjoncteurs divisionnaires. Chaque interrupteur différentiel (30 mA) doit aussi porter une étiquette indiquant les circuits qu’il protège. Par exemple : « Rangée 1 : Cuisine + SdB + Buanderie ». Cela facilite le diagnostic en cas de déclenchement intempestif.

Erreur n°5 : imprimer à la mauvaise échelle

Je l’ai déjà mentionné, mais c’est tellement fréquent que j’insiste : imprimez toujours à 100 %. Vérifiez sur votre impression test que l’espacement entre deux repères correspond exactement à la largeur d’un module sur votre coffret. Un millimètre de décalage se cumule sur une rangée de douze modules et rend les quatre dernières étiquettes complètement décalées.

Comment poser correctement les étiquettes sur un coffret Schneider

Une fois vos étiquettes imprimées et découpées, la pose est l’étape finale. Sur les coffrets Schneider récents (Resi9, Pragma), chaque rangée dispose d’un bandeau porte-étiquette en plastique transparent qui se clipse sous les modules. Voici comment procéder :

1. Coupez le disjoncteur général avant toute intervention, même si vous ne touchez pas aux câbles. C’est une mesure de prudence élémentaire
2. Déclipsez délicatement le bandeau porte-étiquette en tirant vers le bas. Sur les modèles Resi9, il suffit de glisser un petit tournevis plat dans l’encoche latérale
3. Découpez votre bande d’étiquettes imprimée à la longueur exacte de la rangée
4. Glissez la bande dans le bandeau porte-étiquette, texte visible à travers la face transparente
5. Reclipsez le bandeau sous les modules en vérifiant l’alignement de chaque étiquette avec son disjoncteur correspondant
6. Vérifiez la correspondance en actionnant chaque disjoncteur un par un et en contrôlant que le circuit coupé correspond bien à l’étiquette

Sur les coffrets plus anciens (Opale, ou certains modèles Merlin Gerin d’avant le rachat par Schneider), le porte-étiquette peut être absent. Dans ce cas, vous pouvez utiliser du ruban d’étiquetage type Dymo ou des étiquettes autocollantes découpées aux bonnes dimensions. Collez-les directement sous chaque disjoncteur, sur la platine ou sur le capot plastique du coffret.

Pour un tableau triphasé, le repérage est encore plus important car les circuits sont répartis sur trois phases. Consultez mon guide sur le schéma de tableau électrique triphasé pour comprendre la logique de répartition et adapter votre étiquetage en conséquence.

Si vous installez un raccordement de panneaux solaires au tableau, n’oubliez pas d’étiqueter également le disjoncteur dédié à la production photovoltaïque. La mention « Production PV » ou « Panneaux solaires » doit apparaître clairement pour que tout intervenant puisse identifier cette source d’énergie supplémentaire.

Enfin, je recommande de conserver une copie numérique de votre fichier d’étiquettes (PDF, Excel ou capture d’écran mySchneider) dans le dossier technique de votre installation. En cas de modification future, vous pourrez réimprimer uniquement la rangée concernée sans tout refaire de zéro. Selon les recommandations de la réglementation relative aux installations électriques basse tension, le dossier technique de l’installation doit être tenu à jour et accessible.
