Schéma de branchement compteur Linky : guide complet

Depuis que je sillonne les chantiers d’Isère, j’ai vu des dizaines de compteurs Linky raccordés à la hâte, avec des sections sous-dimensionnées, des bornes C1 et C2 laissées en l’air, ou des câbles serrés au mauvais couple. Le schéma de branchement compteur Linky n’est pourtant pas compliqué quand on le décompose étape par étape. Dans ce guide, je vous livre exactement ce que je montre à mes clients sur le terrain : le repérage de chaque borne, le bon câble, la bonne protection, et surtout les pièges à éviter pour que votre installation soit conforme à la norme NF C 15-100.

Principe général du branchement compteur Linky

Le compteur Linky s’insère entre le réseau Enedis (en amont) et votre installation intérieure (en aval). Il remplace l’ancien compteur électromécanique ou électronique, mais la chaîne de branchement reste identique dans sa logique. Voici comment se structure la liaison du réseau jusqu’à votre tableau :

1. Le réseau de distribution : câble souterrain ou aérien qui arrive au coffret en limite de propriété.
2. Le compteur Linky : installé dans la gaine technique logement (GTL) ou dans le coffret extérieur, il mesure votre consommation et communique les données à Enedis via le courant porteur en ligne (CPL).
3. Le disjoncteur de branchement (AGCP) : l’appareil général de coupure et de protection, calibré selon votre puissance souscrite. Sur un Linky, ce réglage se fait désormais à distance par Enedis.
4. Le tableau électrique : il distribue les circuits via les disjoncteurs divisionnaires et les interrupteurs différentiels.

Ce qu’il faut retenir, c’est que tout ce qui se trouve en amont du disjoncteur de branchement appartient à Enedis. Vous n’avez pas le droit d’intervenir sur les bornes du Linky sans habilitation. En revanche, la liaison entre le disjoncteur de branchement et votre tableau est de votre responsabilité, et c’est là que la majorité des erreurs se produisent.

Schéma de branchement compteur Linky monophasé

En monophasé (la configuration la plus courante en habitat résidentiel), le compteur Linky G3 possède six bornes principales disposées en partie basse de l’appareil. Voici leur repérage exact, de gauche à droite :

• Borne I1 : arrivée phase réseau (câble venant du coffret Enedis).
• Borne I2 : arrivée neutre réseau.
• Borne 1 (ou A1) : sortie phase vers le disjoncteur de branchement.
• Borne 3 (ou A2) : sortie neutre vers le disjoncteur de branchement.
• Bornes C1 et C2 : contacts secs pour le signal tarifaire (heures creuses).

Le principe est simple : la phase du réseau entre par I1, traverse le compteur qui mesure la consommation, puis ressort par la borne 1. Le neutre suit le même chemin via I2 et borne 3. Les deux conducteurs de sortie rejoignent ensuite les bornes amont du disjoncteur de branchement, puis de là partent vers votre tableau de répartition.

Sur le terrain, je vérifie systématiquement trois points après un branchement monophasé :

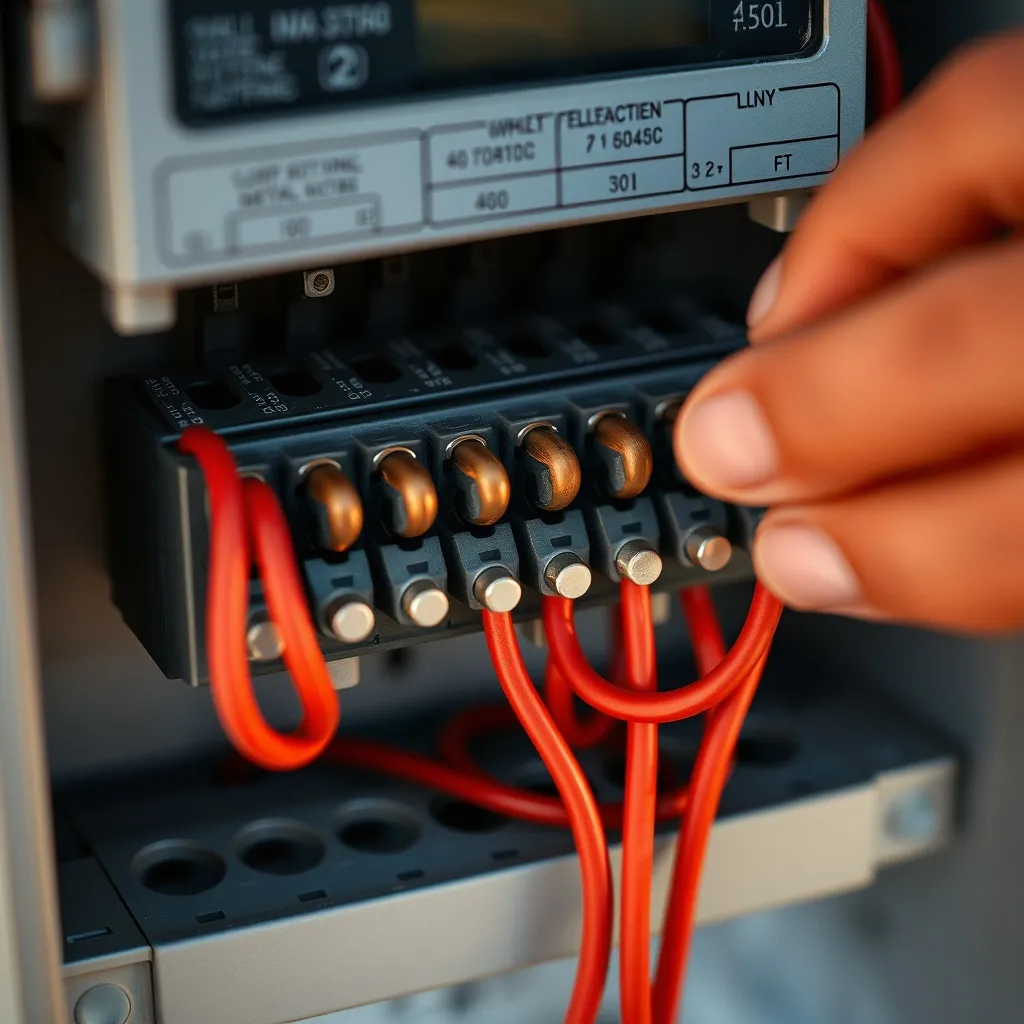

• Le couple de serrage des bornes : entre 2,5 et 4 N·m selon les recommandations du fabricant Itron ou Sagemcom.
• L’absence de cuivre visible hors de la borne (risque d’arc électrique).
• La continuité du conducteur de protection (terre) qui, lui, ne passe pas par le compteur mais rejoint directement le bornier de terre du tableau.

Schéma de branchement compteur Linky triphasé

Le schéma branchement compteur Linky triphasé est un peu plus dense puisque l’on gère trois phases plus le neutre. Le Linky triphasé comporte huit bornes de puissance :

En triphasé, l’ordre de raccordement est capital. Une inversion de phase ne provoquera pas forcément de disjonction immédiate, mais elle peut déséquilibrer la charge entre les trois phases et provoquer des coupures intempestives sur les circuits monophasés branchés en aval. Je conseille toujours de vérifier le sens de rotation des phases à l’aide d’un indicateur de champ tournant après la mise sous tension.

La section de câble en sortie du compteur Linky triphasé est de 10 mm² par conducteur pour une puissance souscrite allant jusqu’à 36 kVA. Au-delà, il faut passer en 16 mm². Ces spécifications sont détaillées dans la note technique Enedis sur les raccordements réseau.

Bornes C1 et C2 : le signal heures creuses

C’est la question que l’on me pose le plus souvent sur les chantiers : comment brancher les bornes C1 et C2 du compteur Linky ? La réponse est plus simple qu’il n’y paraît.

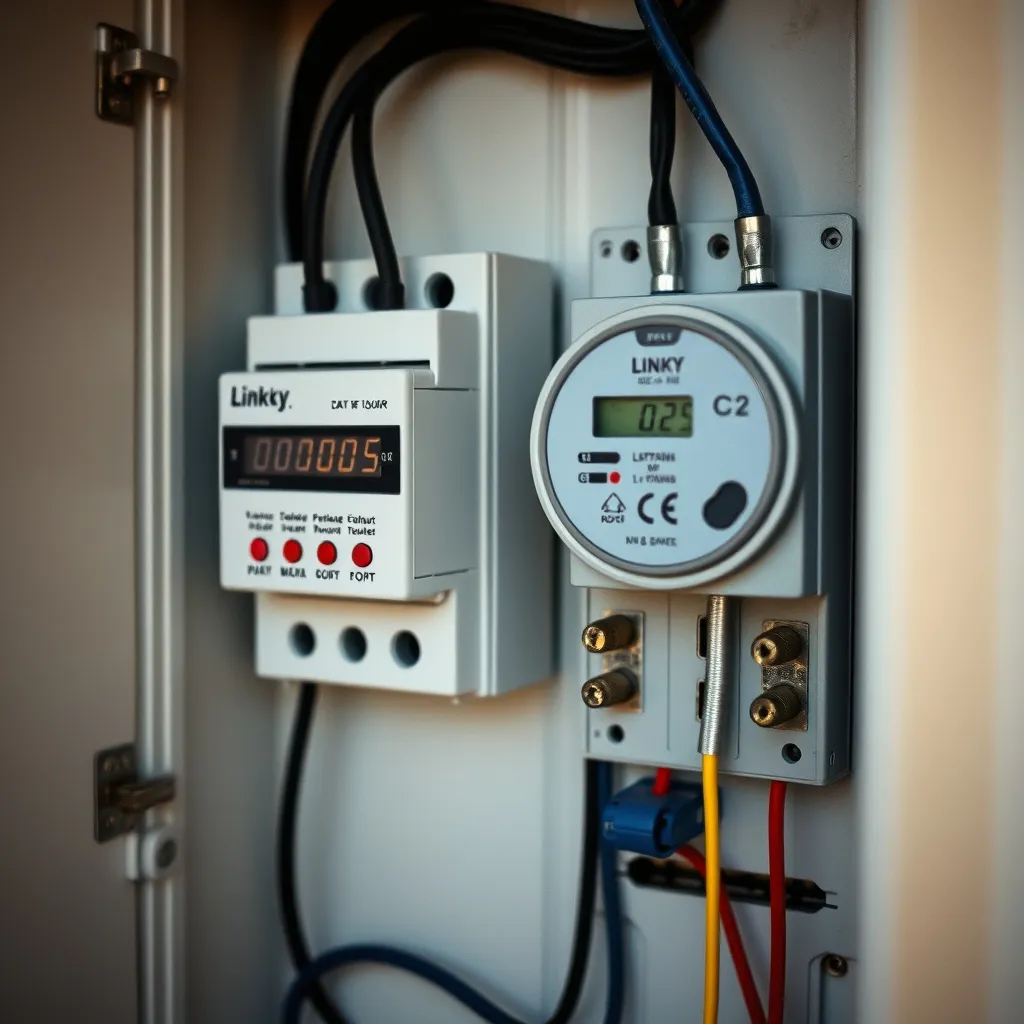

Les bornes C1 et C2 du Linky délivrent un contact sec, c’est-à-dire un interrupteur qui se ferme pendant les plages d’heures creuses définies par votre contrat. Ce contact ne véhicule aucune tension propre. Il sert uniquement à piloter la bobine d’un contacteur jour/nuit installé dans votre tableau électrique.

Voici le câblage type :

1. Un fil de section 1,5 mm² part de la borne C1 du Linky vers la borne A1 de la bobine du contacteur jour/nuit.
2. Un deuxième fil de 1,5 mm² relie la borne C2 du Linky à la borne A2 de la bobine du contacteur.
3. La bobine du contacteur doit être alimentée en 230 V via un disjoncteur 2A dédié dans le tableau.
4. Quand le Linky ferme le contact C1-C2, la bobine est excitée et le contacteur bascule en position jour/nuit, alimentant ainsi le circuit dédié (chauffe-eau, par exemple).

Point important que beaucoup ignorent : sur les anciens compteurs électroniques, le signal heures creuses était envoyé en 230 V directement. Sur le Linky, c’est un contact sec libre de potentiel. Si vous remplacez un ancien compteur par un Linky sans adapter le câblage du contacteur, le basculement jour/nuit ne fonctionnera pas. J’ai corrigé ce problème au moins une centaine de fois en Isère.

Sections de câbles et protections obligatoires

Le diamètre du câble de sortie pour un compteur Linky dépend directement de la puissance souscrite et du type d’alimentation (monophasé ou triphasé). Voici les valeurs imposées par la norme NF C 14-100 pour la liaison compteur-AGCP :

Ces sections concernent la liaison entre le compteur et le disjoncteur de branchement. En aval du disjoncteur de branchement, vers le tableau, la section est identique ou supérieure. Les câbles doivent être de type U1000 R2V (rigide) ou H07RN-F en cas de passage en extérieur. Selon les dispositions du Code de la construction, toute installation électrique neuve ou rénovée doit respecter ces prescriptions sous peine de non-conformité au Consuel.

Concernant les protections, le disjoncteur de branchement (AGCP) est calibré par Enedis à distance via le Linky. Vous n’avez plus besoin de faire déplacer un technicien pour modifier votre puissance souscrite. En aval, votre tableau doit comporter au minimum un interrupteur différentiel 30 mA par groupe de circuits, conformément à la NF C 15-100.

Raccordement du Linky au tableau électrique

Le raccordement du compteur Linky au tableau électrique passe toujours par le disjoncteur de branchement. La liaison directe compteur-tableau sans AGCP est interdite. Voici la chaîne complète :

1. Sortie Linky (bornes 1 et 3 en monophasé) → câble U1000 R2V 16 mm².
2. Entrée disjoncteur de branchement (bornes amont) → serrage au couple recommandé.
3. Sortie disjoncteur de branchement (bornes aval) → câble vers le tableau.
4. Bornier principal du tableau → répartition vers les interrupteurs différentiels puis les disjoncteurs divisionnaires.

Le conducteur de terre (vert-jaune) ne transite jamais par le compteur ni par le disjoncteur de branchement. Il relie la barrette de coupure de terre au bornier de terre du tableau en section 16 mm² minimum (ou 25 mm² si la prise de terre est éloignée de plus de quelques mètres).

Un point que je souligne toujours à mes clients en Isère : si votre compteur Linky est installé en limite de propriété et que votre tableau est à l’intérieur du logement, la longueur de câble entre les deux peut atteindre 20 ou 30 mètres. Dans ce cas, il faut impérativement vérifier la chute de tension. La norme autorise 2 % maximum entre l’origine de l’installation et le point d’utilisation le plus éloigné. Sur de grandes longueurs, passer en 25 mm² est parfois nécessaire.

Comment débrancher les câbles I1 et I2 en toute sécurité

Cette manipulation est réservée aux techniciens Enedis ou aux électriciens habilités. Je la décris ici à titre informatif, car c’est une question récurrente.

Pour débrancher les câbles I1 et I2 sur un compteur Linky, la procédure est la suivante :

1. Couper l’alimentation en amont : ouverture du disjoncteur de branchement situé dans le coffret Enedis (opération sous consignation).
2. Vérifier l’absence de tension (VAT) sur les bornes I1 et I2 à l’aide d’un vérificateur d’absence de tension conforme.
3. Dévisser les bornes : chaque borne Linky est équipée d’une vis à empreinte classique (tournevis plat ou cruciforme selon le modèle). Tourner dans le sens antihoraire jusqu’à libérer le conducteur.
4. Extraire le câble délicatement, sans forcer, pour ne pas endommager le mécanisme de serrage interne.
5. Protéger les conducteurs nus avec des capuchons isolants avant toute manipulation ultérieure.

Je rappelle que le compteur Linky est plombé par Enedis. Toute ouverture du capot de protection des bornes sans autorisation constitue une infraction. En pratique, si vous devez intervenir sur votre installation en amont du tableau, demandez une mise hors tension par Enedis (intervention facturée environ 55 € HT en 2026).

Déroulement de l’installation du compteur Linky

Comment se passe l’installation du compteur Linky ? En 2026, la quasi-totalité des foyers français sont équipés, mais il reste des remplacements ponctuels (compteur défaillant, raccordement neuf, refus initial). Voici le déroulement type :

1. Courrier d’Enedis : vous êtes prévenu au moins 30 jours avant l’intervention.
2. Intervention du technicien : elle dure environ 30 à 45 minutes. Le technicien coupe l’alimentation, dépose l’ancien compteur, installe le Linky et raccorde les bornes I1, I2 (amont) puis les bornes de sortie (aval).
3. Paramétrage à distance : la puissance souscrite et l’option tarifaire sont configurées par Enedis via CPL. Plus besoin de réglage physique du disjoncteur de branchement.
4. Remise sous tension : le technicien vérifie le bon fonctionnement, contrôle les affichages du compteur et vous remet un document de pose.

L’installation est gratuite : Enedis prend en charge la totalité des coûts. En revanche, si le technicien constate un défaut sur votre installation (disjoncteur de branchement HS, câbles sous-dimensionnés, absence de mise à la terre), il peut refuser la mise en service et vous demander de faire intervenir un électricien. C’est précisément le type de situation où mes clients en Isère me contactent pour une mise en conformité rapide.

Erreurs fréquentes de branchement et leurs conséquences

En plus de vingt ans de métier, j’ai identifié des erreurs récurrentes sur les branchements Linky. Certaines sont bénignes, d’autres peuvent être dangereuses :

• Inversion phase/neutre en sortie : le Linky fonctionne quand même, mais le disjoncteur différentiel peut ne pas déclencher correctement en cas de défaut d’isolement. C’est un danger silencieux.
• Serrage insuffisant des bornes : provoque un point chaud, un échauffement progressif du câble, et à terme un risque d’incendie. Je vois ce problème au moins deux fois par mois.
• Câble de section inadaptée : un câble de 10 mm² au lieu de 16 mm² en monophasé chauffe sous forte charge. La norme NF C 14-100 est pourtant claire sur ce point.
• Signal C1-C2 non câblé : le chauffe-eau reste en marche permanente au tarif de base. Sur un an, cela représente 100 à 180 € de surcoût pour un ballon de 200 litres, selon les estimations de la ADEME.
• Absence de repérage des conducteurs : en triphasé surtout, ne pas identifier clairement L1, L2, L3 et N rend toute intervention ultérieure hasardeuse.
• Terre non raccordée au tableau : le compteur Linky ne gère pas la terre, mais certains propriétaires oublient de reconnecter le conducteur de protection après des travaux de rénovation.

Pour éviter ces problèmes, je recommande de toujours faire vérifier le branchement par un professionnel certifié après toute intervention, même si elle semble anodine. Un diagnostic de conformité prend une heure et peut vous éviter des années de dysfonctionnement silencieux. Si vous rénovez l’ensemble de votre installation, pensez aussi à anticiper vos besoins futurs comme l’installation d’une prise de force ou le déplacement de prises existantes.
