Comment brancher une prise électrique soi-même ?

Brancher une prise électrique fait partie des interventions que beaucoup de particuliers souhaitent réaliser eux-mêmes. En plus de vingt ans de chantiers en Isère, je constate que c’est aussi l’opération qui génère le plus d’erreurs dangereuses. Un fil inversé, une terre oubliée, un serrage approximatif : ces petits détails peuvent transformer une prise banale en source d’incendie ou d’électrocution. Je vous livre ici la méthode exacte que j’applique sur chaque chantier, avec les points de vigilance que les tutoriels rapides passent sous silence.

Ce qu’il faut savoir avant de brancher une prise électrique

Avant de toucher au moindre fil, vous devez comprendre le cadre réglementaire. La mise aux normes électriques en France repose sur la norme NF C 15-100, qui fixe les règles de sécurité pour toute installation basse tension dans les logements. Cette norme est d’application obligatoire pour les constructions neuves et les rénovations lourdes. Elle s’impose aussi dès que vous ajoutez ou modifiez un circuit.

Concrètement, la NF C 15-100 impose plusieurs exigences pour les prises de courant :

• Chaque circuit prises doit être protégé par un disjoncteur divisionnaire 16 A (fil en 1,5 mm², 5 prises max) ou 20 A (fil en 2,5 mm², 8 prises max)
• Un disjoncteur différentiel 30 mA de type AC ou A doit protéger le circuit en amont
• La hauteur d’axe de la prise doit être comprise entre 5 cm minimum du sol fini (pour les prises 16 A) et 12 cm minimum pour les prises 32 A
• Chaque prise doit comporter un contact de terre fonctionnel relié au réseau de terre du logement

Un point essentiel que je rappelle systématiquement à mes clients : tout travail sur un circuit électrique impose de couper le disjoncteur général ou au minimum le disjoncteur du circuit concerné, puis de vérifier l’absence de tension avec un VAT (vérificateur d’absence de tension). Chaque année en France, on dénombre environ 200 électrocutions domestiques et plusieurs milliers d’incendies d’origine électrique. La prudence n’est pas un luxe.

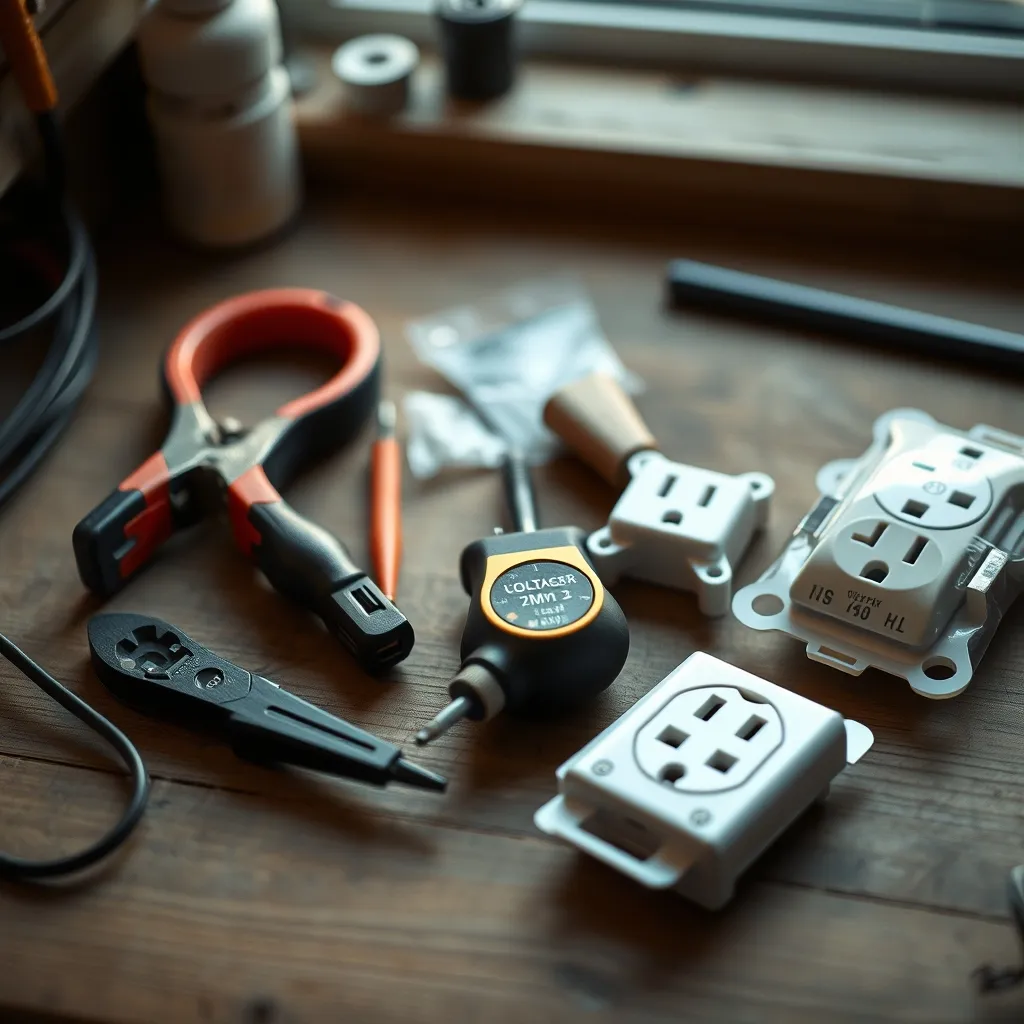

Le matériel nécessaire pour brancher une prise

Avant de commencer, rassemblez tout le matériel. Rien de pire que de se retrouver à mi-parcours sans le bon outil.

Je recommande fortement d’investir dans un VAT de qualité plutôt que de se fier à un simple tournevis testeur néon. Ce dernier peut donner des faux positifs et ne détecte pas toutes les tensions résiduelles. C’est un investissement de 20 à 40 € qui peut vous sauver la vie.

Identifier les fils : phase, neutre et terre

C’est la base absolue. Avant de brancher quoi que ce soit, vous devez savoir identifier chaque conducteur sans hésitation. En France, le code des couleurs imposé par la norme NF C 15-100 est le suivant :

• Fil de terre (PE) : toujours vert et jaune. Ce code couleur est obligatoire et universel en Europe. Un fil vert/jaune ne peut jamais servir à autre chose qu’à la terre
• Fil neutre (N) : toujours bleu. Là encore, c’est une obligation normative stricte
• Fil de phase (L) : rouge, marron, noir ou orange. La couleur varie selon les installations, mais la phase ne peut jamais être bleue ni vert/jaune

Dans les installations anciennes (avant 1970), le code couleur est souvent anarchique. J’ai vu des phases en bleu, des neutres en rouge, des terres en gris. Si vous êtes dans ce cas, ne vous fiez jamais aux couleurs : utilisez un multimètre pour identifier chaque fil. Entre phase et neutre, vous mesurez environ 230 V. Entre phase et terre, idem. Entre neutre et terre, la tension doit être quasi nulle (quelques volts au maximum).

Si votre installation ne comporte que 2 fils (pas de fil vert/jaune), c’est que la terre est absente. C’est fréquent dans les logements datant d’avant les années 1990. Dans ce cas, brancher une prise électrique sans terre reste possible mais fortement déconseillé : la protection contre les défauts d’isolement ne fonctionne pas. Je vous conseille alors de faire tirer un fil de terre par un professionnel, ou de prévoir une mise aux normes complète.

Les étapes pour brancher une prise électrique pas à pas

Voici la procédure exacte que j’applique sur chaque chantier. Suivez-la dans l’ordre, sans sauter d’étape.

Étape 1 : couper l’alimentation

Basculez le disjoncteur général en position OFF, ou à défaut le disjoncteur du circuit concerné. Puis vérifiez l’absence de tension sur les fils avec votre VAT. Testez d’abord le VAT sur une source connue sous tension pour vous assurer qu’il fonctionne correctement. C’est une habitude professionnelle qui élimine le risque de VAT défectueux.

Étape 2 : préparer la boîte d’encastrement

Si vous remplacez une prise existante, la boîte est déjà en place. Pour une création, percez un trou de 68 mm de diamètre à la scie cloche dans le mur, insérez la boîte d’encastrement et fixez-la (à vis dans le béton, à griffes dans le placo). Faites passer le câble par l’une des entrées prédécoupées de la boîte.

Étape 3 : dénuder les fils

Retirez la gaine extérieure du câble sur environ 10 cm à l’intérieur de la boîte. Puis dénudez chaque fil sur 10 à 12 mm à l’aide de la pince à dénuder. Ni trop court (mauvais contact), ni trop long (risque de court-circuit dans la boîte). Veillez à ne pas entailler le cuivre : un fil abîmé chauffe au point de connexion.

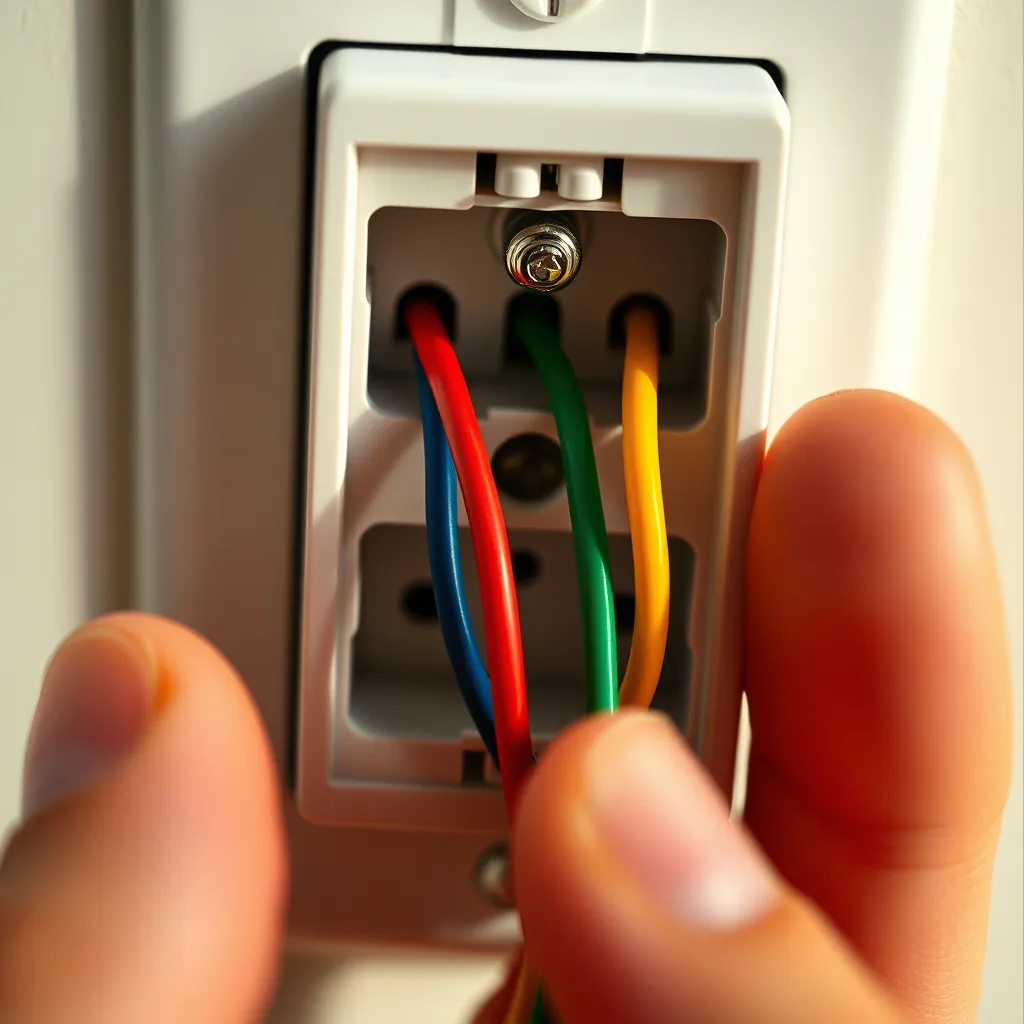

Étape 4 : raccorder les fils à la prise

C’est l’étape critique. Commencez toujours par le fil de terre (vert/jaune) sur la borne supérieure centrale de la prise, repérée par le symbole ⏚. Ensuite :

• Raccordez le fil neutre (bleu) sur la borne gauche de la prise (vue de face, broches vers vous)
• Raccordez le fil de phase (rouge, marron ou noir) sur la borne droite

Pour chaque fil, insérez le conducteur dénudé dans la borne et serrez la vis fermement. Tirez légèrement sur le fil pour vérifier qu’il tient. Un mauvais serrage est la première cause de points chauds et d’incendies sur les prises de courant. Le couple de serrage recommandé est d’environ 0,8 à 1,2 Nm selon les fabricants.

Étape 5 : fixer la prise dans la boîte

Repliez soigneusement les fils dans la boîte d’encastrement, sans les pincer ni les plier à angle vif. Positionnez le mécanisme de la prise et vissez-le sur la boîte (vis de fixation ou griffes). Vérifiez l’horizontalité avec le niveau à bulle. Clipsez la plaque de finition.

Étape 6 : tester

Remettez le disjoncteur en service. Branchez un appareil simple (lampe de chevet) pour vérifier le fonctionnement. Si vous disposez d’un testeur de prise, vérifiez la polarité et la présence effective de la terre. En cas de doute, demandez un devis à un électricien pour un contrôle.

Schéma de branchement d’une prise électrique 3 fils

Le schéma de branchement d’une prise 2P+T (2 pôles + terre) est simple en théorie, mais il faut respecter la convention française.

Vue de face de la prise (broches vers vous) :

• Borne supérieure centrale : fil de terre (vert/jaune) relié à la broche mâle saillante
• Borne gauche : fil neutre (bleu)
• Borne droite : fil de phase (rouge, marron ou noir)

Pour le branchement d’une prise mâle (fiche à brancher au bout d’un câble d’appareil), le principe est identique : terre au centre, neutre à gauche, phase à droite. Sur une fiche mâle démontable, les bornes sont généralement marquées des lettres L (line/phase), N (neutre) et du symbole terre ⏚.

Concernant le branchement en 2 fils seulement : si votre installation ne comporte pas de fil de terre, vous pouvez techniquement raccorder la prise avec uniquement la phase et le neutre. Cependant, la prise ne sera pas conforme à la norme. La borne de terre restera vide, et la protection contre les contacts indirects ne sera pas assurée. Je déconseille formellement cette configuration sur les circuits alimentant des appareils métalliques (lave-linge, sèche-linge, four). Pour ces circuits spécialisés, consultez mon article sur le disjoncteur pour lave-linge et les exigences de terre obligatoire.

Un point que je tiens à préciser : la norme NF C 15-100 impose un nombre maximal de prises par circuit. Pour bien dimensionner votre installation, référez-vous à mon guide sur le nombre de prises par disjoncteur.

Brancher une prise électrique à partir d’une autre prise

Le repiquage, c’est-à-dire le fait de tirer une nouvelle prise depuis une prise existante, est une pratique courante et tout à fait autorisée par la norme, sous certaines conditions :

• Le circuit ne doit pas dépasser 8 prises au total (en section 2,5 mm² sous disjoncteur 20 A)
• Le câble de repiquage doit être de même section que le câble d’alimentation existant (en général 2,5 mm²)
• Le repiquage est interdit sur les circuits spécialisés : four, plaque de cuisson, lave-linge, sèche-linge, lave-vaisselle, radiateur électrique
• Chaque prise doit conserver ses trois conducteurs (phase, neutre, terre)

Pour réaliser un repiquage, vous aurez deux câbles dans la prise source : le câble d’alimentation d’origine et le nouveau câble partant vers la prise ajoutée. Les bornes de la prise accueillent alors deux fils chacune. Vérifiez que les bornes de votre prise acceptent bien deux conducteurs ; certains modèles bon marché n’ont pas de double borne. Dans ce cas, utilisez des bornes de connexion Wago ou des dominos dans la boîte d’encastrement pour réaliser la dérivation.

Pour installer une prise sans percer de saignée dans le mur, vous pouvez opter pour un passage en moulure ou en goulotte. La prise sera alors en saillie plutôt qu’encastrée. C’est moins esthétique mais parfaitement conforme, et cela évite les travaux de maçonnerie. Les gammes Legrand, Schneider ou Hager proposent des moulures avec accessoires (angles, dérivations, prises intégrées) qui permettent un résultat propre.

Les erreurs fréquentes et leurs conséquences

En vingt ans de dépannages, j’ai catalogué les erreurs récurrentes sur les branchements de prises. Certaines sont bénignes, d’autres peuvent tuer.

L’inversion phase/neutre mérite un développement particulier. Techniquement, une prise avec phase et neutre inversés fonctionne normalement : votre lampe s’allume, votre chargeur charge. Mais le problème est insidieux. Lorsqu’un appareil dispose d’un interrupteur unipolaire (qui ne coupe qu’un seul fil), c’est la phase qui doit être coupée. Si phase et neutre sont inversés, l’interrupteur coupe le neutre mais la phase reste présente dans l’appareil. Résultat : l’appareil semble éteint mais des pièces internes restent sous 230 V. Selon les statistiques de l’Observatoire national de la sécurité électrique (ONSE), les défauts de câblage représentent une part significative des accidents électriques domestiques.

Si votre différentiel saute régulièrement après avoir installé une nouvelle prise, vérifiez immédiatement vos branchements. Un fil de terre en contact avec la phase ou le neutre provoque un déclenchement immédiat du 30 mA.

Quand faire appel à un électricien professionnel

Remplacer une prise existante à l’identique est à la portée d’un bricoleur soigneux. En revanche, certaines situations exigent l’intervention d’un professionnel qualifié :

• Création d’un nouveau circuit depuis le tableau électrique : cela implique de dimensionner la protection, de tirer un câble dans les cloisons et de raccorder au tableau. Une erreur peut mettre en danger toute l’installation
• Installation sans terre : si votre logement ne dispose pas de réseau de terre, il faut en créer un. C’est un travail de professionnel impliquant la pose d’un piquet de terre et le tirage d’un conducteur principal
• Tableau électrique ancien sans disjoncteur différentiel : ajouter une prise sur une installation non protégée par un 30 mA est dangereux. Il faut d’abord mettre le tableau aux normes
• Installation en salle de bain : les volumes de sécurité (0, 1, 2) imposent des règles strictes sur l’emplacement et le type de prises autorisées
• Branchement d’un circuit spécialisé 32 A : plaque de cuisson, four, installation électrique de chauffage

Le tarif horaire d’un électricien en Isère se situe entre 40 et 60 € HT de l’heure. Pour le remplacement simple d’une prise, comptez entre 50 et 80 € tout compris. Pour la création d’un point électrique avec tirage de câble, prévoyez 120 à 250 € selon la distance et la nature du mur (placo, brique, béton). Ces tarifs incluent la fourniture du matériel standard.

Pour choisir votre artisan, vérifiez sa certification Qualifelec ou sa mention RGE si vous bénéficiez d’aides. Exigez un devis détaillé précisant la section des câbles, le calibre des protections et la référence du matériel posé. Et surtout, demandez une attestation d’assurance décennale en cours de validité.
