Pourquoi le différentiel saute et pas le disjoncteur ?

Depuis 2003, je dépanne des tableaux électriques partout en Isère. Et la question que j’entends le plus souvent sur chantier, c’est celle-ci : pourquoi le différentiel saute et pas le disjoncteur ? Le client ouvre son coffret, voit que tous les petits disjoncteurs sont restés en position haute, mais que le gros interrupteur en tête de rangée a basculé. Il remet en marche, ça tient dix minutes, puis ça saute à nouveau. Je vais vous expliquer précisément ce qui se passe dans votre installation, comment trouver la cause et surtout quand il faut s’inquiéter.

Différentiel et disjoncteur : deux protections, deux rôles distincts

Avant d’aller plus loin, il faut comprendre que ces deux appareils ne surveillent pas la même chose. C’est la clé de tout le diagnostic.

Le disjoncteur divisionnaire (le petit module qui protège un circuit précis : prises chambre, éclairage cuisine, four, etc.) réagit à deux phénomènes : la surcharge (trop d’appareils branchés en même temps sur le même circuit) et le court-circuit (contact direct entre phase et neutre). Dans ces deux cas, le courant qui part par la phase revient intégralement par le neutre ; il n’y a pas de fuite vers la terre. Le disjoncteur mesure l’intensité qui le traverse et coupe quand elle dépasse son calibre (16 A, 20 A, 32 A selon le circuit).

L’interrupteur différentiel, lui, compare en permanence le courant qui part par la phase et celui qui revient par le neutre. Si la différence dépasse 30 milliampères (le seuil imposé par la norme pour les interrupteurs différentiels en habitation), il coupe immédiatement. Cette différence signifie qu’une partie du courant s’échappe vers la terre, à travers un défaut d’isolement, un appareil en panne ou le corps d’une personne. C’est la protection contre l’électrocution.

Pour résumer simplement : le disjoncteur protège le câblage, le différentiel protège les personnes. Ce sont deux niveaux de sécurité complémentaires, et c’est exactement pour cela que l’un peut déclencher sans l’autre.

Pourquoi le différentiel saute sans que le disjoncteur déclenche

Quand le différentiel saute et que tous les disjoncteurs restent en place, cela signifie une chose précise : il y a une fuite de courant vers la terre, mais cette fuite n’est pas assez importante pour constituer un court-circuit ou une surcharge sur un circuit donné. Le courant qui s’échappe peut être de seulement 30 à 100 milliampères, soit bien en dessous du seuil de déclenchement d’un disjoncteur 16 A (16 000 milliampères).

C’est précisément le scénario pour lequel le différentiel a été conçu. 30 mA suffisent à provoquer une fibrillation cardiaque chez un être humain ; il est donc vital que la coupure intervienne à ce niveau, bien avant que le disjoncteur divisionnaire n’ait quoi que ce soit à signaler. La réglementation française sur les installations électriques basse tension rend cette protection obligatoire dans tous les logements.

En résumé, si votre différentiel saute sans le disjoncteur, votre tableau fonctionne exactement comme il doit fonctionner. Le problème n’est pas dans le tableau, il est dans l’installation ou dans un appareil branché dessus.

Les causes fréquentes qui font sauter le différentiel

En vingt-trois ans de métier en Isère, j’ai identifié un classement assez net des causes de déclenchement. Les voici par ordre de fréquence :

1. Un appareil électroménager défaillant. C’est le cas dans environ 60 % de mes interventions. Un lave-linge dont la résistance est entartrée, un lave-vaisselle avec une fuite d’eau sur le moteur, un sèche-linge dont l’isolement se dégrade avec l’âge. L’appareil laisse passer quelques milliampères vers la terre via sa carcasse métallique reliée au fil vert-jaune. Souvent, le défaut apparaît uniquement pendant une phase précise du cycle : chauffage de l’eau, essorage, séchage.

2. L’humidité dans l’installation. En Isère, entre le Vercors, le Grésivaudan et les vallées du Nord-Isère, les problèmes d’humidité sont fréquents. Une boîte de dérivation dans un vide sanitaire, un câble qui passe dans un mur extérieur mal isolé, une gaine ICTA fissurée dans une salle de bain : l’eau s’infiltre et crée un chemin conducteur entre un conducteur actif et la terre. Le déclenchement est souvent intermittent et lié à la météo.

3. Un défaut d’isolement sur le câblage ancien. Les installations d’avant 1991 utilisent parfois des câbles à isolant caoutchouc qui se désagrège avec le temps. J’en vois régulièrement dans les maisons des années 60-70 autour de Grenoble et dans le Voironnais. L’isolant devient friable, le cuivre touche la gaine métallique ou le mur humide, et le courant fuit. La rénovation électrique complète est alors la seule solution durable.

4. Un circuit extérieur exposé. Éclairage de jardin, prise de garage, pompe de piscine, installation électrique de chauffage extérieur : tous ces circuits sont soumis aux intempéries. Un luminaire mal étanche, un câble rongé par un animal, un raccord de prise oxydé, et c’est le différentiel qui trinque.

5. Un cumul de micro-fuites. Chaque appareil a un courant de fuite résiduel naturel, généralement inférieur à 1 mA. Mais quand vous avez dix ou quinze appareils branchés sur la même rangée (ordinateur, box internet, téléviseur, chargeurs, réfrigérateur, micro-ondes), ces micro-fuites s’additionnent. Si le total dépasse 30 mA, le différentiel déclenche sans qu’aucun appareil ne soit réellement en panne. C’est un problème de répartition des circuits dans le tableau.

Localiser le problème : ma méthode d’électricien terrain

Voici la procédure que j’applique systématiquement en dépannage. Vous pouvez la reproduire en partie chez vous, à condition de respecter les règles de sécurité élémentaires.

Étape 1 : couper tous les disjoncteurs divisionnaires de la rangée concernée (celle dont le différentiel a sauté). Débranchez également tous les appareils que vous pouvez atteindre facilement.

Étape 2 : réarmer le différentiel. S’il tient en position haute avec tous les circuits coupés, le défaut se trouve bien en aval, sur l’un des circuits ou l’un des appareils.

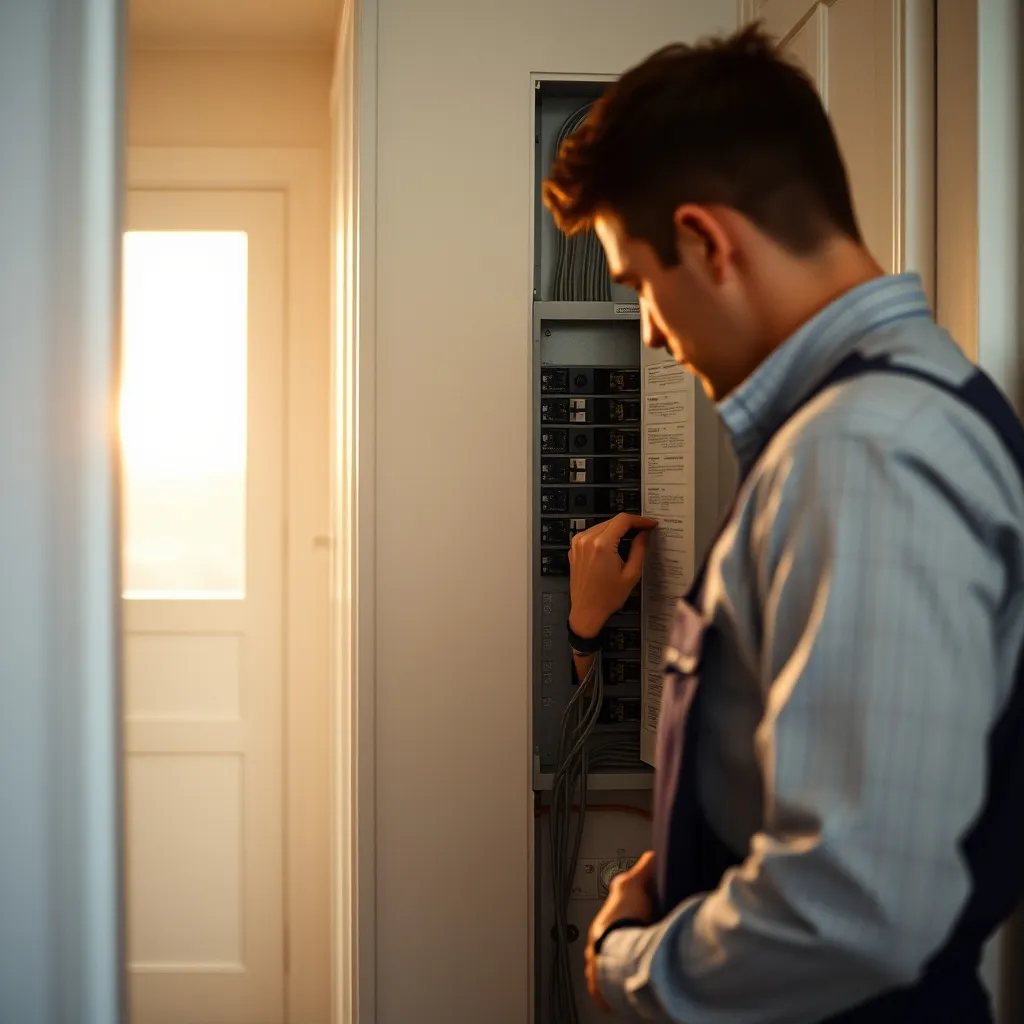

Étape 3 : réenclencher les disjoncteurs un par un, en attendant quelques secondes entre chaque. Quand le différentiel saute à nouveau, vous avez identifié le circuit fautif. Notez son numéro ou son étiquette.

Étape 4 : sur le circuit identifié, débranchez tous les appareils puis réarmez. Si le différentiel tient, rebranchez les appareils un par un. Celui qui provoque le déclenchement est la source du problème.

Étape 5 : si le différentiel saute même sans appareil branché sur le circuit identifié, le défaut est dans le câblage lui-même (boîte de dérivation, prise encastrée, câble endommagé). À ce stade, il faut un mégohmmètre pour mesurer la résistance d’isolement, et c’est un travail de professionnel.

Cette méthode par élimination résout le problème en moins de 15 minutes dans la grande majorité des cas. Pour les diagnostics plus complexes, notamment quand le défaut est intermittent, j’utilise un contrôleur d’isolement et un enregistreur de courant de fuite que je laisse branché 24 à 48 heures sur le tableau.

Différentiel qui saute la nuit ou en permanence : cas particuliers

Le différentiel qui saute la nuit est un classique de mes interventions. Les causes sont spécifiques : le cumulus (chauffe-eau) qui chauffe en heures creuses (généralement entre 22h et 6h), un congélateur dont le compresseur se met en route quand la température remonte, ou un appareil en veille dont le défaut n’apparaît que quand la tension du réseau remonte légèrement la nuit (moins de consommation globale sur le réseau). J’ai aussi vu des cas liés à la condensation nocturne dans des boîtes de dérivation en combles non isolés.

Si votre chauffe-eau est la cause, vérifiez son âge. Au-delà de 10-12 ans, la résistance s’entartre, l’anode magnésium est consommée, et l’isolement se dégrade. Le remplacement coûte entre 800 et 1 500 € TTC posé, mais c’est souvent plus rentable que de payer trois dépannages successifs.

Le différentiel qui saute en permanence, c’est-à-dire qui refuse de rester armé même une seconde, indique un défaut franc et massif. Les causes habituelles : un câble sectionné avec le cuivre en contact direct avec la terre, une arrivée d’eau sur une boîte de connexion, ou un appareil en court-circuit à la terre. Dans ce cas, ne tentez pas de forcer le réarmement, le différentiel fait son travail. Coupez le disjoncteur général et appelez un électricien qualifié.

Le disjoncteur différentiel qui saute et ne se remet pas peut aussi avoir une cause mécanique : le mécanisme interne est bloqué ou le ressort de réarmement est cassé. C’est rare mais ça arrive, surtout sur les appareils d’entrée de gamme posés il y a plus de quinze ans. Un remplacement s’impose alors.

Comment savoir si le différentiel lui-même est défectueux

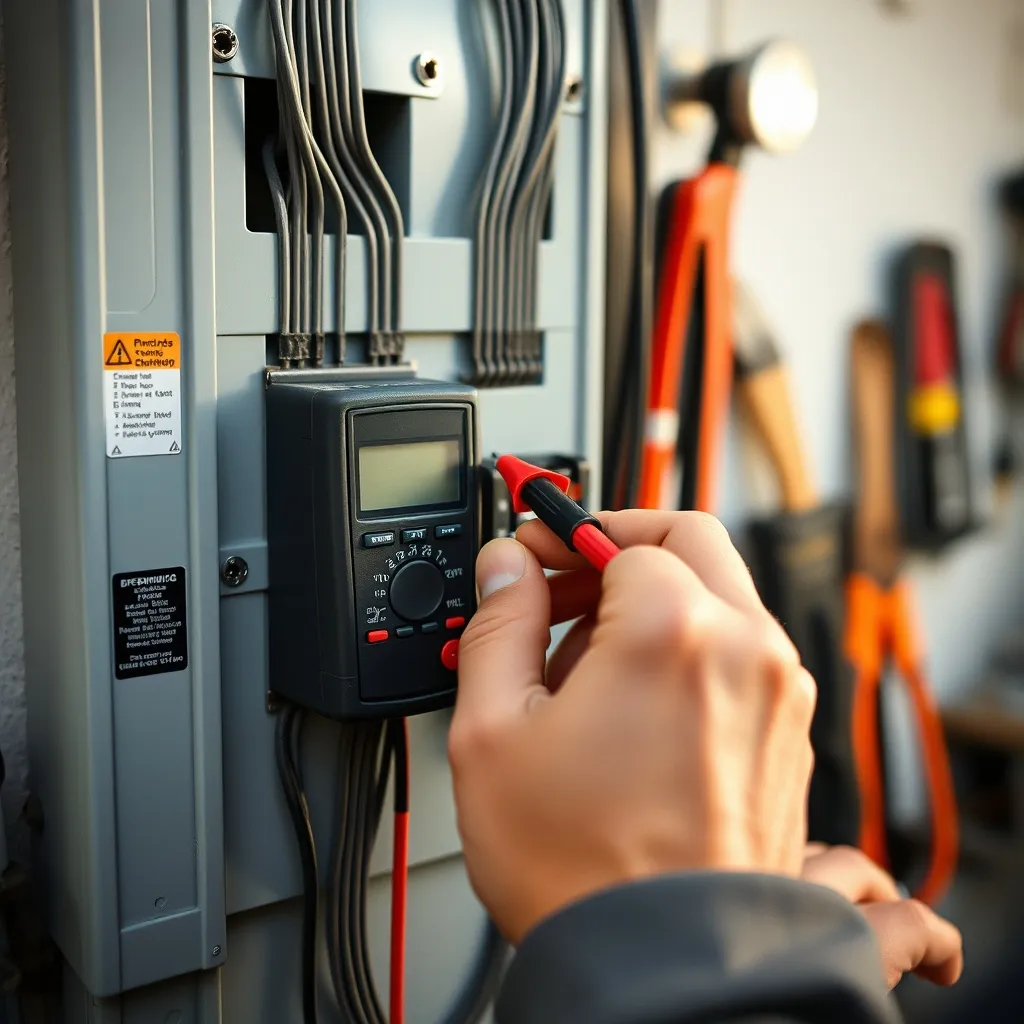

Avant de chercher un défaut dans toute l’installation, il faut écarter la possibilité que le différentiel lui-même soit en cause. Voici les tests que je pratique :

Le bouton test intégré. Chaque interrupteur différentiel possède un petit bouton marqué « T » ou « Test ». En appuyant dessus, vous simulez une fuite de courant. Le différentiel doit déclencher instantanément. Si rien ne se passe, le différentiel est défectueux et doit être remplacé immédiatement : il ne vous protège plus. La norme NF C 15-100 recommande de faire ce test une fois par mois.

Le test au mégohmmètre. En tant que professionnel, je déconnecte le différentiel du circuit et je mesure sa résistance d’isolement interne. Si elle est dégradée (inférieure à 1 MΩ), l’appareil a un défaut interne et provoque des déclenchements intempestifs.

Les signes visuels. Un différentiel qui a subi un coup de foudre ou une surtension présente parfois des traces de brûlure sur ses bornes, un boîtier légèrement déformé par la chaleur, ou un levier qui a du jeu. Dans ce cas, le remplacement est non négociable.

Le remplacement de test. Quand j’ai un doute persistant, je pose temporairement un différentiel neuf de même calibre. Si les déclenchements cessent, la cause est trouvée. Cette méthode est radicale mais elle tranche définitivement le débat.

Un interrupteur différentiel a une durée de vie moyenne de 15 à 20 ans en usage normal. Si le vôtre approche de cet âge et que les déclenchements se multiplient sans cause identifiable, le remplacement est probablement la solution la plus simple et la moins coûteuse.

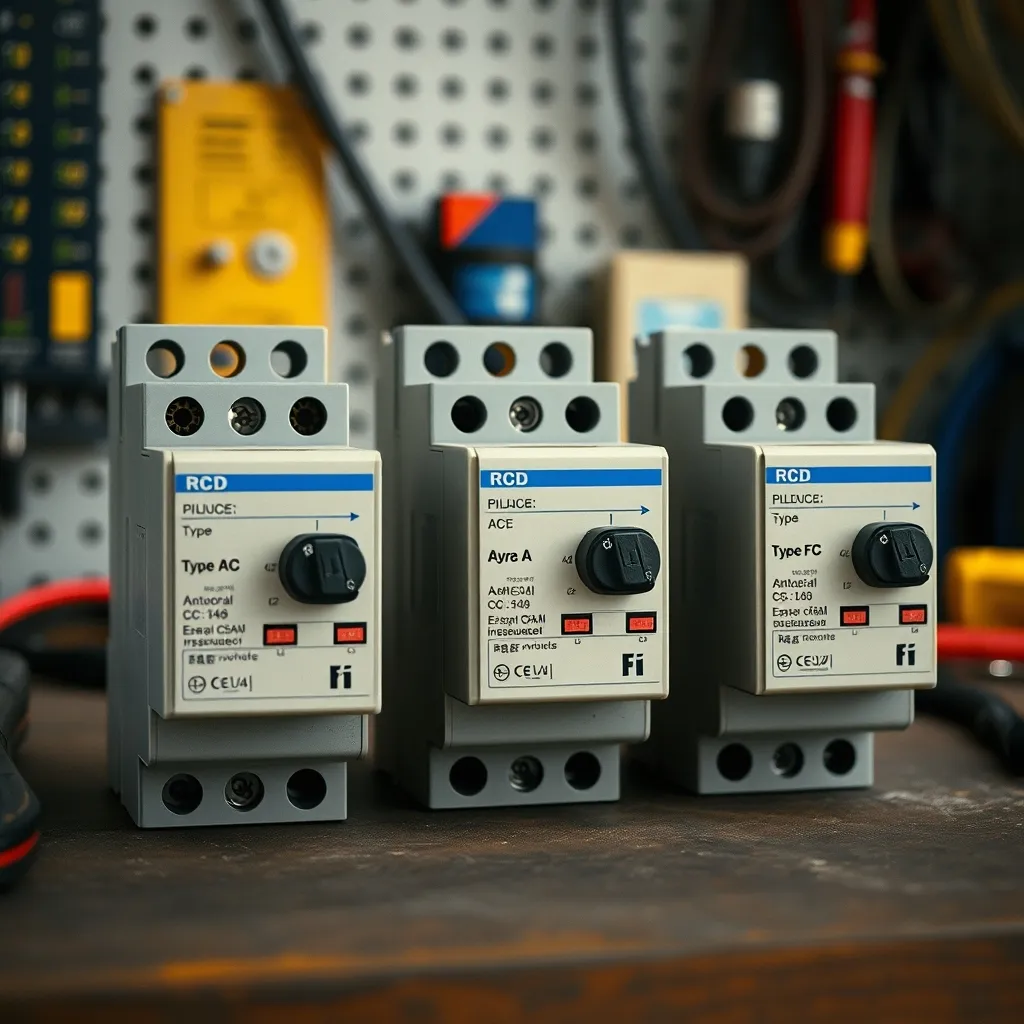

Tableau comparatif des types de différentiels

Tous les différentiels ne détectent pas les mêmes types de fuites. Le choix du bon type est essentiel pour éviter les déclenchements intempestifs, surtout avec les appareils électroniques modernes.

Si votre différentiel de type AC saute régulièrement à cause d’un lave-linge ou d’une plaque à induction, le passage à un type A résout souvent le problème. Ces appareils génèrent des courants à composante continue que le type AC ne sait pas gérer correctement, ce qui provoque des déclenchements erratiques. Pour approfondir le câblage et le choix du matériel, consultez mon guide complet sur le schéma du disjoncteur différentiel.

Quand faire appel à un électricien professionnel

La méthode de diagnostic par élimination que j’ai décrite plus haut est accessible à tout le monde. Mais certains cas nécessitent impérativement l’intervention d’un professionnel équipé :

• Le défaut est intermittent et vous n’arrivez pas à le reproduire de façon fiable. Il faut un enregistreur de courant de fuite pour traquer la panne.
• Le défaut persiste après avoir tout débranché sur le circuit identifié. Le problème est dans le câblage encastré et nécessite un mégohmmètre.
• Le tableau n’est pas aux normes : absence de différentiel 30 mA, calibres inadaptés, absence de terre sur certains circuits. Un devis de mise aux normes s’impose.
• Vous avez subi un coup de foudre ou une surtension. Plusieurs appareils peuvent être endommagés simultanément et les défauts d’isolement peuvent être multiples.
• L’installation a plus de 30 ans et n’a jamais été vérifiée. Un diagnostic complet avec rapport Consuel est vivement recommandé.

Pour le coût, un dépannage électrique sur tableau en Isère se facture entre 80 et 180 € TTC pour un diagnostic standard (déplacement inclus dans un rayon de 30 km autour de Grenoble). Si le remplacement d’un différentiel est nécessaire, comptez 120 à 250 € TTC fourniture et pose. Pour les tarifs horaires détaillés, j’ai publié un comparatif complet sur le site.

Mon conseil : quand vous faites intervenir un électricien, demandez-lui de mesurer le courant de fuite résiduel de chaque rangée du tableau. Cette mesure prend cinq minutes et permet d’anticiper les prochains déclenchements avant qu’ils ne surviennent. Un professionnel certifié Qualifelec dispose systématiquement de l’appareillage nécessaire.
