Nombre de prises par disjoncteur 16A : tout savoir

En vingt-trois ans de métier en Isère, la question du nombre de prise par disjoncteur 16A revient à chaque chantier de rénovation. Et je constate que la réponse circule souvent de manière incomplète sur les forums. Certains annoncent 5 prises, d’autres 12, sans jamais préciser la section du câble ni le contexte. Résultat : des tableaux électriques mal dimensionnés, des circuits surchargés et parfois des refus au passage du Consuel. Je vous explique ici la règle exacte, les variantes selon la section du fil, et surtout les pièges concrets que je rencontre sur le terrain.

Ce que dit la norme NF C 15-100 sur le nombre de prises par disjoncteur 16A

La norme NF C 15-100, rendue obligatoire par l’arrêté du 22 octobre 1969, encadre précisément le nombre de prise sur disjoncteur 16A. La règle de base est la suivante : un circuit protégé par un disjoncteur 16 ampères câblé en fil de 1,5 mm² peut alimenter au maximum 8 prises. Ce chiffre n’est pas une recommandation, c’est une obligation réglementaire.

Pourquoi 8 et pas 10 ou 12 ? Le raisonnement repose sur la capacité du conducteur en cuivre de 1,5 mm² à supporter l’intensité cumulée des appareils branchés simultanément. Un fil de 1,5 mm² supporte en théorie 16 ampères en continu, mais la norme prévoit une marge de sécurité pour tenir compte des longueurs de câble, de la température ambiante dans les gaines et des pics de consommation au démarrage de certains appareils.

Concrètement, sur un circuit de 8 prises en 1,5 mm² protégé par un disjoncteur 16A, si vous branchez simultanément un aspirateur (1 200 W), un radiateur d’appoint (2 000 W) et un fer à repasser (2 400 W), vous dépassez les 3 520 W autorisés par le disjoncteur (16A × 220V). Le disjoncteur déclenche, et c’est exactement son rôle. Mais si le nombre de prises était illimité, la tentation de brancher toujours plus d’appareils augmenterait le risque d’échauffement avant déclenchement.

Je recommande systématiquement de consulter le guide complet sur le nombre de prises par disjoncteur pour avoir une vision globale de tous les calibres.

Section 1,5 mm² ou 2,5 mm² : l’impact sur le nombre de prises

C’est le point que la plupart des bricoleurs ignorent : la section du câble change complètement la donne. Avec un câble de 2,5 mm², le même disjoncteur 16A autorise cette fois 12 prises sur un seul circuit. La raison est simple : un conducteur plus gros dissipe mieux la chaleur et supporte une intensité plus élevée avec une marge de sécurité accrue.

Combien de prise sur un disjoncteur 16A en 2,5 mm² ? La réponse est donc 12 prises maximum. C’est la configuration que je privilégie en rénovation complète, car elle offre plus de souplesse sans surcoût important. La différence de prix entre un rouleau de 1,5 mm² et un rouleau de 2,5 mm² représente environ 15 à 25 € par circuit, soit un investissement marginal pour un gain de 50 % en nombre de prises.

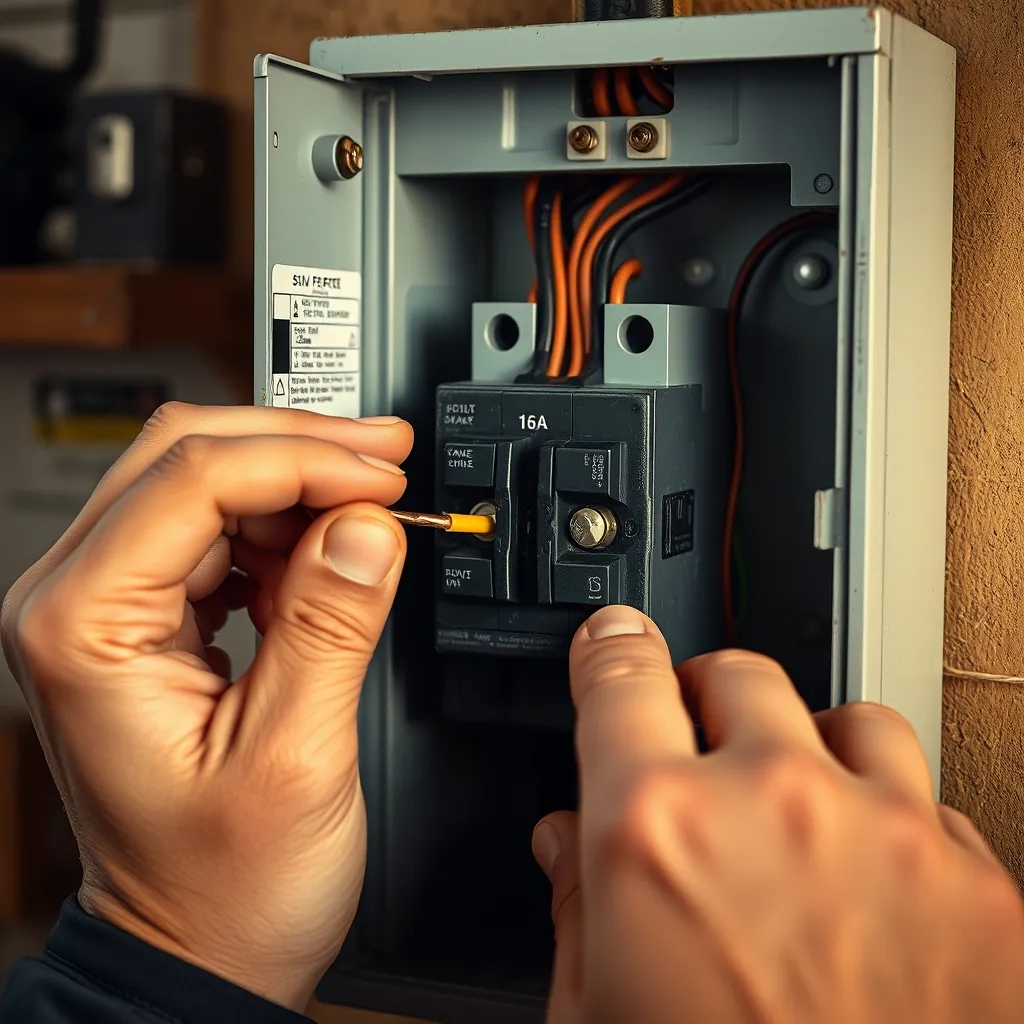

En neuf, je câble systématiquement les circuits prises en 2,5 mm² protégés par un disjoncteur 20A. Mais en rénovation, quand le tableau existant comporte déjà des disjoncteurs 16A et que le budget est serré, passer en 2,5 mm² tout en conservant la protection 16A reste une solution parfaitement conforme et économique.

Attention cependant : l’inverse est interdit. Vous ne pouvez jamais protéger un circuit en 1,5 mm² par un disjoncteur 20A. Le fil fondrait avant que le disjoncteur ne déclenche. C’est l’une des non-conformités les plus dangereuses que je rencontre dans les installations anciennes où le différentiel saute sans explication apparente.

Quelle différence entre un disjoncteur 16A et 20A pour les prises ?

La différence entre prise 16A et 20A est avant tout une question de puissance admissible et de destination du circuit. Un disjoncteur 16A protège un circuit classique de prises courantes (salon, chambre, bureau). Un disjoncteur 20A est réservé aux circuits spécialisés qui alimentent un seul appareil gourmand en énergie.

Voici les circuits qui exigent obligatoirement un disjoncteur 20A dédié :

• Le circuit du lave-linge, câblé en 2,5 mm² avec une prise dédiée
• Le sèche-linge, même configuration
• Le lave-vaisselle
• Le four électrique
• Le congélateur (recommandé, pas toujours obligatoire selon la puissance)

Est-il possible de mettre 12 prises sur un disjoncteur de 20A ? Oui, un disjoncteur 20A câblé en 2,5 mm² autorise exactement le même nombre maximum de 12 prises qu’un disjoncteur 16A en 2,5 mm². La différence réside dans le seuil de déclenchement : le 20A laisse passer jusqu’à 4 400 W (20A × 220V) avant de couper, contre 3 520 W pour le 16A. C’est pourquoi le 20A est prévu pour les appareils à forte puissance de démarrage.

En pratique, pour un circuit de prises banales dans un séjour, un disjoncteur 16A suffit amplement. Réservez le 20A aux circuits spécialisés, c’est ce que la norme demande et c’est ce qui a du sens sur le plan de la sécurité.

Tableau récapitulatif : prises autorisées selon le disjoncteur

Je vous ai préparé le tableau que j’aurais aimé trouver quand j’ai commencé ma carrière. Il regroupe toutes les configurations conformes à la norme NF C 15-100 en vigueur :

Ce tableau couvre les configurations résidentielles. Pour le nombre de prise par disjoncteur en tertiaire (bureaux, commerces), les règles diffèrent : la norme autorise de raisonner en puissance d’utilisation (coefficient de simultanéité) plutôt qu’en nombre fixe de prises. Un électricien spécialisé tertiaire applique alors un calcul de bilan de puissance spécifique à chaque local.

Concernant le nombre de prise par disjoncteur 10A, il est limité à 5 prises en 1,5 mm². Ce calibre est cependant très rarement utilisé pour les prises ; on le retrouve surtout sur les circuits d’éclairage où il protège jusqu’à 8 points lumineux.

Cas particuliers : prises doubles, prises spécialisées et tertiaire

La question des prises doubles génère énormément de confusion. Voici la règle claire : une prise double (deux alvéoles sur un même socle) compte pour une seule prise dans le décompte réglementaire. Autrement dit, si vous installez 8 prises doubles sur un circuit 16A en 1,5 mm², vous avez en réalité 16 points de branchement, mais la norme considère que vous n’avez que 8 socles. C’est conforme.

En revanche, deux prises simples installées côte à côte dans un même boîtier d’encastrement comptent bien pour deux prises distinctes. La différence tient au fait qu’elles possèdent deux socles séparés.

Les prises commandées (par interrupteur) suivent les mêmes règles de décompte. Une prise commandée en 16A sur un circuit standard compte pour une prise dans le total des 8 ou 12 autorisées.

Pour les prises de communication (RJ45, USB intégrées), elles ne sont pas comptabilisées dans le circuit prises 16A car elles appartiennent au réseau courant faible, qui possède ses propres règles de distribution.

Quant aux prises 20A (celles avec le détrompeur, reconnaissables à leur alvéole supplémentaire), elles sont réservées aux circuits spécialisés et ne doivent pas être mélangées avec des prises 16A standard sur le même circuit. Chaque prise 20A nécessite son propre circuit dédié protégé par un disjoncteur 20A en 2,5 mm².

Les erreurs que je vois le plus souvent sur les chantiers

Après plus de deux décennies d’interventions entre Grenoble, le Voironnais et le Nord-Isère, j’ai compilé les erreurs récurrentes liées au nombre de prises par circuit. Les voici, classées par fréquence :

Erreur n°1 : trop de prises sur un seul circuit. C’est l’erreur la plus courante. Je tombe régulièrement sur des installations où 15 à 20 prises sont raccordées sur un unique disjoncteur 16A en 1,5 mm². L’installateur a voulu économiser un départ au tableau. Résultat : le disjoncteur saute régulièrement, les fils chauffent dans les gaines et le risque d’incendie existe réellement. Est-il possible de mettre 9 prises sur un disjoncteur 16A en 1,5 mm² ? Non, la limite est de 8. Même une seule prise de trop constitue une non-conformité.

Erreur n°2 : mélanger prises et éclairage sur le même circuit. La norme interdit formellement de raccorder des prises et des points lumineux sur le même circuit. Chaque type doit avoir sa propre protection. Si votre schéma de tableau électrique montre un disjoncteur alimentant à la fois des prises et des luminaires, c’est une non-conformité à corriger.

Erreur n°3 : protéger du 1,5 mm² par un disjoncteur 20A. Je l’ai déjà mentionné, mais j’insiste car c’est dangereux. Le fil peut atteindre des températures critiques avant que le disjoncteur ne déclenche. Cette erreur est fréquente dans les maisons des années 1970-1980 où des bricoleurs ont remplacé un disjoncteur 16A par un 20A pour « que ça ne saute plus ».

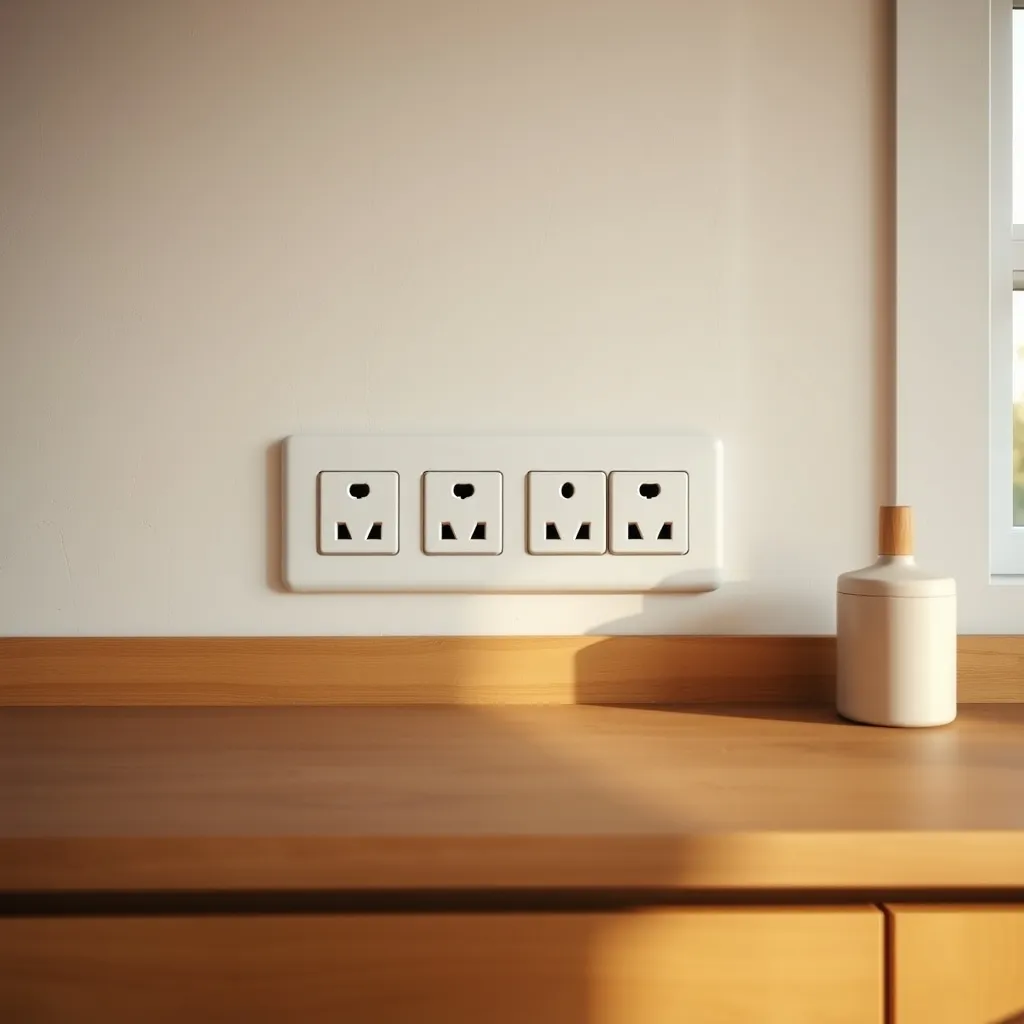

Erreur n°4 : oublier les prises de la cuisine dans le décompte. La cuisine est la pièce qui nécessite le plus de circuits dédiés. Au minimum, la norme impose 6 prises dans la cuisine, dont 4 au-dessus du plan de travail. Ces prises doivent être réparties sur des circuits distincts des circuits spécialisés (four, lave-vaisselle, plaques). Quand je réalise un devis pour une rénovation électrique, la cuisine représente souvent 30 à 40 % du budget total en nombre de circuits.

Erreur n°5 : confondre le nombre de prises et la puissance réellement consommée. Avoir 8 prises sur un circuit ne signifie pas que les 8 seront utilisées simultanément. Le disjoncteur protège contre la surcharge totale du circuit, pas contre le nombre de prises. Mais la norme fixe un maximum pour éviter que la tentation de tout brancher ne conduise à des situations dangereuses.

Mes conseils pour bien dimensionner vos circuits prises

Voici la méthode que j’applique systématiquement quand je conçois le plan électrique d’un logement en rénovation :

Étape 1 : lister les pièces et les usages. Pour chaque pièce, je note le nombre de prises nécessaires en fonction des meubles et des appareils prévus. Un bureau avec un ordinateur, un écran, une imprimante et un chargeur demande déjà 4 prises. Un salon avec TV, box internet, console et lampe d’appoint en nécessite au moins 6.

Étape 2 : regrouper par circuits. Je répartis les prises en circuits de 8 (en 1,5 mm²) ou 12 (en 2,5 mm²), en veillant à ne jamais mettre toutes les prises d’une pièce sur le même circuit. Si le disjoncteur d’un circuit saute, les prises de la pièce restent partiellement alimentées par un second circuit. C’est un principe de confort et de sécurité que la norme n’impose pas mais que tout bon électricien applique.

Étape 3 : vérifier les minimums réglementaires. La norme NF C 15-100 impose un nombre minimum de prises par pièce :

• Séjour : 1 prise par tranche de 4 m² (minimum 5)
• Chambre : 3 prises minimum
• Cuisine : 6 prises minimum dont 4 au-dessus du plan de travail
• Salle de bain : 1 prise hors volume (volume 3 ou hors volumes)
• Couloir et entrée : 1 prise minimum

Étape 4 : prévoir l’avenir. Un circuit câblé en 2,5 mm² aujourd’hui pourra accepter plus de prises demain si besoin, sans refaire le câblage. C’est pourquoi je privilégie le 2,5 mm² même quand le 1,5 mm² suffirait. Le surcoût est négligeable par rapport au coût d’un recâblage ultérieur. Selon le guide de rénovation de l’ADEME, anticiper les besoins électriques évite des travaux coûteux à moyen terme.

Pour le dimensionnement global du tableau, je m’appuie toujours sur un schéma de raccordement clair avant de commander le moindre matériel. Le tarif horaire d’un électricien qualifié pour cette phase d’étude représente un investissement rentable qui évite les reprises en cours de chantier.

Coût d’une mise en conformité des circuits prises

Quand j’interviens pour remettre aux normes des circuits prises surchargés, voici les fourchettes de prix que je pratique en Isère (fournitures et main-d’œuvre incluses) :

Ces prix varient selon l’accessibilité des gaines, la présence de combles ou de faux-plafonds, et la distance entre le tableau et les prises. Dans les maisons anciennes du centre de Grenoble, les saignées dans la pierre augmentent significativement le budget. À l’inverse, dans un pavillon des années 1990 avec des cloisons en placo, le passage des câbles est bien plus simple.

Mon conseil : quand vous recevez un devis, vérifiez que l’installation électrique est pensée globalement, pas pièce par pièce. Un artisan qui propose de ne traiter que les prises du salon sans vérifier le reste du tableau vous prépare une facture supplémentaire à court terme.

Pour comparer correctement les devis, exigez toujours le détail de la section de câble utilisée, le calibre de chaque disjoncteur, et le nombre exact de prises par circuit. Un devis électrique bien rédigé contient ces informations sans que vous ayez à les demander.
