Dans cet article
- L’épaisseur totale d’un plancher chauffant hydraulique varie entre 50 et 150 mm selon le type d’isolant, le diamètre des tubes et l’épaisseur de la chape
- La chape d’enrobage doit respecter une épaisseur minimale de 30 mm au-dessus des tubes selon le DTU 65.14, portée à 40 mm pour une chape traditionnelle
- Un plancher chauffant sec (sans chape liquide) permet de descendre à 25 à 50 mm d’épaisseur totale, idéal en rénovation quand la hauteur sous plafond est limitée
- L’isolant sous le plancher chauffant doit atteindre un R minimal de 2,40 m².K/W en RT 2012 et de 3,70 m².K/W en RE 2020 sur terre-plein, ce qui impacte directement l’épaisseur globale
- Le plancher chauffant électrique sous carrelage reste le plus fin avec seulement 3 à 15 mm de surépaisseur grâce aux trames chauffantes ultra-minces
- Comptez un budget de 40 à 90 € HT/m² pour la fourniture et pose d’un plancher chauffant hydraulique, isolant et chape compris
Sommaire
- Comprendre la composition et l’épaisseur d’un plancher chauffant
- Épaisseur d’un plancher chauffant hydraulique couche par couche
- Épaisseur d’un plancher chauffant électrique : la solution mince
- Plancher chauffant sec : l’atout rénovation
- Épaisseur de l’isolant : exigences RT 2012 et RE 2020
- Chape pour plancher chauffant : épaisseur minimale selon le DTU
- Comparatif des épaisseurs par système de plancher chauffant
- Mes conseils de terrain pour bien choisir l’épaisseur
Quand un client me demande de poser un plancher chauffant en rénovation dans une maison grenobloise des années 70, la première question qui revient systématiquement, c’est : « mais on va perdre combien de centimètres au sol ? ». Et je comprends l’inquiétude. Entre l’isolant, les tubes, la chape et le revêtement, l’épaisseur du plancher chauffant peut vite grimper si on ne fait pas les bons choix dès le départ. En plus de vingt ans de chantiers en Isère, j’ai vu des installations où l’on avait sacrifié 15 cm de hauteur sous plafond inutilement, et d’autres où l’on avait rogné sur l’isolant pour gagner 2 cm, avec des déperditions thermiques catastrophiques à la clé. Dans cet article, je vous donne les vraies épaisseurs, couche par couche, pour chaque type de système, avec les valeurs imposées par les normes et mes retours de chantier.
Comprendre la composition et l’épaisseur d’un plancher chauffant
Avant de parler chiffres, il faut comprendre qu’un plancher chauffant n’est pas un bloc monolithique. C’est un empilement de couches, chacune ayant une fonction précise, et chacune ajoutant des millimètres. L’épaisseur totale dépend du type de système choisi (hydraulique ou électrique), du support existant, du niveau d’isolation requis et du revêtement de sol final.
Voici les couches qui composent un plancher chauffant classique, de bas en haut :
- Le support (dalle béton existante) : il n’entre pas dans le calcul de surépaisseur, c’est votre sol actuel
- L’isolant thermique : polystyrène expansé, extrudé ou polyuréthane, de 20 à 120 mm selon la réglementation
- Les plots ou la plaque à picots : 20 à 50 mm, intégrés ou non à l’isolant
- Les tubes (hydraulique) ou la trame chauffante (électrique) : 10 à 20 mm pour les tubes, 3 à 5 mm pour une trame
- La chape d’enrobage : 30 à 65 mm selon le type (fluide ou traditionnelle)
- Le revêtement de sol : 8 à 15 mm (carrelage + colle, parquet flottant, etc.)
En cumulant tout cela, on arrive à une épaisseur plancher chauffant totale comprise entre 50 mm pour un système mince et jusqu’à 150 mm pour un système hydraulique classique avec isolation renforcée. La vraie réponse dépend toujours du contexte de votre chantier.
Voir aussi Prix pose tableau électrique 3 rangées : coût détaillé
Épaisseur d’un plancher chauffant hydraulique couche par couche
Le plancher chauffant hydraulique reste le système que je pose le plus souvent en Isère, que ce soit en neuf ou en rénovation lourde. C’est le plus performant en termes de confort et de rendement, mais c’est aussi celui qui consomme le plus de hauteur. Détaillons chaque couche.
L’isolant : 20 à 120 mm
L’isolant est la couche la plus variable. En rénovation sur un vide sanitaire, je pose généralement un polystyrène extrudé de 80 mm (R = 2,40 m².K/W) pour respecter la RT 2012. En construction neuve soumise à la RE 2020, il faut monter à 100 ou 120 mm pour atteindre le R de 3,70 m².K/W exigé sur terre-plein. Sur un plancher intermédiaire (entre deux étages chauffés), un isolant de 20 à 30 mm suffit comme barrière acoustique.
Les plots ou plaques à picots : intégrés ou non
Les plaques à picots qui maintiennent les tubes en place font généralement 20 à 30 mm d’épaisseur. Certains fabricants proposent des systèmes « tout-en-un » où l’isolant intègre directement les picots : dans ce cas, l’épaisseur isolant + picots est combinée, ce qui fait gagner 10 à 15 mm par rapport à deux couches séparées.
Les tubes : 10 à 20 mm
Les tubes PER ou multicouches utilisés ont un diamètre extérieur de 16 ou 20 mm selon le projet. Pour la plupart des maisons individuelles, le tube de 16 mm est suffisant. Le pas de pose (espacement entre les tubes) varie de 100 à 200 mm ; il n’influence pas l’épaisseur mais impacte la puissance émise. Le pas minimum recommandé est de 100 mm pour les zones à forte déperdition (devant les baies vitrées, par exemple).
La chape d’enrobage : 30 à 65 mm
C’est la couche qui recouvre les tubes et diffuse la chaleur. Selon le DTU 65.14 relatif aux planchers chauffants à eau chaude, l’épaisseur minimale au-dessus des tubes est de 30 mm pour une chape fluide anhydrite et de 40 mm pour une chape traditionnelle au mortier. En pratique, avec un tube de 16 mm, la chape fluide totale fait environ 50 mm et la chape traditionnelle 60 à 65 mm.
Au total, pour un plancher chauffant hydraulique standard avec isolant de 80 mm, plaques à picots intégrées, tubes de 16 mm et chape fluide, on arrive à une épaisseur d’environ 100 à 110 mm hors revêtement. Ajoutez 10 à 15 mm de carrelage et colle, et vous êtes entre 110 et 125 mm de surépaisseur totale.
Épaisseur d’un plancher chauffant électrique : la solution mince
En tant qu’électricien, c’est le système que je maîtrise le mieux au niveau du raccordement. Le plancher chauffant électrique se décline en deux grandes familles, avec des épaisseurs très différentes.

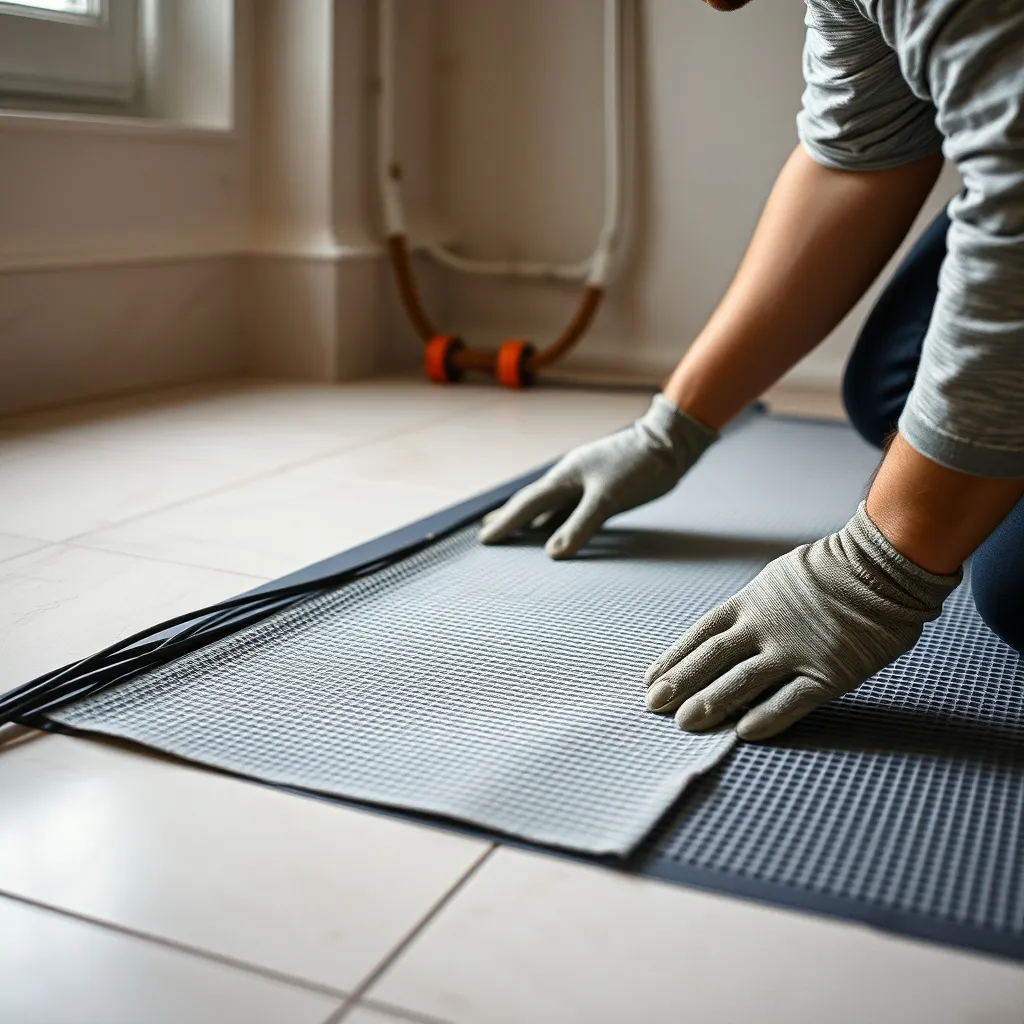

Les trames chauffantes ultra-minces
Ce sont des câbles chauffants fixés sur un filet en fibre de verre. Elles se posent directement dans la colle à carrelage, sans chape supplémentaire. La surépaisseur ajoutée est de seulement 3 à 5 mm. C’est la solution idéale en rénovation quand on ne peut absolument pas rehausser le sol : on dépose l’ancien carrelage, on colle la trame, on recarrelle par-dessus. J’ai utilisé cette technique dans plusieurs appartements à Grenoble où la hauteur sous plafond était déjà juste.
Les câbles sur plancher isolant
Dans cette configuration, on pose un isolant mince (20 à 30 mm), les câbles chauffants, puis une chape ou un ragréage autolissant de 20 à 30 mm. L’épaisseur totale atteint 40 à 65 mm, isolant compris. C’est un bon compromis entre performance et encombrement, surtout quand on veut un plancher chauffant rafraîchissant réversible.
Côté alimentation électrique, attention : un plancher chauffant électrique de 100 m² consomme environ 10 à 15 kW, ce qui nécessite souvent une augmentation de la puissance du compteur Linky. Je vérifie systématiquement ce point avant de lancer le chantier.
Plancher chauffant sec : l’atout rénovation
Le plancher chauffant sec est la réponse technique quand chaque millimètre compte. Contrairement au système classique, il n’utilise aucune chape liquide. Les tubes sont insérés dans des plaques rainurées en polystyrène haute densité ou en fibre de bois, recouvertes de plaques de diffusion en aluminium puis d’un panneau de sol (type fermacell ou OSB).
Résultat : l’épaisseur d’un plancher chauffant sec se situe entre 25 et 50 mm tout compris, isolant de faible épaisseur inclus. C’est deux à trois fois moins qu’un système hydraulique traditionnel. En contrepartie, le coût au mètre carré est plus élevé (comptez 60 à 120 € HT/m² en fourniture) et l’inertie thermique est plus faible, ce qui signifie que le sol chauffe et refroidit plus vite.
Je recommande le plancher chauffant sec dans trois situations précises :
- Rénovation d’étage avec plancher bois qui ne supporte pas le poids d’une chape (une chape fluide pèse environ 120 kg/m² sur 5 cm)
- Appartement ancien où la hauteur sous plafond ne permet pas de perdre plus de 5 cm
- Chantier rapide où l’on ne peut pas attendre les 21 jours de séchage d’une chape anhydrite
Voir aussi Schéma tableau électrique piscine : guide et normes
Épaisseur de l’isolant : exigences RT 2012 et RE 2020
L’isolant sous le plancher chauffant n’est pas optionnel : il empêche la chaleur de partir vers le bas au lieu de monter dans la pièce. Son épaisseur est dictée par la résistance thermique minimale R exigée par la réglementation, qui dépend de la nature du support.
| Situation | R minimal RT 2012 | R minimal RE 2020 | Épaisseur PSE indicative | Épaisseur PU indicative |
|---|---|---|---|---|
| Sur terre-plein | 2,40 m².K/W | 3,70 m².K/W | 80 à 120 mm | 50 à 85 mm |
| Sur vide sanitaire | 2,00 m².K/W | 3,00 m².K/W | 65 à 100 mm | 45 à 70 mm |
| Sur local non chauffé | 2,00 m².K/W | 2,50 m².K/W | 65 à 85 mm | 45 à 60 mm |
| Plancher intermédiaire (entre étages chauffés) | Pas d’exigence thermique | Pas d’exigence thermique | 20 à 30 mm (acoustique) | 20 mm (acoustique) |
PSE = polystyrène expansé (λ ≈ 0,032 W/m.K) ; PU = polyuréthane (λ ≈ 0,022 W/m.K)
Le polyuréthane offre une meilleure performance à épaisseur égale : c’est lui que je privilégie en rénovation quand on manque de place. Un panneau PU de 50 mm isole autant qu’un PSE de 80 mm. L’investissement supplémentaire (environ 5 à 8 €/m² de plus) est vite rentabilisé par les centimètres gagnés, surtout quand il faut raboter des portes ou adapter un escalier existant. Selon le guide technique de l’ADEME sur le chauffage, une isolation insuffisante du plancher peut entraîner jusqu’à 10 % de déperditions supplémentaires.
Chape pour plancher chauffant : épaisseur minimale selon le DTU
La chape est l’élément le plus réglementé en termes d’épaisseur. Le DTU 65.14 (planchers chauffants à eau chaude) et le DTU 26.2 (chapes et dalles à base de liants hydrauliques) fixent des épaisseurs minimales non négociables au-dessus de l’élément chauffant.

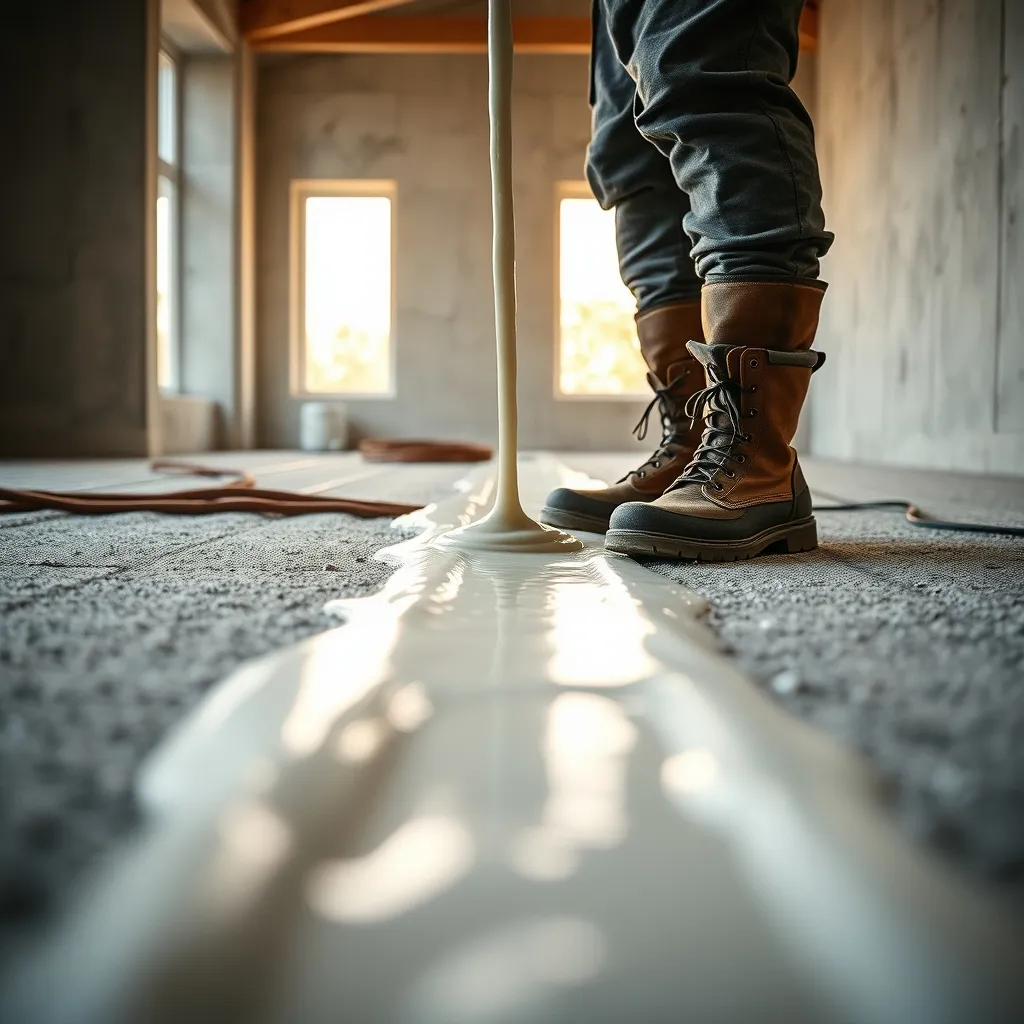

Chape fluide anhydrite
C’est la plus utilisée aujourd’hui. Elle offre un enrobage parfait des tubes et une planéité excellente. L’épaisseur minimale est de 30 mm au-dessus du tube. Avec un tube de 16 mm de diamètre, l’épaisseur totale de la chape est d’environ 46 à 50 mm. Temps de séchage : 21 jours minimum avant la première mise en chauffe, puis une montée en température progressive sur 2 semaines.
Chape fluide ciment
Alternative plus récente, elle sèche un peu plus vite (14 à 21 jours). L’épaisseur minimale au-dessus des tubes est également de 30 mm, soit une épaisseur totale comparable à l’anhydrite.
Chape traditionnelle (mortier dosé)
Plus rarement utilisée avec un plancher chauffant car moins homogène, elle impose une épaisseur minimale de 40 mm au-dessus des tubes. Épaisseur totale : 55 à 65 mm. Je ne la recommande que si le chantier ne permet pas l’accès d’un camion-toupie pour couler une chape fluide (maison en montagne avec accès difficile, par exemple, comme j’en rencontre souvent dans le Vercors).
Respecter les épaisseurs du DTU, c’est le juste milieu entre solidité et performance.
Comparatif des épaisseurs par système de plancher chauffant
Les valeurs incluent l’isolant, le système chauffant et la chape, hors revêtement de sol (ajoutez 8 à 15 mm pour le carrelage ou le parquet).
| Système | Épaisseur totale hors revêtement | Poids approximatif | Budget fourniture + pose (€ HT/m²) | Idéal pour |
|---|---|---|---|---|
| Hydraulique classique (chape fluide) | 100 à 130 mm | 100 à 140 kg/m² | 40 à 70 € | Construction neuve, rénovation lourde |
| Hydraulique classique (chape traditionnelle) | 110 à 150 mm | 120 à 160 kg/m² | 35 à 60 € | Chantier sans accès camion |
| Hydraulique sec (sans chape) | 25 à 50 mm | 15 à 30 kg/m² | 60 à 120 € | Rénovation, plancher bois |
| Électrique trame ultra-mince | 3 à 5 mm | < 5 kg/m² | 25 à 45 € | Rénovation légère, salle de bain |
| Électrique câble + isolant + ragréage | 40 à 65 mm | 50 à 80 kg/m² | 30 à 55 € | Rénovation avec isolation |
En rénovation, quand le budget et la technique le permettent, le système hydraulique sec est souvent le meilleur compromis entre performance et épaisseur plancher chauffant réduite. Pour une salle de bain isolée ou un complément de chauffage, la trame électrique ultra-mince reste imbattable.
Mes conseils de terrain pour bien choisir l’épaisseur
Après plus de vingt ans de chantiers, voici les règles que j’applique systématiquement pour déterminer la bonne epaisseur plancher chauffant :
1. Mesurez d’abord la hauteur disponible. Avant tout, je prends la cote entre le sol brut existant et le bas des portes, le seuil de la porte d’entrée et la première marche de l’escalier. C’est cette mesure qui dicte le système à utiliser. Si vous avez moins de 60 mm, oubliez l’hydraulique classique : direction le plancher sec ou l’électrique.
2. Ne sacrifiez jamais l’isolant. C’est tentant de réduire l’épaisseur de l’isolant pour gagner 2 ou 3 cm. Mais un isolant trop mince, c’est de la chaleur envoyée vers la cave ou le vide sanitaire. Sur un chantier à Voiron, j’ai repris une installation où le poseur avait mis seulement 30 mm de polystyrène sur terre-plein : la facture de chauffage du client était 35 % plus élevée que prévu. Préférez un isolant performant (polyuréthane) moins épais plutôt qu’un isolant bas de gamme plus épais.
3. Vérifiez la charge admissible du plancher. En étage, un plancher bois traditionnel supporte rarement plus de 150 kg/m². Une chape fluide de 5 cm pèse déjà 120 kg/m² : c’est la limite. Faites vérifier la structure par un bureau d’études avant de couler quoi que ce soit. J’ai vu un plancher fléchir dangereusement dans une maison à ossature bois en Nord-Isère parce que ce point avait été négligé.
4. Anticipez le revêtement de sol. Un carrelage de 10 mm collé au peigne de 6 mm ajoute 13 à 15 mm. Un parquet flottant avec sous-couche ajoute 10 à 12 mm. Un sol souple vinyle, seulement 3 à 5 mm. Si chaque millimètre compte, le choix du revêtement fait partie de l’équation. Attention aussi à la résistance thermique du revêtement : un parquet épais (R > 0,15 m².K/W) réduit significativement les performances du plancher chauffant.
5. Prévoyez le raccordement électrique. Que votre plancher chauffant soit hydraulique (il faut alimenter la pompe et les actionneurs de collecteur) ou électrique (alimentation directe des trames), le schéma de branchement du compteur doit être adapté. Pour un système électrique, il faut un circuit dédié protégé par un disjoncteur adapté au calibre de la trame, conformément à la norme NF C 15-100. Je vérifie aussi systématiquement l’état du raccordement des radiateurs existants pour anticiper la transition.
6. Pensez au bande périphérique. On l’oublie souvent, mais la bande de désolidarisation périphérique (5 à 10 mm d’épaisseur, posée tout le tour de la pièce) est obligatoire. Elle absorbe la dilatation de la chape lors des cycles de chauffe. Ne la comptez pas dans l’épaisseur verticale, mais prévoyez-la dans votre budget et votre planning.
C’est ce document qui protège votre garantie décennale. Le label Qualit’EnR permet de vérifier les qualifications des professionnels intervenant sur ce type d’installation.
À retenir
- Mesurez la hauteur disponible entre le sol brut et les seuils de portes avant de choisir votre système : c’est cette cote qui détermine tout
- Respectez les épaisseurs minimales de chape du DTU 65.14 : 30 mm au-dessus des tubes en chape fluide, 40 mm en chape traditionnelle
- Privilégiez un isolant polyuréthane pour gagner 20 à 30 mm par rapport au polystyrène expansé à performance égale
- En rénovation avec moins de 60 mm disponibles, orientez-vous vers un plancher chauffant sec (25 à 50 mm) ou une trame électrique (3 à 5 mm)
- Faites vérifier la charge admissible du plancher par un bureau d’études avant de couler une chape en étage : 120 kg/m² minimum requis
Questions fréquentes
Quelle épaisseur pour un plancher chauffant ?
L’épaisseur totale d’un plancher chauffant dépend du système choisi. Un plancher chauffant hydraulique classique avec chape fluide mesure entre 100 et 130 mm (isolant + tubes + chape, hors revêtement). Un système sec descend à 25 à 50 mm. Un plancher chauffant électrique en trame ultra-mince n’ajoute que 3 à 5 mm de surépaisseur. L’épaisseur de l’isolant constitue la variable d’ajustement principale, dictée par la réglementation thermique en vigueur.
En comptant toutes les couches (isolant, système de fixation, tubes ou câbles, chape et revêtement de sol), l’épaisseur d’un plancher chauffant va de 15 mm (trame électrique sous carrelage sans isolant supplémentaire) à 150 mm (hydraulique classique avec isolant renforcé RE 2020 et chape traditionnelle). La configuration la plus courante en maison individuelle, un hydraulique avec chape fluide et isolant standard, se situe autour de 110 à 125 mm revêtement compris.Quelle est l’épaisseur d’un plancher chauffant ?
Selon le DTU 65.14, l’épaisseur minimale de la chape au-dessus des tubes est de 30 mm pour une chape fluide (anhydrite ou ciment) et de 40 mm pour une chape traditionnelle au mortier. En comptant le diamètre du tube (16 mm standard), l’épaisseur totale de chape est d’environ 46 à 50 mm en fluide et 55 à 65 mm en traditionnelle. Descendre en dessous de ces valeurs expose à des fissures et à des points chauds localisés.Quelle est l’épaisseur minimale de la chape pour un plancher chauffant ?
Un plancher chauffant sec, qui utilise des plaques rainurées au lieu d’une chape, mesure entre 25 et 50 mm d’épaisseur totale, isolant mince inclus. C’est la solution la plus compacte en hydraulique, idéale pour la rénovation quand la hauteur sous plafond est limitée ou quand le plancher existant ne supporte pas le poids d’une chape (plancher bois, par exemple). Le surcoût en fourniture (60 à 120 €/m²) est compensé par l’absence de temps de séchage.Quelle est l’épaisseur d’un plancher chauffant sec ?
Oui, à condition de choisir le bon système. Trois options permettent de limiter la perte de hauteur en rénovation : la trame électrique ultra-mince (3 à 5 mm, posée directement dans la colle à carrelage), le plancher chauffant sec hydraulique (25 à 50 mm, sans chape à couler), ou le câble électrique sous ragréage (40 à 65 mm). Le choix dépend de la hauteur disponible sous les seuils de portes, de la charge admissible du plancher et du type de chauffage souhaité.Peut-on poser un plancher chauffant en rénovation sans perdre trop de hauteur ?
En RE 2020, la résistance thermique minimale de l’isolant sous plancher chauffant sur terre-plein est de R = 3,70 m².K/W. Cela correspond à environ 120 mm de polystyrène expansé ou 85 mm de polyuréthane. Sur vide sanitaire, le R minimal descend à 3,00 m².K/W, soit environ 100 mm de PSE ou 70 mm de PU. Le polyuréthane permet de gagner 30 à 40 mm d’épaisseur par rapport au polystyrène, un avantage décisif en rénovation.Quelle épaisseur d’isolant pour un plancher chauffant en RE 2020 ?
Laurent Vidal est artisan électricien indépendant en Isère depuis 2003. Il intervient sur la rénovation électrique, la mise aux normes et les bornes de recharge, et tient son carnet technique en ligne.
