Schema tableau electrique maison 100m2 : tout savoir

Depuis 2003, j’interviens dans toute l’Isère pour rénover des installations électriques. Et s’il y a bien une étape que trop de particuliers négligent, c’est le schéma du tableau électrique. Sur une maison de 100 m², ce schéma conditionne tout : la sécurité, la conformité au Consuel, le confort au quotidien et même la revente du bien. Je vous livre ici tout ce que j’explique à mes clients avant de poser le premier disjoncteur.

Pourquoi un schéma est indispensable avant de câbler

Un tableau électrique sans schéma préalable, c’est comme une maison sans plan d’architecte. J’ai perdu le compte des chantiers où je suis intervenu pour corriger un tableau monté « au feeling ». Le résultat est toujours le même : des circuits mal répartis, des protections sous-dimensionnées, et un refus du Consuel lors du contrôle de conformité.

Le schéma de votre tableau électrique pour une maison de 100 m² remplit trois fonctions essentielles. D’abord, il garantit que chaque circuit est protégé par le bon calibre de disjoncteur et la bonne section de câble. Ensuite, il permet de vérifier la conformité à la norme NF C 15-100 sur Légifrance avant même de tirer un seul fil. Enfin, il constitue un document de référence pour toute intervention future : dépannage, extension ou revente.

Sur mes chantiers en Isère, je dessine systématiquement le schéma unifilaire complet avant de commander le moindre matériel. C’est ce document que le Consuel vérifie, et c’est celui que je laisse dans la Gaine Technique de Logement (GTL) à la fin du chantier. Si vous envisagez de rénover votre installation, prenez le temps de comprendre ce schéma : c’est le meilleur investissement que vous puissiez faire.

Ce que la norme NF C 15-100 impose pour 100 m²

La norme NF C 15-100 est le texte de référence pour toute installation électrique en France. Pour une maison de 100 m² avec 4 à 5 pièces principales, voici les exigences que j’applique sur chaque chantier :

Le tableau doit être installé dans la GTL, à une hauteur comprise entre 0,50 m et 1,80 m du sol (axe des manettes). Il faut prévoir un espace libre d’au moins 600 mm de large devant le tableau. Le disjoncteur de branchement (DB) 500 mA sélectif se place en tête, généralement en 15/45 A ou 30/60 A selon la puissance souscrite auprès d’Enedis.

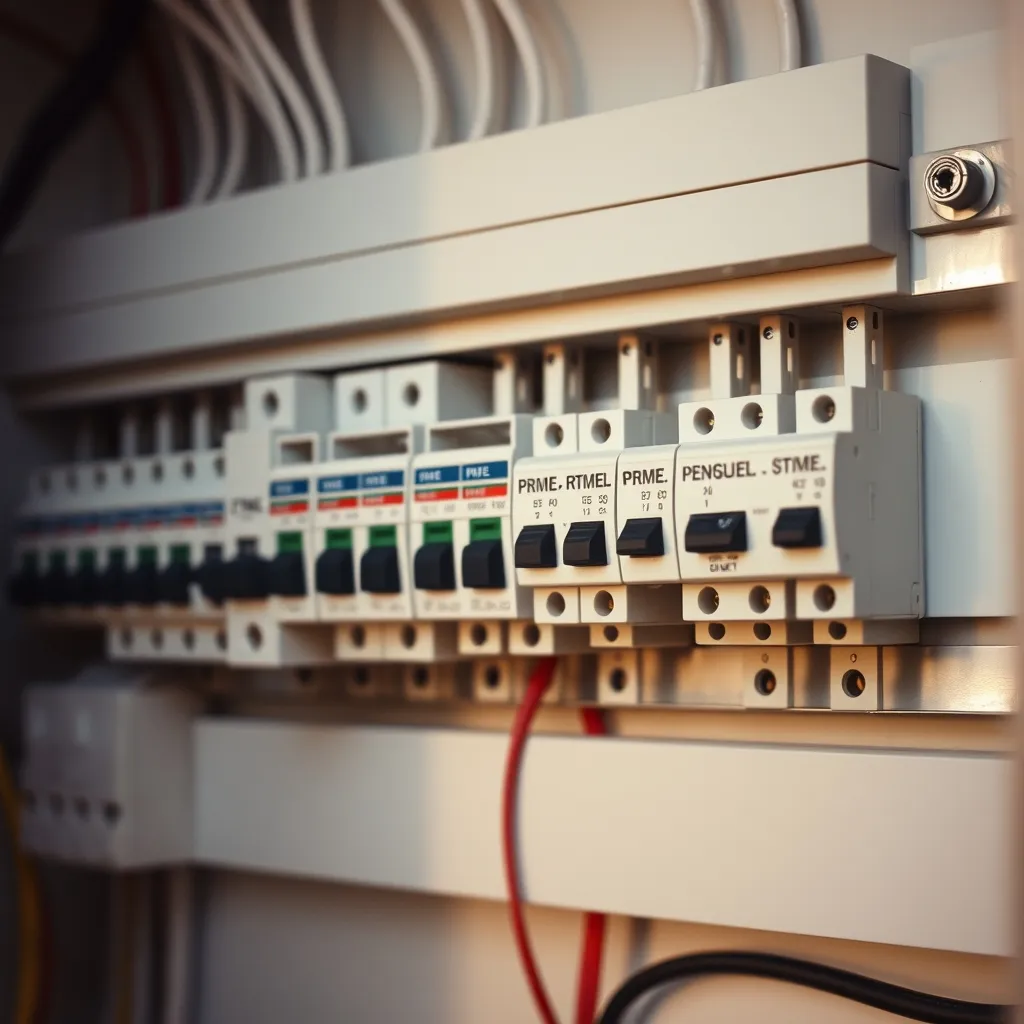

La norme impose au minimum deux interrupteurs différentiels 30 mA : au moins un de type A (pour les circuits spécialisés comme la plaque de cuisson ou le lave-linge) et au moins un de type AC pour les circuits généraux. En pratique, pour 100 m², j’en pose systématiquement trois ou quatre pour une meilleure sélectivité. Chaque différentiel protège au maximum 8 circuits en aval.

Autre point souvent oublié : la norme exige une réserve de 20 % de modules libres dans le tableau. Sur un coffret de 39 modules (3 rangées de 13), cela représente environ 8 emplacements vides. Ces réserves servent à accueillir les futurs circuits : une borne de recharge pour véhicule électrique, un circuit domotique ou une extension de la maison.

Liste complète des circuits obligatoires

Pour une maison de 100 m² comptant 4 pièces principales (séjour, 3 chambres), une cuisine et une salle de bains, voici la liste des circuits que je câble systématiquement. Ce sont les minimums imposés par la NF C 15-100, auxquels j’ajoute les circuits de confort que je recommande après plus de vingt ans de métier.

Au total, pour une maison de 100 m², je câble en moyenne 15 à 18 circuits. Si vous chauffez à l’électrique avec des radiateurs à brancher dans chaque pièce, comptez 3 à 4 circuits supplémentaires rien que pour le chauffage. Pour les volets roulants électriques, je recommande un circuit dédié par groupe de 5 volets maximum.

Comment répartir les disjoncteurs dans les rangées

C’est la question que je reçois le plus souvent : comment organiser les disjoncteurs dans le tableau ? La réponse tient en une règle d’or et trois principes pratiques.

La règle d’or : chaque rangée commence par un interrupteur différentiel (2 modules) suivi de ses disjoncteurs divisionnaires. On ne mélange jamais les circuits protégés par des différentiels différents sur la même rangée. En Isère, les contrôleurs Consuel sont particulièrement vigilants sur ce point.

Premier principe : répartir les circuits d’éclairage et de prises sur des différentiels distincts. Si un défaut fait disjoncter un différentiel, vous gardez la lumière ou les prises. Je place toujours au moins un circuit d’éclairage sur chaque différentiel pour qu’aucune zone de la maison ne soit dans le noir complet en cas de déclenchement.

Deuxième principe : regrouper les circuits spécialisés sous le différentiel de type A. Plaque de cuisson, lave-linge, et éventuellement la borne de recharge sont protégés par ce différentiel qui détecte les courants de fuite à composante continue. C’est une obligation de la norme que beaucoup de bricoleurs ignorent.

Troisième principe : équilibrer le nombre de circuits par rangée. Sur un tableau 3 rangées, visez 5 à 6 disjoncteurs par rangée (en comptant les modules du différentiel). Cela laisse la réserve de 20 % exigée par la norme et facilite le repérage. Si vous avez besoin de plus de détails sur les installations triphasées, consultez mon guide sur le schéma de tableau électrique triphasé.

Exemple concret de schéma à 3 rangées

Voici l’organisation type que je mets en œuvre sur une maison de 100 m² avec chauffage électrique, 3 chambres, un séjour-cuisine ouvert et une salle de bains. Ce schéma correspond à un tableau 3 rangées de 13 modules (soit un coffret standard Legrand, Schneider ou Hager).

Rangée 1 : Interrupteur différentiel 40 A type AC

• Éclairage séjour-cuisine : disjoncteur 10 A
• Éclairage chambres 1 et 2 : disjoncteur 10 A
• Prises séjour : disjoncteur 16 A
• Prises chambres 1 et 2 : disjoncteur 16 A
• Volets roulants groupe 1 : disjoncteur 16 A
• Réserve : 1 emplacement libre

Rangée 2 : Interrupteur différentiel 40 A type A

• Plaque de cuisson : disjoncteur 32 A (2 modules)
• Four : disjoncteur 20 A
• Lave-linge : disjoncteur 20 A
• Lave-vaisselle : disjoncteur 20 A
• Sèche-linge : disjoncteur 20 A
• Réserve : 1 emplacement libre

Rangée 3 : Interrupteur différentiel 40 A type AC

• Éclairage chambre 3 + salle de bains : disjoncteur 10 A
• Prises chambre 3 + salle de bains : disjoncteur 16 A
• Chauffe-eau + contacteur heures creuses : disjoncteur 20 A (contacteur = 2 modules)
• VMC : disjoncteur 2 A
• Congélateur : disjoncteur 16 A
• Réserve : 2 emplacements libres

Si la maison dispose d’un chauffage électrique, j’ajoute une quatrième rangée avec un différentiel dédié pour les circuits de chauffage. Pour les radiateurs avec fil pilote, je prévois également un circuit de gestion centralisée. Cette configuration s’adapte aussi pour une maison de 80 m² (2 rangées suffisent souvent) ou pour un schéma tableau électrique maison 150 m² (4 rangées minimum). L’essentiel est d’adapter le dimensionnement à vos besoins réels.

Les 7 erreurs que je vois le plus souvent sur les schémas

En vingt-trois ans de métier, j’ai relevé les mêmes erreurs à répétition sur les schémas réalisés par des particuliers ou des artisans peu scrupuleux. Voici les sept pièges à éviter absolument.

1. Trop de circuits sous un seul différentiel. La norme autorise 8 circuits maximum par interrupteur différentiel. Je vois régulièrement des tableaux où 10 ou 12 disjoncteurs sont raccordés au même différentiel. En cas de fuite, la sélectivité est compromise et tout un pan de la maison disjoncte.

2. Pas de différentiel type A. Le type A est obligatoire pour la plaque de cuisson et le lave-linge. Un tableau avec uniquement des différentiels type AC ne passera pas le contrôle Consuel. C’est pourtant l’erreur la plus fréquente dans les kits « prêts à poser » vendus en grande surface.

3. Oublier la réserve de 20 %. Un tableau plein à ras bord est un tableau qui pose problème dès le premier ajout. Quand un client veut ajouter une borne IRVE ou un circuit pour un raccordement de panneaux solaires, il faut de la place. Sans réserve, c’est un remplacement complet du coffret.

4. Mélanger éclairage et prises sur le même circuit. C’est interdit par la norme. Un circuit d’éclairage (10 A, 1,5 mm²) et un circuit de prises (16 A, 2,5 mm²) sont deux choses distinctes. Les mélanger crée un risque de surcharge et complique le diagnostic en cas de panne.

5. Sous-dimensionner la section des câbles. Un disjoncteur 20 A sur du câble 1,5 mm², c’est un incendie en puissance. Le disjoncteur protège le câble, pas l’inverse. Si le calibre du disjoncteur ne correspond pas à la section du câble, c’est le câble qui surchauffe avant que le disjoncteur ne déclenche.

6. Oublier le circuit VMC. La VMC doit avoir son propre disjoncteur 2 A dédié. Je la vois souvent raccordée sur un circuit d’éclairage. Résultat : quand on coupe la lumière du grenier, la ventilation s’arrête et l’humidité s’installe. Le guide ventilation de l’ADEME rappelle l’importance d’une VMC fonctionnelle en permanence.

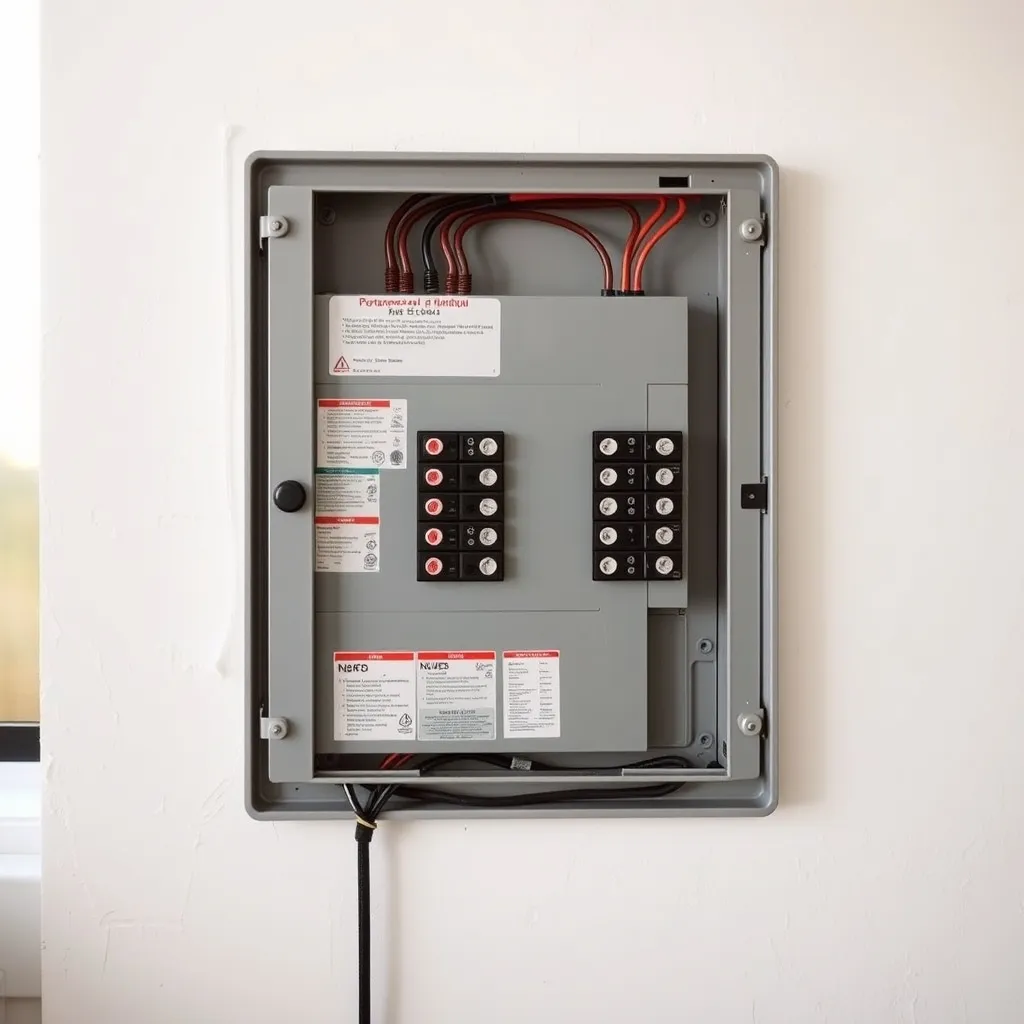

7. Ne pas repérer les circuits. Un tableau sans étiquettes, c’est un cauchemar pour le dépannage. La norme impose un repérage clair et lisible de chaque circuit. J’utilise des étiquettes gravées, jamais du simple ruban adhésif qui se décolle en quelques mois. Si vous avez besoin d’intervenir en urgence sur votre installation, un bon repérage peut faire la différence entre 5 minutes de recherche et une heure dans le noir. J’en parle d’expérience quand j’interviens pour un déplacement de prise électrique sur des installations anciennes.

Prix d’un tableau électrique pour 100 m² en 2026

Le budget dépend de trois facteurs : la marque du matériel, le nombre de circuits, et le coût de la main-d’œuvre. Voici les fourchettes que je pratique en Isère et qui correspondent aux tarifs constatés dans le département 38.

Ces prix couvrent la fourniture et la pose du tableau seul, sans la rénovation des circuits existants. Si toute l’installation est à reprendre (tirage de câbles, saignées dans les murs, pose de prises et interrupteurs), le budget global d’une rénovation électrique complète pour 100 m² se situe entre 8 000 et 15 000 € TTC.

Mon conseil : ne faites pas l’impasse sur la qualité des différentiels et des disjoncteurs. Les marques comme Legrand, Schneider Electric et Hager offrent une fiabilité éprouvée et une garantie de disponibilité des pièces sur le long terme. Un tableau électrique bien posé dure 30 ans ; ce n’est pas le poste sur lequel il faut économiser 50 €. Pour comprendre les habilitations nécessaires pour intervenir, je vous renvoie à mon guide dédié.

Comment dessiner son schéma électrique étape par étape

Vous souhaitez réaliser votre propre schéma électrique de maison individuelle ? Voici la méthode que j’utilise sur chaque chantier, simplifiée pour être accessible à un particulier motivé.

Étape 1 : Le plan de la maison. Partez du plan d’architecte ou d’un relevé coté de votre habitation. Reportez chaque pièce avec ses dimensions. Positionnez les portes et fenêtres, car elles conditionnent l’emplacement des interrupteurs et des prises.

Étape 2 : Le plan d’implantation. Placez sur le plan tous les points d’utilisation : prises, interrupteurs, points lumineux, sorties de câble pour les appareils fixes (chauffe-eau, VMC, plaque). Respectez les minimums de la NF C 15-100 : 5 prises dans le séjour, 3 prises dans chaque chambre, 6 prises dans la cuisine dont 4 au-dessus du plan de travail.

Étape 3 : Le regroupement en circuits. Affectez chaque point d’utilisation à un circuit. Respectez les maximums : 8 points lumineux par circuit d’éclairage, 8 prises par circuit de prises. Les gros consommateurs (plaque, four, lave-linge) ont chacun leur circuit dédié.

Étape 4 : Le schéma unifilaire. Dessinez le tableau avec ses rangées. En tête de chaque rangée, placez l’interrupteur différentiel. Ajoutez les disjoncteurs avec leur calibre. Reliez chaque disjoncteur à son circuit sur le plan d’implantation. Indiquez la section du câble pour chaque liaison.

Étape 5 : La vérification. Contrôlez que chaque différentiel protège au maximum 8 circuits. Vérifiez la correspondance calibre/section. Assurez-vous que la réserve de 20 % est respectée. Relisez la norme, ou mieux, faites valider votre schéma par un professionnel avant de câbler. N’oubliez pas de prendre en compte le schéma de branchement du compteur Linky en amont de votre tableau.

Pour le dessin lui-même, vous pouvez utiliser un logiciel gratuit ou un simple tableur. L’essentiel est la clarté et l’exhaustivité, pas l’esthétique du rendu.

Schéma tableau électrique maison 100 m² en PDF et outils gratuits

De nombreux particuliers cherchent un schéma tableau électrique maison 100 m² en PDF prêt à l’emploi. Ces documents existent, mais je tiens à vous mettre en garde : un schéma générique ne remplace jamais une étude personnalisée. Chaque maison a ses spécificités : nombre de pièces, mode de chauffage, présence d’un garage, d’un sous-sol, d’une piscine.

Cela dit, certains outils en ligne sont utiles pour dégrossir votre projet. Les configurateurs proposés par Legrand et Schneider Electric permettent de sélectionner vos pièces, d’indiquer vos équipements, et de générer un schéma de base conforme à la norme. Le configurateur Legrand pour tableau 100 m² est particulièrement bien fait et propose un récapitulatif en PDF téléchargeable.

Pour un schéma tableau électrique gratuit, vous pouvez aussi utiliser des logiciels comme ProfiCAD (version gratuite limitée à un usage personnel) ou tout simplement un tableur de type LibreOffice Calc. L’idée est de créer un tableau avec une colonne par rangée, une ligne par module, et de renseigner le type de protection, le calibre et le circuit alimenté.

Si vous souhaitez aller plus loin dans la compréhension de votre installation, mes articles sur le montage d’une prise électrique et sur les symboles du compteur Linky vous donneront des bases solides pour comprendre la logique de votre installation.
