Compteur Linky C1, C2, I1, I2 : décryptage des contacts

En vingt-trois ans d’interventions sur les tableaux électriques de l’Isère, je n’ai jamais autant répondu à la même question qu’en ce moment : « Laurent, c’est quoi ces bornes C1, C2, I1, I2 sous le capot du Linky ? » La réponse est simple quand on sait où regarder, mais le moindre mauvais branchement peut neutraliser votre contacteur jour/nuit ou fausser votre suivi de consommation. Dans ce guide, je vous explique le rôle exact de chaque contact, le câblage pas à pas, et les pièges que je croise chaque semaine sur les chantiers.

Comprendre les contacts du compteur Linky

Le compteur Linky possède deux types de sorties accessibles sous le capot inférieur, celui que votre électricien peut ouvrir sans briser le plombage Enedis. Ces sorties se répartissent en deux groupes bien distincts :

• C1 et C2 : un contact sec (sans tension propre) piloté par le signal tarifaire d’Enedis. C’est lui qui dit à votre installation « bascule en heures creuses ».
• I1 et I2 : une sortie de télé-information client (TIC) qui transmet les données de consommation sous forme de trames numériques.

Ces bornes remplacent l’ancien système de la sortie fil pilote EDF présent sur les compteurs électromécaniques et électroniques. Sur un schéma de branchement du compteur Linky, vous les repérez toujours en partie basse du boîtier, à gauche des bornes de puissance.

Attention à ne pas confondre avec les bornes de puissance (phase et neutre en entrée/sortie) qui, elles, sont sous le capot supérieur plombé. L’intervention sur C1/C2 et I1/I2 ne nécessite pas de toucher au plombage réseau d’Enedis, conformément à la documentation technique Enedis sur le compteur Linky.

Bornes C1 et C2 : le contact sec jour/nuit

Le contact C1/C2 est ce qu’on appelle en électricité un contact sec. Cela signifie qu’il ne fournit aucune tension : il se contente de fermer ou d’ouvrir un circuit, exactement comme un interrupteur. Quand Enedis envoie le signal « heures creuses » via le réseau CPL (courant porteur en ligne), le Linky ferme le contact entre C1 et C2. Quand les heures pleines reprennent, il l’ouvre.

Les caractéristiques techniques de ce contact sont précises :

• Pouvoir de coupure : 2 A maximum sous 250 V AC
• Type de contact : libre de potentiel (pas de polarité à respecter)
• Durée de vie : plus de 100 000 manœuvres
• Section de raccordement : 1 à 1,5 mm²

Ce contact ne peut pas alimenter directement un ballon d’eau chaude. Sa puissance est bien trop faible. Il sert exclusivement à piloter la bobine d’un contacteur installé dans votre tableau électrique. C’est ce contacteur, calibré en 20 A ou 25 A, qui commutera la puissance vers votre chauffe-eau ou tout autre appareil en tarif heures creuses.

Sur le terrain, je constate que beaucoup de particuliers confondent le rôle de ce contact avec celui d’un relais de puissance. Résultat : certains tentent de brancher un fil pilote de radiateur directement sur C1/C2, ce qui est une erreur. Le contact sec ne délivre aucun signal de programmation ; il se comporte comme un simple interrupteur on/off.

Comment brancher les bornes C1 et C2 sur le Linky

Voici la procédure que j’applique systématiquement sur mes chantiers en Isère. Elle respecte la norme NF C 15-100 et les préconisations d’Enedis.

Matériel nécessaire

• Un contacteur jour/nuit modulaire (type CT 20 A ou 25 A selon la puissance du ballon)
• Du câble H07V-U ou H07V-K en 1,5 mm² pour le circuit de commande
• Un disjoncteur 2 A dédié à la protection du circuit de commande
• Un tournevis d’électricien isolé
• Un multimètre

Étapes de branchement

1. Coupez le disjoncteur général du tableau avant toute intervention. Même si le contact C1/C2 est hors tension, vous allez manipuler des fils dans le tableau.
2. Ouvrez le capot inférieur du Linky (celui accessible sans outil spécial ; un simple tournevis plat suffit sur la plupart des modèles).
3. Repérez les bornes C1 et C2 : elles sont marquées sur le boîtier. C1 est à gauche, C2 à droite.
4. Insérez un fil de 1,5 mm² dans la borne C1, un autre dans la borne C2. Serrez fermement les vis de serrage.
5. Acheminez ces deux fils jusqu’à votre tableau électrique, en passant par la gaine ICTA existante si possible.

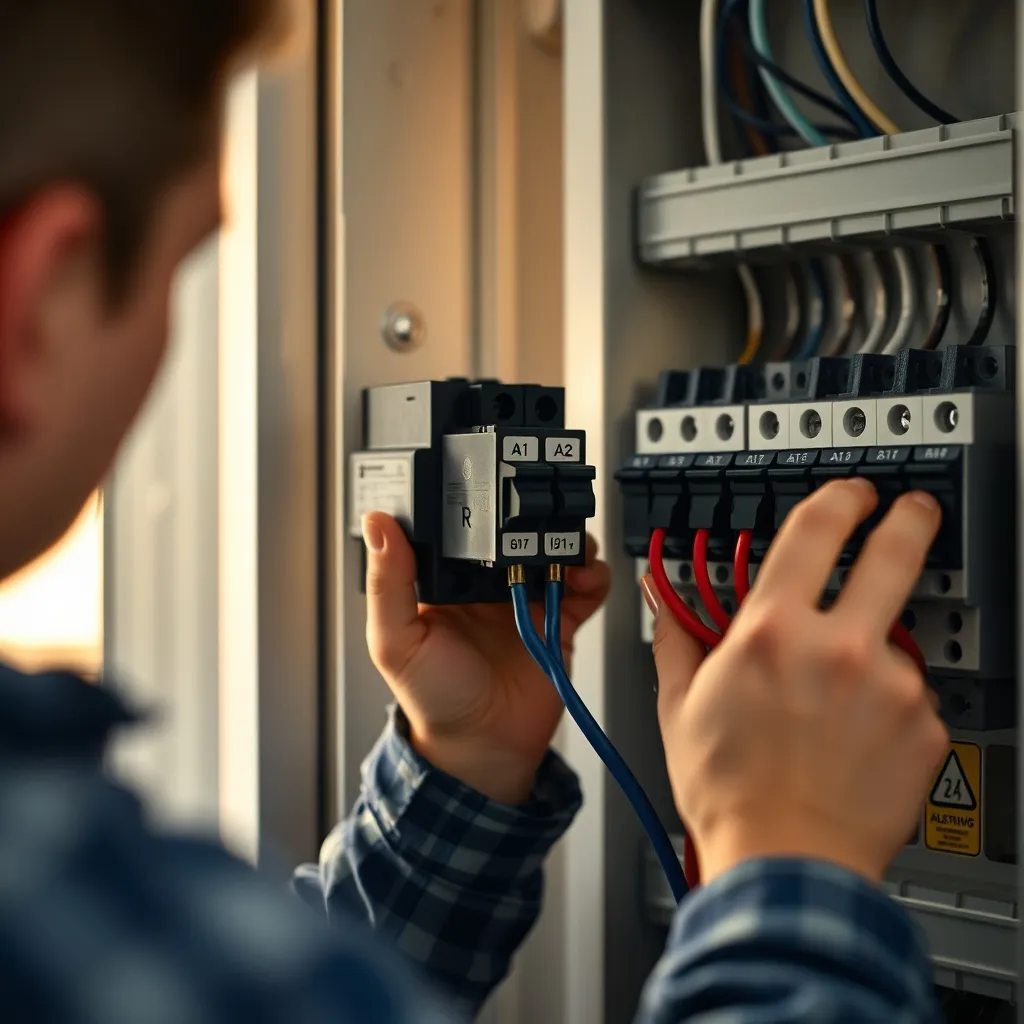

6. Dans le tableau, raccordez ces deux fils sur les bornes A1 et A2 du contacteur jour/nuit (entrée bobine).
7. Intercalez un disjoncteur 2 A sur le circuit de commande pour protéger le contact sec du Linky.
8. Rétablissez le courant et vérifiez le fonctionnement en passant le contacteur en position « Auto ».

Pour un schéma de branchement complet du compteur Linky, consultez mon guide dédié qui détaille chaque connexion avec des repères visuels.

Un point important : le contact C1/C2 est libre de potentiel, ce qui signifie qu’il n’y a pas de sens de branchement obligatoire. Inverser C1 et C2 ne change rien au fonctionnement. En revanche, si votre contacteur ne commute pas, le problème vient souvent d’ailleurs : bobine défectueuse, disjoncteur de commande déclenché, ou absence de signal tarifaire dans la programmation Linky.

Bornes I1 et I2 : la télé-information client

Les bornes I1 et I2 remplissent un rôle totalement différent. Elles constituent la sortie TIC (Télé-Information Client) du compteur. Cette sortie transmet en permanence un flux de données série contenant toutes les informations de votre compteur : index de consommation, puissance instantanée, option tarifaire, intensité par phase, etc.

Concrètement, I1 et I2 délivrent un signal modulé à 50 kHz de très faible puissance. Ce signal est destiné à être capté par un module externe : un gestionnaire d’énergie, un afficheur déporté, ou un boîtier de suivi comme l’Ecojoko, le Voltalis ou le module Zigbee de certaines box domotiques.

Les caractéristiques techniques de la sortie TIC :

• Tension de sortie : signal modulé, pas une alimentation
• Protocole : trame série conforme à la norme Enedis
• Mode standard (Linky) : 9 600 bauds
• Mode historique (compatibilité anciens compteurs) : 1 200 bauds
• Raccordement : câble 2 fils en 1,5 mm² maximum

Le mode de la TIC (historique ou standard) dépend de la configuration de votre Linky. Depuis le déploiement massif, la plupart des compteurs sont configurés en mode standard. Si vous branchez un boîtier de suivi et qu’il n’affiche rien, vérifiez la compatibilité du mode TIC avec votre appareil. Un appel à Enedis (ou à votre fournisseur) permet de basculer le mode si nécessaire.

Les bornes I1 et I2 sont parfois déjà occupées par un câble installé lors de la pose du Linky. Ce câble relie souvent le compteur à un émetteur radio Euridis (boîtier rond bleu ou gris fixé à côté du compteur). Si c’est le cas chez vous, ne débranchez pas ce câble sans précaution : il sert à la transmission des données vers Enedis pour la relève à distance.

Comment débrancher ou intervenir sur I1 et I2

C’est une question que je reçois souvent, notamment de clients qui souhaitent installer un gestionnaire d’énergie connecté. Voici ce qu’il faut savoir.

Peut-on débrancher les câbles I1/I2 ? Techniquement, oui. Si les bornes I1 et I2 sont occupées par un câble relié à un émetteur Euridis dont vous n’avez pas l’usage, vous pouvez le retirer. Mais je recommande de vérifier d’abord auprès d’Enedis que ce boîtier n’est pas utilisé pour votre relève. Dans la grande majorité des cas, le Linky transmet ses données par CPL (courant porteur en ligne) et l’émetteur Euridis est un doublon ; le retrait est alors sans conséquence.

La procédure est simple :

1. Ouvrez le capot inférieur du Linky.
2. Desserrez les vis des bornes I1 et I2 avec un tournevis plat isolé.
3. Retirez les fils existants.

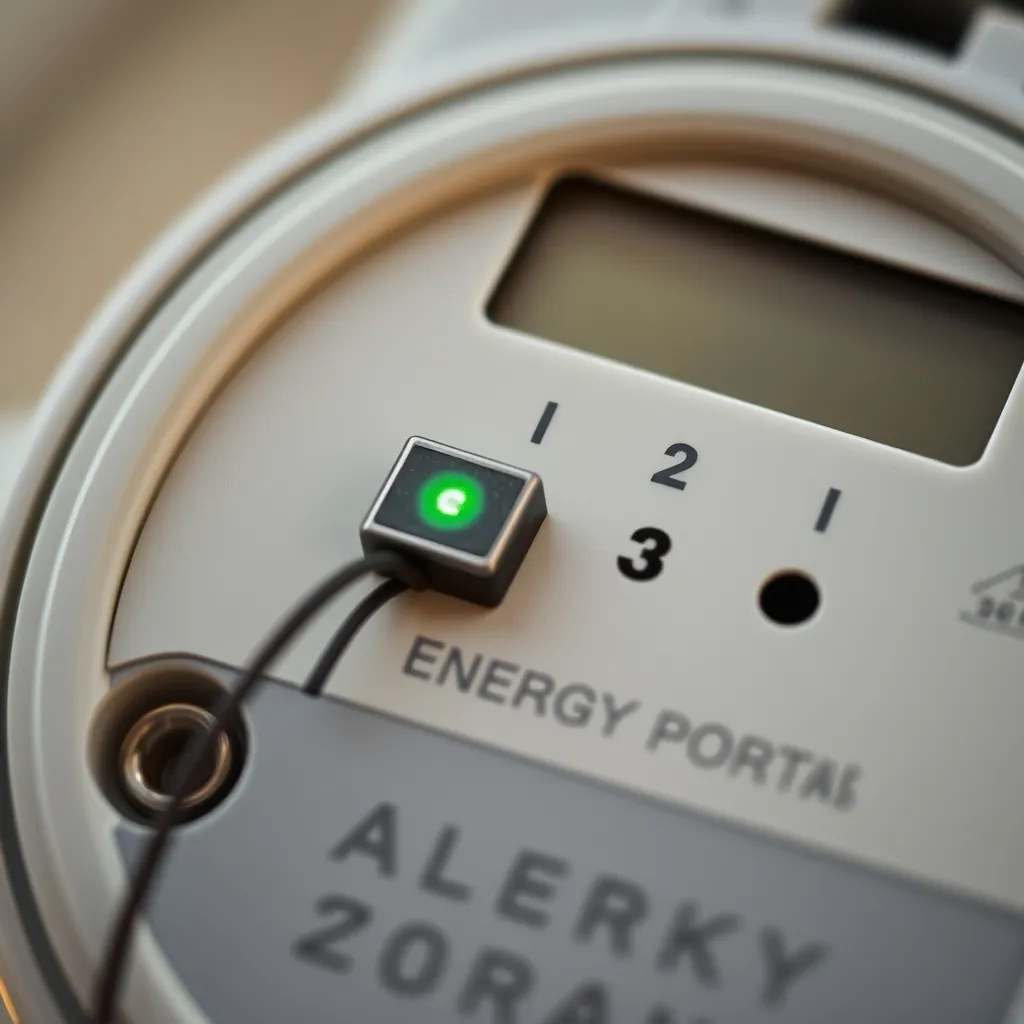

4. Branchez les fils de votre nouveau module de suivi (Ecojoko, module TIC, etc.).
5. Serrez les vis et refermez le capot.

Cette intervention ne coupe aucune alimentation et ne modifie en rien le fonctionnement du compteur. Vous ne touchez pas aux bornes de puissance. Aucun risque de disjonction, aucun plomb à briser. Pour autant, si vous n’êtes pas à l’aise, faites appel à un électricien ; l’intervention prend moins de 15 minutes et coûte généralement entre 50 et 80 € en Isère.

Si vous souhaitez comprendre les différents symboles affichés sur votre compteur Linky, j’ai rédigé un guide complet qui passe en revue chaque pictogramme de l’écran.

Comment ouvrir les ports C1 et C2 du compteur Linky

« Ouvrir les ports C1/C2 » est une expression que j’entends souvent chez mes clients, et elle recouvre en réalité deux situations distinctes :

1. Ouvrir physiquement l’accès aux bornes

Le capot inférieur du Linky se retire en insérant un tournevis plat dans l’encoche prévue à cet effet, en partie basse du compteur. Sur certains modèles (notamment les Linky G1 installés avant 2019), le capot est simplement clipsé. Sur les modèles plus récents (G3), une vis quart de tour le maintient. Aucun plomb Enedis ne protège ce capot : il est conçu pour être accessible au client ou à son électricien.

2. Activer le contact sec dans la programmation du Linky

C’est là que ça se complique. Même si vous câblez correctement C1/C2 vers votre contacteur, celui-ci ne fonctionnera pas si votre contrat d’électricité ne prévoit pas l’option heures pleines/heures creuses. Le contact sec n’est actif que lorsque Enedis a configuré le compteur pour envoyer le signal tarifaire.

Pour activer ce signal :

• Souscrivez une offre HP/HC auprès de votre fournisseur d’électricité (EDF, Engie, TotalEnergies, etc.)
• Le fournisseur transmet la demande à Enedis
• Enedis programme le Linky à distance (en quelques heures à quelques jours)
• Le contact C1/C2 commence à commuter selon les plages horaires définies

Si vous êtes en offre Base (tarif unique), le contact C1/C2 reste ouvert en permanence. C’est la cause numéro un des « pannes » de contacteur jour/nuit que je diagnostique en intervention. Avant de chercher un problème de câblage, vérifiez votre option tarifaire en appuyant sur le bouton « + » du Linky jusqu’à afficher le mode tarifaire. Pour en savoir plus sur les coûts liés au compteur, consultez mon article sur le prix du compteur Linky.

Schéma complet de câblage Linky vers tableau

Voici le principe de câblage que j’applique sur chaque installation en Isère. Ce schéma couvre à la fois le raccordement C1/C2 pour le pilotage jour/nuit et le raccordement I1/I2 pour la télé-information.

Circuit de commande C1/C2

Linky (C1) → fil 1,5 mm² → disjoncteur 2 A → fil 1,5 mm² → borne A1 du contacteur

Linky (C2) → fil 1,5 mm² → borne A2 du contacteur

Le contacteur commande ensuite le circuit de puissance du ballon d’eau chaude, protégé par un disjoncteur 20 A dédié en amont.

Circuit TIC I1/I2

Linky (I1) → fil 1,5 mm² → borne d’entrée TIC du module de suivi

Linky (I2) → fil 1,5 mm² → borne d’entrée TIC du module de suivi

Pas besoin de disjoncteur sur le circuit TIC : la puissance en jeu est négligeable. En revanche, utilisez du câble de qualité et évitez les longueurs supérieures à 50 mètres pour ne pas dégrader le signal.

Pour un schéma encore plus détaillé avec les repères de couleur des fils, je vous renvoie vers mon guide complet du branchement compteur Linky.

Erreurs fréquentes et dépannage

Après des centaines d’interventions sur des installations Linky, voici le top 5 des erreurs que je rencontre le plus souvent :

1. Pas de commutation jour/nuit malgré un câblage correct

Dans 70 % des cas, le problème vient de l’absence de programmation du signal tarifaire côté Enedis. Vérifiez votre contrat : êtes-vous bien en option HP/HC ? Si oui, contactez votre fournisseur pour vérifier que la demande de programmation a bien été transmise à Enedis.

2. Inversion C1/C2 : un faux problème

Contrairement à ce qu’on lit parfois sur les forums, inverser C1 et C2 n’a aucune incidence. Le contact est libre de potentiel, donc sans polarité. Si votre contacteur ne fonctionne pas, cherchez ailleurs : bobine grillée, disjoncteur 2 A déclenché, ou mauvais serrage des bornes.

3. Fusible C1/C2 qui saute

Certains installateurs protègent le circuit de commande avec un fusible au lieu d’un disjoncteur. Ce n’est pas interdit par la réglementation en vigueur, mais un disjoncteur 2 A est bien plus pratique : en cas de déclenchement, il suffit de le réarmer au lieu de chercher un fusible de rechange. Si votre fusible saute régulièrement, c’est probablement le signe d’un court-circuit sur le câble de commande ou d’un contacteur défaillant.

4. Câbles I1/I2 occupés par un émetteur inconnu

Ne paniquez pas : c’est généralement l’émetteur Euridis posé par le technicien Enedis. Comme expliqué plus haut, vous pouvez le retirer si la relève CPL fonctionne (ce qui est le cas pour l’immense majorité des Linky). En cas de doute, un appel au 09 72 67 50 38 (numéro Enedis Isère) vous fixera en quelques minutes.

5. Mauvaise section de câble

J’ai déjà vu des câbles de 2,5 mm² voire 4 mm² utilisés pour le circuit de commande. Ce n’est pas dangereux, mais c’est inutilement rigide et compliqué à insérer dans les bornes du Linky. Restez en 1,5 mm² souple (H07V-K), c’est le standard.

Si vous envisagez de modifier la puissance de votre abonnement en parallèle, consultez mon article pour savoir si on peut augmenter la puissance du compteur Linky soi-même.

Comparatif : contacts Linky et ancien compteur

Pour mieux comprendre les évolutions, voici un tableau comparatif entre l’ancien système et le Linky :

Le passage au Linky n’a pas modifié le principe du contact sec : c’est le même câblage côté tableau. La vraie différence, c’est que l’activation et la désactivation se font désormais à distance. Plus besoin d’attendre le passage d’un technicien pour basculer d’une offre Base vers une offre HP/HC.

Pour le Linky en triphasé, le principe reste identique : un seul contact C1/C2 commande le signal jour/nuit. Si vous avez plusieurs ballons ou circuits à piloter, il faut installer un contacteur par circuit, tous pilotés par le même contact sec, en parallèle sur les bornes A1/A2 des contacteurs. Attention toutefois à ne pas dépasser les 2 A de capacité du contact : au-delà de deux contacteurs, ajoutez un relais d’interface.

Index Linky et tarification heures pleines/heures creuses

Une question revient souvent : qu’est-ce que l’index 1 sur le Linky ? C’est tout simplement l’index de consommation en heures creuses. L’index 2 correspond aux heures pleines. Si vous êtes en tarif Base, un seul index apparaît.

Pour visualiser vos index sur le Linky :

• Appuyez sur le bouton « + » (bouton du bas) plusieurs fois
• L’écran affiche successivement : puissance apparente, option tarifaire, index 1 (HC), index 2 (HP), et d’autres données
• Chaque index est exprimé en kWh

Le lien avec les bornes C1/C2 est direct : quand le contact sec est fermé (heures creuses), la consommation s’impute sur l’index 1. Quand il est ouvert (heures pleines), elle s’impute sur l’index 2. C’est pour cela qu’un mauvais câblage du contacteur jour/nuit peut vous coûter cher : si votre ballon chauffe en heures pleines au lieu des heures creuses, la différence de tarif représente environ 30 à 40 % de surcoût sur le poste eau chaude.

Pour comprendre l’impact sur votre facture, mon article sur l’augmentation du prix de l’électricité vous donnera les derniers tarifs en vigueur. Et si vous vivez seul, consultez mon analyse du prix d’électricité mensuel pour une personne pour savoir si l’option HP/HC est rentable dans votre cas.

Un dernier point que je tiens à clarifier : le compteur Linky n’est pas obligatoire au sens strict. Si vous avez des doutes sur ce sujet, j’ai détaillé la question juridique dans mon article Le compteur Linky est-il vraiment obligatoire ?
