Comment calculer la section d’un câble électrique ?

Depuis plus de vingt ans que je tire des câbles dans les maisons de l’Isère, la question revient à chaque chantier : quelle section de câble choisir ? Un fil trop fin, c’est un risque d’incendie. Un fil trop gros, c’est du cuivre gaspillé et un budget qui flambe. Le calcul de section de câble électrique n’est pas réservé aux ingénieurs : avec les bonnes données et un peu de méthode, vous pouvez vérifier vous-même si votre installation est correctement dimensionnée. Je vous explique tout dans ce guide, formules, tableaux et pièges inclus.

Pourquoi la section d’un câble est si importante

La section d’un câble, exprimée en mm², correspond à la surface de la coupe transversale du conducteur en cuivre (ou en aluminium, plus rare en résidentiel). Plus cette surface est grande, plus le câble laisse passer de courant sans chauffer. C’est exactement comme un tuyau d’eau : un tuyau étroit limite le débit et monte en pression.

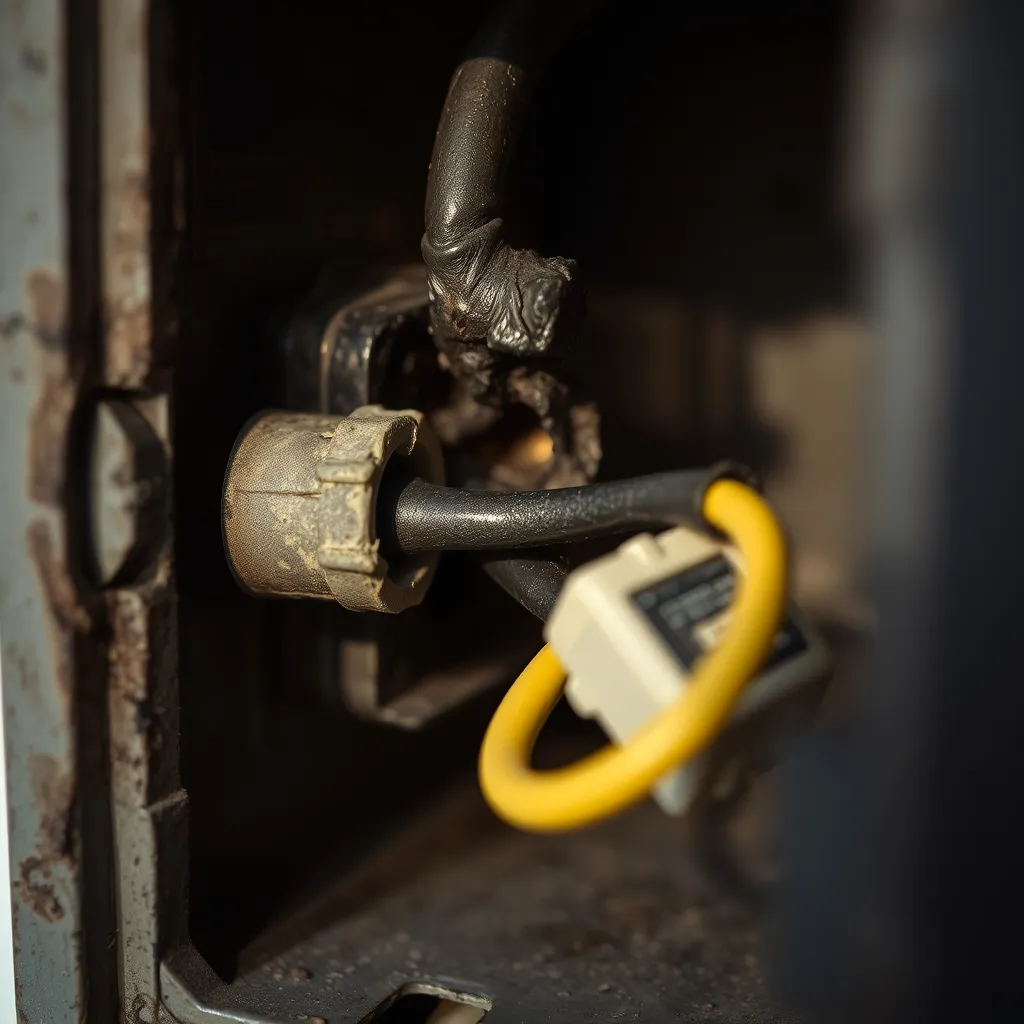

Quand un câble est sous-dimensionné par rapport au courant qui le traverse, sa résistance provoque un échauffement anormal. L’isolant PVC se dégrade, les connexions se détériorent, et au bout du compte, c’est l’incendie. Selon les chiffres de l’Observatoire national de la sécurité électrique (ONSE), environ 25 % des incendies domestiques ont une origine électrique, et le sous-dimensionnement des conducteurs en est l’une des causes principales.

À l’inverse, surdimensionner systématiquement coûte cher. Sur une rénovation complète, la différence entre du 2,5 mm² et du 4 mm² sur 200 mètres de câble représente facilement 300 à 500 € de cuivre supplémentaire, sans compter la difficulté de passage dans les gaines existantes.

Le bon dimensionnement, c’est un équilibre entre sécurité, conformité à la norme et économie. Et cet équilibre repose sur un calcul précis.

La formule de calcul de section : explication pas à pas

La formule fondamentale pour calculer la section minimale d’un câble en monophasé est la suivante :

S = (ρ × 2 × L × I) / ΔU

Où :

• S = section du câble en mm²
• ρ (rhô) = résistivité du matériau conducteur. Pour le cuivre : 0,0225 Ω·mm²/m à 25 °C. Pour l’aluminium : 0,036 Ω·mm²/m
• L = longueur du câble en mètres (distance entre le tableau et le point d’utilisation)
• I = intensité du courant en ampères
• ΔU = chute de tension admissible en volts

Le facteur 2 dans la formule correspond à l’aller-retour du courant (phase + neutre). En triphasé, ce facteur change, j’y reviens plus bas.

Pour trouver l’intensité à partir de la puissance, on utilise :

I = P / (U × cos φ)

Avec P la puissance en watts, U la tension (230 V en monophasé), et cos φ le facteur de puissance (généralement 0,8 à 1 selon les appareils). Pour un circuit résistif pur (radiateur, four), cos φ = 1. Pour un moteur, comptez 0,8.

Prenons un exemple concret. Vous voulez alimenter un four de 3 500 W situé à 20 mètres du tableau, avec une chute de tension maximale de 3 % (soit 6,9 V sur 230 V) :

• I = 3 500 / (230 × 1) = 15,2 A
• S = (0,0225 × 2 × 20 × 15,2) / 6,9 = 1,98 mm²

Le calcul donne 1,98 mm², mais la norme NF C 15-100 impose 2,5 mm² minimum pour un circuit spécialisé four avec un disjoncteur 20 A. On prend donc 2,5 mm². Le calcul confirme que cette section est suffisante pour cette longueur. Si le four était à 40 mètres, le résultat passerait à 3,96 mm² et il faudrait monter en 4 mm².

Tableau des sections imposées par la norme NF C 15-100

Avant même de sortir la calculatrice, la norme NF C 15-100, référencée par le Code de la construction, fixe des sections minimales obligatoires par type de circuit. Ces valeurs s’appliquent pour des longueurs de câble standard (jusqu’à environ 25 m). Au-delà, il faut recalculer.

Ce tableau est votre base de travail. Mais attention : ces sections sont valables pour des conditions d’installation normales (câble sous conduit encastré, température ambiante ≤ 30 °C, pas de regroupement excessif de câbles). En combles surchauffés l’été ou avec de nombreux câbles groupés dans une même gaine, il faut appliquer des coefficients de correction qui réduisent la capacité du câble et obligent à monter d’une section.

Si vous rénovez une installation ancienne, je vous recommande de lire mon article sur la réception d’un chantier électrique pour savoir exactement quoi vérifier.

Chute de tension et longueur de câble : le piège oublié

C’est le point que la plupart des bricoleurs négligent. Le cuivre n’est pas un conducteur parfait : il oppose une résistance au passage du courant, et cette résistance augmente avec la longueur. Résultat : la tension disponible en bout de câble est inférieure à celle du départ.

La norme NF C 15-100 fixe des limites de chute de tension à ne pas dépasser :

• 3 % pour les circuits d’éclairage (soit 6,9 V sur 230 V)
• 5 % pour les autres usages (soit 11,5 V sur 230 V)

Concrètement, si votre éclairage de jardin est à 50 mètres du tableau sur du 1,5 mm², voici ce qui se passe avec un circuit de 10 A :

ΔU = (ρ × 2 × L × I) / S = (0,0225 × 2 × 50 × 10) / 1,5 = 15 V, soit 6,5 % de chute de tension. C’est hors norme. Il faut passer en 2,5 mm² minimum, ce qui ramène la chute à 9 V (3,9 %), voire en 4 mm² pour être confortable.

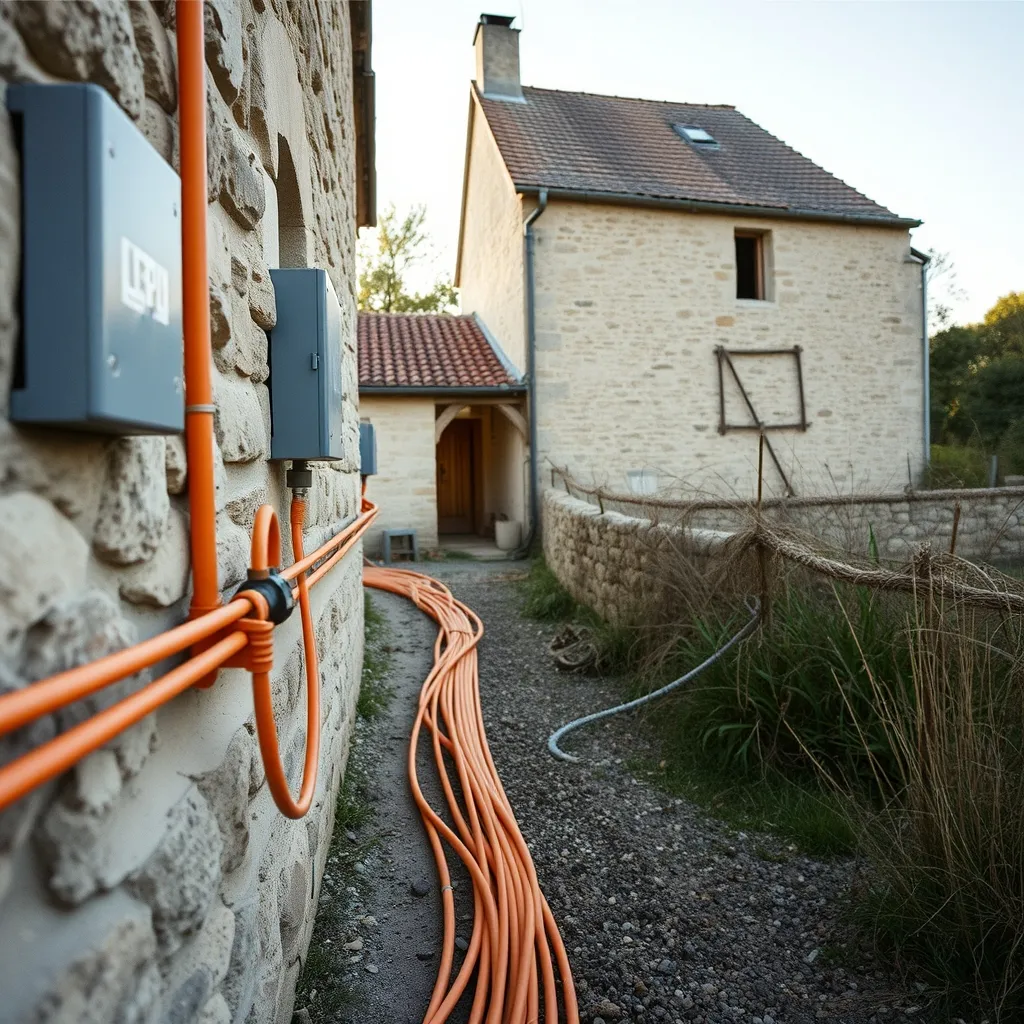

Sur les chantiers en Isère, je rencontre régulièrement ce problème dans les propriétés rurales du Vercors ou du Trièves où la distance entre le tableau et la dépendance dépasse facilement 40 mètres. Un câble de section standard ne suffit plus, et l’éclairage scintille ou les appareils chauffent mal.

Voici un tableau pratique des longueurs maximales par section en monophasé 230 V, pour une chute de tension de 3 % (éclairage) et 5 % (force) :

Ces valeurs sont des ordres de grandeur pour du cuivre en conduit encastré. Si votre longueur dépasse la valeur indiquée, montez d’une section. C’est aussi simple que cela.

Calcul de section en triphasé 400 V

En triphasé, la formule change légèrement car le courant se répartit sur trois phases. Le facteur 2 (aller-retour) est remplacé par √3, soit 1,732 :

S = (ρ × √3 × L × I) / ΔU

Et pour l’intensité :

I = P / (U × √3 × cos φ)

Avec U = 400 V entre phases.

Exemple : une pompe à chaleur triphasée de 9 000 W, cos φ de 0,85, à 30 mètres du tableau, avec 5 % de chute admissible (20 V) :

• I = 9 000 / (400 × 1,732 × 0,85) = 15,3 A
• S = (0,0225 × 1,732 × 30 × 15,3) / 20 = 0,89 mm²

Le calcul donne moins de 1 mm², mais l’intensité de 15,3 A impose au minimum un câble de 2,5 mm² pour respecter les capacités de charge admissibles. En pratique, pour une PAC, je passe systématiquement en 4 mm² avec un disjoncteur 20 A pour avoir de la marge et anticiper un éventuel surdimensionnement de puissance.

Le triphasé est courant dans les maisons anciennes de l’Isère, notamment dans le Voironnais et le Nord-Isère. Si vous avez un abonnement triphasé, chaque phase doit être équilibrée, ce qui influence aussi le choix des sections. Un déséquilibre provoque des déclenchements intempestifs du différentiel.

Les erreurs fréquentes de dimensionnement que je vois sur chantier

En vingt ans de métier, j’ai vu défiler pas mal de câblages douteux. Voici les erreurs qui reviennent le plus souvent :

1. Oublier la longueur dans le calcul. C’est l’erreur numéro un. Le particulier regarde le tableau de la norme, voit « prises = 2,5 mm² », et tire 50 mètres de 2,5 mm² vers son atelier au fond du jardin. Résultat : 8 % de chute de tension, les outils tournent au ralenti et le câble chauffe. Il fallait du 6 mm² minimum.

2. Confondre la section du câble et celle du fil. Un câble R2V 3G2,5 contient trois fils de 2,5 mm² chacun. La section utile pour le calcul, c’est celle d’un seul conducteur, pas la somme des trois.

3. Rallonger un circuit existant avec une section inférieure. Je vois régulièrement du 1,5 mm² raccordé à du 2,5 mm² avec un domino dans une boîte de dérivation au plafond. Le disjoncteur de 20 A protège le 2,5 mm², mais pas la rallonge en 1,5 mm² qui peut prendre feu. Il faut toujours que la rallonge soit de section égale ou supérieure au circuit d’origine.

4. Ignorer les coefficients de correction. Quatre circuits de chauffage dans la même gaine ICTA ? La capacité de chaque câble baisse d’environ 20 à 30 % à cause de l’échauffement mutuel. Le guide UTE C 15-105 donne les facteurs précis à appliquer.

5. Sous-dimensionner l’alimentation de la borne de recharge IRVE. Une borne de 7,4 kW tire 32 A en continu pendant des heures. Le câble doit supporter cette charge permanente sans broncher. Comptez du 10 mm² systématiquement, voire du 16 mm² si la distance dépasse 25 mètres.

6. Utiliser de l’aluminium sans adapter la section. L’aluminium conduit moins bien que le cuivre. À performance égale, il faut une section 1,6 fois plus grande. Un câble cuivre de 10 mm² équivaut à un câble aluminium de 16 mm².

Si vous repérez une odeur de brûlé au niveau d’une prise, c’est souvent le signe d’un câble sous-dimensionné ou d’un serrage défaillant. Coupez immédiatement le disjoncteur concerné et faites intervenir un professionnel.

Méthode pratique pour choisir la bonne section

Voici la méthode que j’utilise à chaque chantier, en cinq étapes :

Étape 1 : identifier le circuit. Quel appareil ou quel groupe de points alimente-t-il ? Éclairage, prises, circuit spécialisé, tableau divisionnaire ?

Étape 2 : déterminer la puissance maximale. Additionnez la puissance de tous les appareils susceptibles de fonctionner simultanément sur ce circuit. Pour un circuit prises, comptez la puissance maximale du disjoncteur (20 A × 230 V = 4 600 W).

Étape 3 : calculer l’intensité. I = P / (U × cos φ). En résidentiel monophasé, cos φ = 1 pour les résistifs, 0,8 pour les moteurs.

Étape 4 : mesurer la longueur du câble. Mesurez le trajet réel, pas la distance à vol d’oiseau. N’oubliez pas les montées, descentes et contournements. Ajoutez 10 à 15 % de marge pour les imprévus de parcours.

Étape 5 : appliquer la formule ou le tableau. Calculez la section avec la formule S = (ρ × 2 × L × I) / ΔU, puis comparez avec le minimum imposé par la norme NF C 15-100. Retenez toujours la valeur la plus grande des deux.

Pour les installations complexes, un logiciel de calcul comme celui de la plateforme EasyCalc de Nexans permet de prendre en compte automatiquement les coefficients de correction (température, regroupement, mode de pose). C’est un outil que j’utilise régulièrement pour les gros chantiers.

Si vous hésitez entre deux sections, prenez toujours la supérieure. Le surcoût est minime par rapport au risque. Sur un devis d’électricité bien détaillé, la section de chaque circuit doit apparaître clairement.

Quand faire appel à un professionnel pour le dimensionnement

Le calcul de section est accessible pour un circuit simple : une prise, un éclairage, une distance raisonnable. Mais plusieurs situations justifient l’intervention d’un électricien qualifié :

• Alimentation d’un bâtiment annexe (garage, atelier, dépendance) à plus de 30 mètres : le calcul de chute de tension devient critique et les coefficients de correction s’accumulent
• Installation triphasée : l’équilibrage des phases et le dimensionnement du neutre demandent une expertise spécifique
• Borne de recharge IRVE : la certification IRVE est obligatoire pour l’installation, et le dimensionnement conditionne la puissance disponible et la sécurité
• Rénovation complète d’un tableau avec création de multiples circuits : les interactions entre circuits, le dimensionnement de l’interrupteur différentiel et la conformité globale nécessitent une vision d’ensemble
• Passage en apparent ou en chemin de câble : les conditions de pose modifient les capacités de charge et les sections minimales

Avant de signer un devis, vérifiez que l’artisan dispose bien d’une assurance décennale à jour. C’est votre protection en cas de sinistre lié à un défaut de dimensionnement.

Pour les projets impliquant des aides à la rénovation (CEE, MaPrimeRénov’), un professionnel RGE est de toute façon requis. Le dimensionnement correct des câbles fait partie intégrante de la conformité exigée pour obtenir ces financements.

Enfin, si votre installation est ancienne et que vous constatez des pannes partielles sur un circuit ou des courts-circuits récurrents, c’est peut-être le signe que les sections d’origine sont devenues insuffisantes face aux usages actuels. Une maison des années 1970 câblée en 1,5 mm² partout ne supporte pas les appareils d’aujourd’hui.
