Tableau électrique aux normes : combien de modules, quelles protections, quel prix

Quand j’ouvre un tableau électrique chez un particulier en Isère, je sais en moins de trente secondes si l’installation tient la route ou si elle est un nid à problèmes. Un fusible en porcelaine à côté d’un disjoncteur récent, des fils volants, pas de différentiel type A, zéro réserve de modules : c’est le quotidien de mes chantiers depuis 2003. Le tableau électrique, c’est le cœur de votre installation. S’il est sous-dimensionné ou mal protégé, tout le reste en souffre. Dans cet article, je vous explique combien de modules il faut vraiment, quelles protections sont obligatoires et combien ça coûte, chiffres de chantier à l’appui.

Pourquoi votre tableau électrique doit respecter la NF C 15-100

La norme NF C 15-100 n’est pas un caprice administratif. C’est le document de référence qui fixe les règles de sécurité de toute installation électrique en France. Elle est régulièrement mise à jour ; la dernière révision significative date de l’amendement A5 de novembre 2015, complété par les fiches d’interprétation publiées jusqu’en 2025. Elle impose notamment :

• Un nombre minimum de circuits par pièce et par usage (éclairage, prises, chauffage, cuisson, etc.)
• Un calibre précis pour chaque disjoncteur divisionnaire en fonction de la section du câble
• Des interrupteurs différentiels 30 mA en tête de chaque rangée pour protéger les personnes contre l’électrocution
• Une réserve de 20 % de modules libres par rangée pour permettre des extensions
• Un tableau installé dans la GTL (gaine technique logement), accessible et à hauteur réglementaire

Un tableau non conforme, c’est un risque réel : électrocution, incendie, refus du Consuel lors de la visite de contrôle, voire impossibilité de vendre le logement sans diagnostic négatif. En rénovation, je constate que les non-conformités les plus courantes concernent justement le tableau : différentiels absents ou de mauvais type, circuits non protégés, terre défaillante.

Combien de modules prévoir selon la taille du logement

Le nombre de modules dépend directement du nombre de circuits, qui lui-même dépend de la surface, du nombre de pièces et des équipements. Un module, c’est l’unité de largeur standard d’un appareil modulaire : 17,5 mm. Un disjoncteur divisionnaire classique occupe 1 module, un interrupteur différentiel en occupe 2, un parafoudre en prend 3 ou 4.

Voici les ordres de grandeur que j’utilise pour dimensionner un tableau en Isère, réserve de 20 % incluse :

Ces chiffres ne sont pas théoriques. Ils viennent de mes chantiers réels en Isère. Un T3 à Grenoble avec chauffage électrique, un ballon d’eau chaude, un lave-linge et un sèche-linge, ça fait facilement 22 à 24 circuits. Ajoutez une borne de recharge IRVE et un circuit VMC, vous montez à 26 circuits. Avec les interrupteurs différentiels en tête de rangée et le parafoudre, on arrive vite à 48 à 52 modules au total.

Mon conseil : prenez toujours le coffret au-dessus de votre besoin immédiat. La différence de prix entre un coffret 3 rangées et un coffret 4 rangées est d’environ 40 à 80 €. Revenir plus tard pour changer de coffret, c’est une demi-journée de travail.

Les protections obligatoires rangée par rangée

La NF C 15-100 impose une architecture précise. Chaque rangée du tableau doit être protégée en tête par un interrupteur différentiel 30 mA. Derrière chaque différentiel, on place les disjoncteurs divisionnaires qui protègent chaque circuit. Voici le détail des protections obligatoires :

Les interrupteurs différentiels 30 mA

• Type AC : protège contre les fuites de courant alternatif. Convient pour l’éclairage, les prises classiques, le chauffage à fil pilote
• Type A : protège aussi contre les courants continus pulsés. Obligatoire sur le circuit plaque de cuisson, lave-linge, et borne de recharge IRVE
• Type F (ou Hi/Hpi/Si) : différentiel à immunité renforcée, recommandé pour le circuit congélateur, alarme ou informatique (pas obligatoire mais fortement conseillé)

Depuis l’amendement A5, il faut au minimum un différentiel type A et le nombre total de différentiels dépend du nombre de circuits. La règle : maximum 8 circuits par interrupteur différentiel 40 A. Si vous avez du chauffage électrique au-delà de 8 kW, le différentiel doit être calibré à 63 A.

Les disjoncteurs divisionnaires

Je vois régulièrement des prises qui chauffent parce que le calibre du disjoncteur est trop élevé par rapport à la section du câble. Un disjoncteur 20 A sur du fil en 1,5 mm², c’est un départ de feu qui attend son heure. Le disjoncteur protège le câble, pas l’appareil ; le calibre doit toujours correspondre à la section.

Schéma type d’un tableau pour un T3 en Isère

Pour rendre les choses concrètes, voici l’organisation que je pose dans un T3 classique de 70 m² à Grenoble, avec chauffage électrique et ballon d’eau chaude :

Rangée 1 (interrupteur différentiel 40 A type A) :

• Disjoncteur 32 A : plaque de cuisson
• Disjoncteur 20 A : lave-linge
• Disjoncteur 20 A : lave-vaisselle
• Disjoncteur 20 A : four
• Disjoncteur 20 A : prises cuisine plan de travail
• Réserve : 3 modules libres

Rangée 2 (interrupteur différentiel 40 A type AC) :

• Disjoncteur 16 A : prises salon / séjour
• Disjoncteur 16 A : prises chambre 1
• Disjoncteur 16 A : prises chambre 2
• Disjoncteur 10 A : éclairage salon / entrée / dégagement
• Disjoncteur 10 A : éclairage chambres
• Disjoncteur 10 A : éclairage cuisine / salle de bain
• Réserve : 2 modules libres

Rangée 3 (interrupteur différentiel 40 A type AC) :

• Disjoncteur 10 A : chauffage chambre 1
• Disjoncteur 10 A : chauffage chambre 2
• Disjoncteur 16 A : chauffage salon (radiateur > 2 250 W)
• Disjoncteur 20 A : ballon d’eau chaude
• Disjoncteur 2 A : VMC
• Disjoncteur 16 A : volets roulants
• Réserve : 2 modules libres

Rangée 4 (modules complémentaires) :

• Parafoudre : 3 à 4 modules (obligatoire en Isère)
• Contacteur jour/nuit pour le ballon : 2 modules
• Disjoncteur 2 A pour la sonnette / portier
• Réserve : 5 à 6 modules libres pour extensions futures (domotique, borne IRVE, climatisation)

Ce schéma totalise 24 circuits sur un coffret 4×13 (52 emplacements), avec une réserve confortable. C’est exactement ce que je recommande pour un logement de cette taille en 2026.

Comparatif des marques et des prix du matériel

Le choix de la marque influe directement sur le budget, mais aussi sur la fiabilité et la facilité de maintenance future. En France, trois fabricants dominent le marché résidentiel : Schneider Electric, Legrand et Hager. Je travaille avec les trois, et voici mon retour honnête après vingt ans de chantier :

Ces prix sont ceux que je paie en tarif professionnel, revendus avec ma marge habituelle. En grande surface de bricolage, comptez 15 à 30 % de plus sur les mêmes références. Attention aux tableaux pré-équipés vendus en kit : ils contiennent rarement le bon nombre de différentiels type A et n’incluent jamais le parafoudre.

Mon choix personnel : je pose majoritairement du Schneider Resi9 pour le rapport qualité-prix et la facilité de câblage avec les peignes verticaux. Mais les trois marques sont fiables ; l’essentiel, c’est d’utiliser des composants certifiés NF et de ne jamais mélanger les marques dans un même tableau (les peignes et les fixations ne sont pas interchangeables).

Coût de la pose et de la rénovation complète

Le prix final dépend de ce qu’il y a à faire. Je distingue toujours trois niveaux d’intervention, parce que les devis « remplacement tableau » cachent souvent des réalités très différentes :

Niveau 1 : remplacement du tableau seul (circuits existants conservés)

On dépose l’ancien tableau, on installe un coffret neuf aux normes, on rebranche tous les circuits existants avec des protections conformes. Pas de tirage de câbles supplémentaires, pas de saignées.

• Studio / T1 : 800 à 1 400 € TTC
• T2 / T3 : 1 200 à 2 400 € TTC
• T4 / T5 : 1 800 à 2 800 € TTC
• Durée : 1 à 2 jours de chantier

Niveau 2 : remplacement du tableau + mise en sécurité

On remplace le tableau et on corrige les défauts critiques : ajout de la terre sur les circuits qui n’en ont pas, remplacement des fils dénudés, mise en conformité des volumes de salle de bain, ajout des circuits spécialisés manquants.

• T2 / T3 : 2 500 à 4 500 € TTC
• T4 / T5 : 3 500 à 6 500 € TTC
• Durée : 3 à 5 jours de chantier

Niveau 3 : rénovation électrique complète avec nouveau tableau

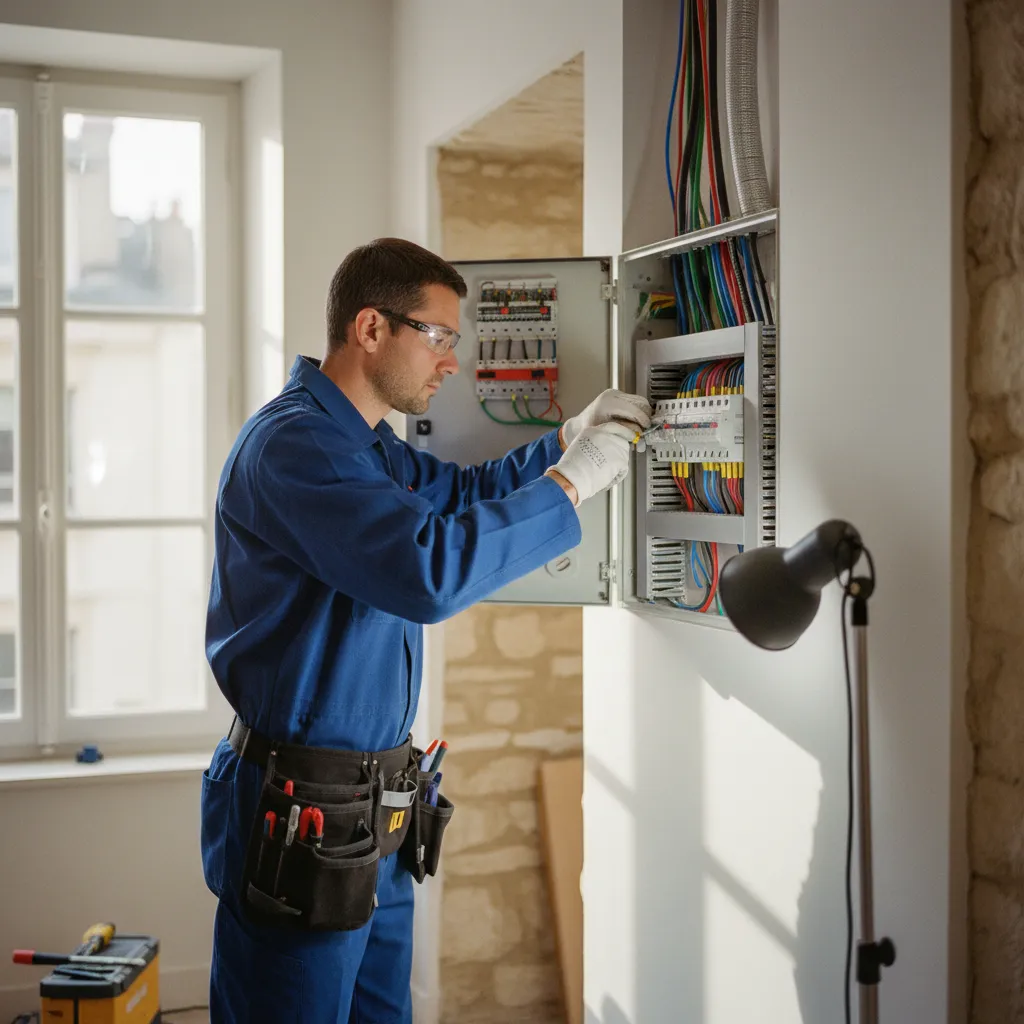

On refait tout : nouveau tableau, nouveaux circuits, nouveau câblage depuis la GTL, saignées et rebouchage. C’est ce qu’il faut quand l’installation date d’avant 1991 ou quand le diagnostic révèle des fils en textile sans terre. C’est aussi ce que je recommande dans le cadre d’une rénovation électrique complète en Isère.

• T2 / T3 : 5 500 à 8 500 € TTC
• T4 / T5 : 7 000 à 12 000 € TTC
• Maison > 120 m² : 10 000 à 18 000 € TTC
• Durée : 1 à 3 semaines selon la surface et l’état des murs

Ces fourchettes incluent la main-d’œuvre, le matériel, les fournitures (câbles, gaines ICTA, boîtes d’encastrement) et la TVA à 10 % en rénovation. Elles n’incluent pas la remise en peinture des murs après saignées ni l’éventuelle intervention d’un plaquiste.

Pour optimiser votre facture d’électricité, profitez d’une rénovation de tableau pour faire installer un délesteur ou un gestionnaire d’énergie : c’est le moment idéal, et ça ne représente que 150 à 350 € de plus.

Les erreurs que je vois sur 7 tableaux sur 10 en Isère

En vingt-trois ans de métier dans le département 38, j’ai développé un œil pour les problèmes récurrents. Voici ceux que je rencontre le plus souvent :

1. Pas de différentiel type A. C’est la non-conformité numéro un. Beaucoup de tableaux posés avant 2015 n’ont que des différentiels type AC. Or la plaque de cuisson et le lave-linge génèrent des courants continus pulsés que le type AC ne détecte pas. Résultat : en cas de défaut, le différentiel ne déclenche pas.

2. Trop de circuits derrière un seul différentiel. La norme limite à 8 circuits par interrupteur différentiel. Je trouve régulièrement des tableaux avec 12, voire 15 circuits sur un seul différentiel 40 A. Si ce différentiel tombe en panne, c’est tout le logement qui se retrouve sans protection.

3. Pas de parafoudre. En Isère, le niveau kéraunique (nombre de jours d’orage par an) dépasse le seuil de 25, ce qui rend le parafoudre obligatoire selon la NF C 15-100. Pourtant, je ne le trouve que dans 3 tableaux sur 10. Sans parafoudre, une surtension atmosphérique peut détruire vos appareils électroniques en une fraction de seconde.

4. Aucune réserve de modules. Le tableau est plein à ras bord ; impossible d’ajouter un circuit pour une borne IRVE ou un système domotique sans tout reprendre. Les 20 % de réserve ne sont pas un luxe, c’est une obligation normative.

5. Des calibres incohérents. Disjoncteur 20 A sur du câble 1,5 mm², disjoncteur 10 A sur un circuit prises qui alimente 12 points : ce sont des erreurs graves qui compromettent la sécurité. Chaque calibre correspond à une section de câble et à un nombre maximum de points.

6. Un tableau hors GTL. Le tableau doit être installé dans la gaine technique logement, dans un espace accessible, à une hauteur comprise entre 0,50 m et 1,80 m (axe des manettes). Un tableau posé au fond d’un placard encombré ou dans un garage non chauffé ne respecte pas les exigences d’accessibilité.

7. Absence de repérage. Chaque circuit doit être identifié par une étiquette lisible sur le tableau. C’est obligatoire, et c’est aussi ce qui permet d’intervenir rapidement en cas d’urgence, notamment pour le repérage des circuits lors d’un dépannage.

Les étapes d’un remplacement de tableau, du devis à la mise sous tension

Quand un client me contacte pour un remplacement de tableau en Isère, voici comment se déroule le chantier, étape par étape :

Étape 1 : le diagnostic sur place (1 à 2 heures). Je viens chez vous, j’ouvre le tableau existant, je note chaque circuit, sa section, son calibre, son état. Je vérifie la terre, les différentiels, la continuité des conducteurs de protection. Je repère les non-conformités et je vous les explique clairement. Ce diagnostic est offert si le chantier est signé.

Étape 2 : le devis détaillé (sous 48 heures). Mon devis liste chaque composant avec sa référence exacte : marque et modèle du coffret, calibre et type de chaque différentiel, calibre de chaque disjoncteur, parafoudre, contacteur. Pas de « forfait tableau » opaque. Vous savez exactement ce que vous payez.

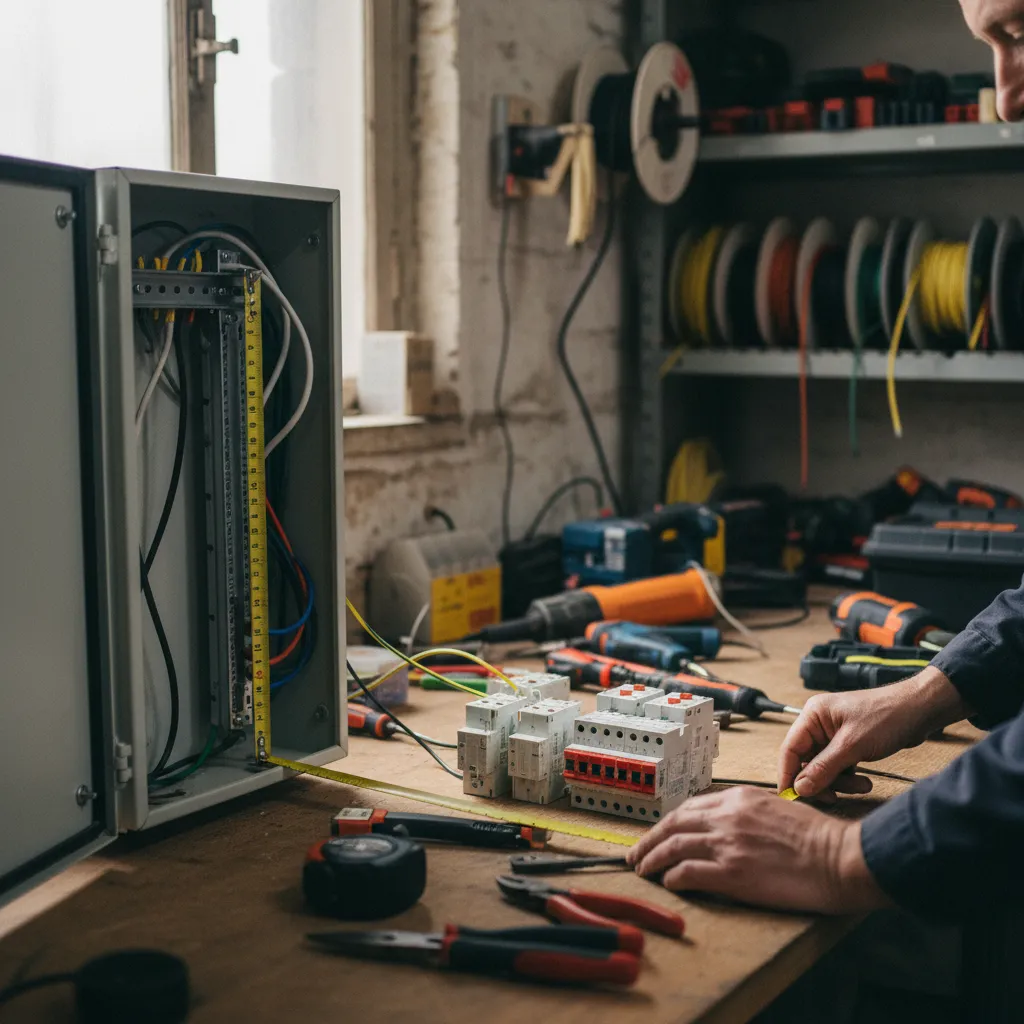

Étape 3 : la préparation du nouveau tableau en atelier. Je pré-câble le tableau chez moi avant d’intervenir chez vous. Les peignes sont posés, les différentiels et disjoncteurs sont montés et repérés. Ça me fait gagner du temps sur place et ça réduit la durée de coupure chez vous.

Étape 4 : la dépose et le raccordement (1 journée pour un remplacement simple). Je coupe le disjoncteur de branchement, je dépose l’ancien tableau, j’installe le nouveau coffret dans la GTL, je raccorde chaque circuit sur le bon disjoncteur. Je vérifie chaque serrage au couple recommandé par le fabricant.

Étape 5 : les tests et la mise sous tension. Avant de remettre le courant, je teste chaque différentiel au bouton test, je mesure l’isolement de chaque circuit, je vérifie l’impédance de la boucle de défaut. Tout est consigné dans un rapport que je vous remets.

Étape 6 : le Consuel (si nécessaire). Pour une rénovation lourde ou un logement neuf, une attestation Consuel est obligatoire. Je prépare le dossier et je vous accompagne lors de la visite de contrôle.

Parafoudre, borne IRVE et domotique : les modules en plus

Au-delà des protections de base, certains modules supplémentaires sont devenus incontournables en 2026. Voici ceux que j’installe de plus en plus souvent :

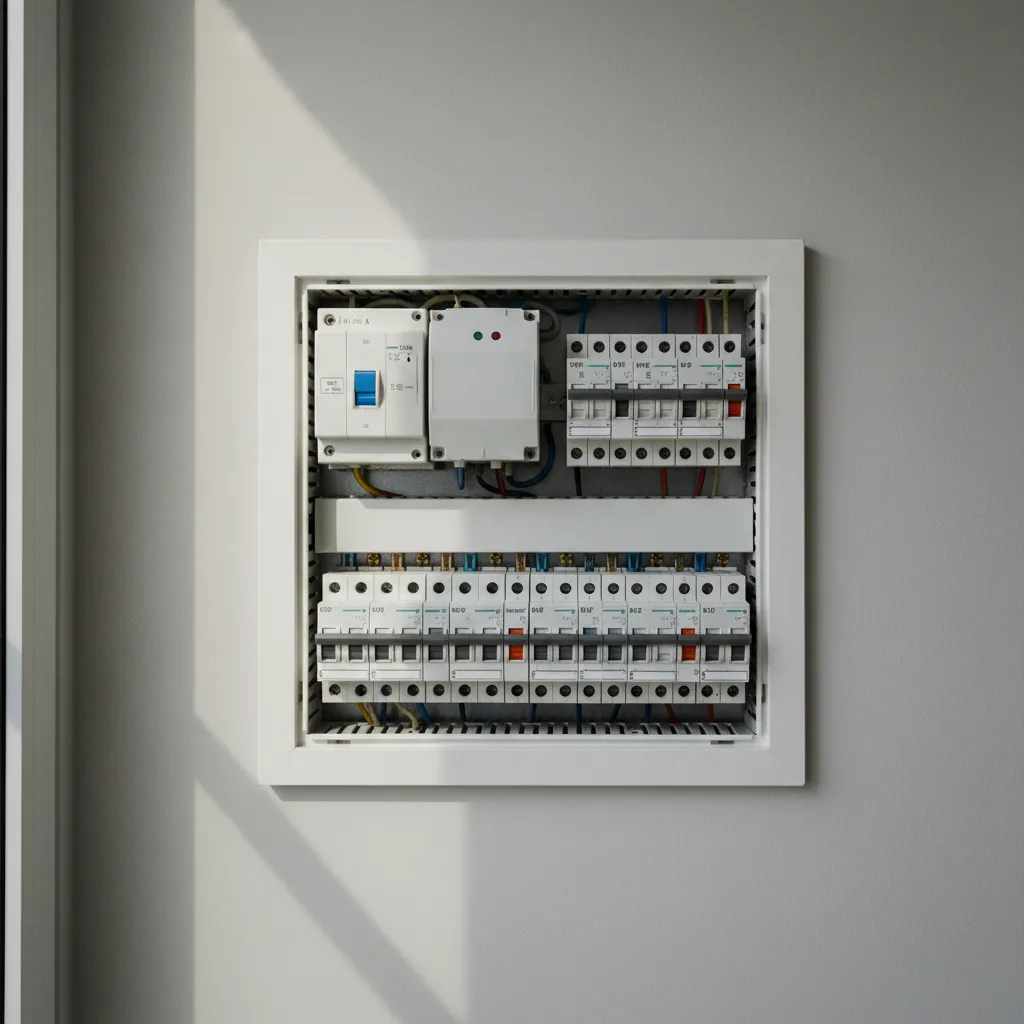

Le parafoudre (obligatoire en Isère)

Le département 38 est en zone AQ2 (niveau kéraunique > 25). La NF C 15-100 impose donc un parafoudre de type 2 en tête du tableau. Il occupe 3 à 4 modules et doit être protégé par un disjoncteur dédié de 20 A. Budget : 130 à 200 € TTC posé. C’est un investissement dérisoire par rapport au coût d’un téléviseur, d’un réfrigérateur ou d’une box internet grillés par la foudre.

Le circuit borne de recharge IRVE

Avec l’essor des véhicules électriques, l’ajout d’un circuit dédié pour une borne de recharge est devenu courant. En monophasé, comptez un disjoncteur 20 A pour une borne 3,7 kW ou 32 A pour une borne 7,4 kW, obligatoirement sous un différentiel type A (ou type F pour les bornes avec redresseur intégré). La borne elle-même occupe un circuit dédié avec un câble en 6 mm² minimum pour 32 A.

Les modules domotiques

Si vous envisagez une installation domotique, le tableau accueillera des modules supplémentaires : télérupteurs connectés, contacteurs pilotables, compteur d’énergie modulaire, hub domotique sur rail DIN. Prévoyez 6 à 12 modules de réserve si vous envisagez une domotisation progressive. C’est précisément pour cette raison que la règle des 20 % de réserve existe.

Le délesteur

Si votre abonnement est limité (6 ou 9 kVA), un délesteur permet de couper temporairement les circuits non prioritaires (chauffage, ballon) quand la consommation approche du maximum. Il évite les disjonctions intempestives et peut vous permettre de garder un abonnement plus bas. Comptez 2 à 3 modules et environ 180 à 350 € TTC posé.
