Les catégories CAT II, CAT III et CAT IV imprimées sur un multimètre définissent le niveau de résistance aux surtensions transitoires que l’appareil peut encaisser sans mettre l’utilisateur en danger. Ces indices, normalisés par la norme internationale IEC 61010-1, classent les points de mesure selon leur proximité avec la source d’énergie du réseau : plus le point est proche du transformateur de distribution, plus la surtension potentielle est élevée et plus la catégorie requise est haute.
Dans cet article
- La norme IEC 61010-1 définit quatre catégories de mesure (CAT I à CAT IV) selon la distance entre le point de mesure et l’origine de l’installation électrique
- Un multimètre CAT III 600 V résiste à une impulsion transitoire de 6 000 V crête, tandis qu’un CAT IV 600 V encaisse 8 000 V crête
- Travailler sur un tableau de distribution avec un appareil classé seulement CAT II expose à un risque d’arc électrique et de blessure grave
- Le double marquage « CAT III 1000 V / CAT IV 600 V » signifie que l’appareil couvre deux environnements de mesure à des tensions maximales différentes
- Les cordons de mesure doivent porter la même catégorie et la même tension nominale que le multimètre, sinon c’est le maillon le plus faible qui détermine la protection réelle
- Un multimètre d’entrée de gamme sans marquage CAT vérifié par un laboratoire indépendant n’offre aucune garantie de protection normalisée
Sommaire
- Surtensions transitoires : le danger que la catégorie mesure
- CAT I, II, III, IV : quatre niveaux liés à la proximité du réseau
- 6 000, 8 000 V crête : les tensions d’essai imposées par la norme
- Double marquage CAT III / CAT IV : comment lire l’étiquette
- Cordons de mesure : le maillon faible que beaucoup ignorent
- Quelle catégorie choisir selon le type d’intervention
- 5 erreurs fréquentes lors du choix d’un multimètre par catégorie
- Certification et laboratoire : comment vérifier qu’un marquage CAT est fiable
Surtensions transitoires : le danger que la catégorie mesure
Une surtension transitoire est un pic de tension extrêmement bref, de l’ordre de quelques microsecondes, qui se propage dans le réseau électrique. Ces pics proviennent de la commutation de moteurs industriels, de la foudre frappant une ligne aérienne, du déclenchement d’un disjoncteur sous charge ou encore de la mise sous tension d’un transformateur. Selon la Commission électrotechnique internationale (IEC), ces transitoires peuvent atteindre plusieurs milliers de volts même sur un réseau domestique en 230 V.
Le danger principal réside dans l’énergie contenue dans ces pics. Lorsqu’un multimètre ne peut pas absorber ou bloquer cette énergie, un arc électrique interne se forme entre les circuits de mesure. L’appareil peut alors exploser dans les mains de l’opérateur, projeter du plasma ionisé et provoquer des brûlures graves, voire un arrêt cardiaque. Les statistiques de la CNESST (Commission des normes, de l’équité, de la santé et de la sécurité du travail) au Canada et de l’INRS en France recensent chaque année des accidents liés à l’utilisation d’appareils de mesure inadaptés au point de mesure.
La catégorie inscrite sur le multimètre indique précisément le niveau de transitoire que l’appareil peut encaisser sans rupture d’isolation. Un appareil classé pour une catégorie trop basse, utilisé à un point où les transitoires sont plus élevés, n’offre aucune protection : la tension d’essai de l’appareil est inférieure à la tension réelle du transitoire.
Voir aussi Pince ampèremétrique : mesurer une intensité sans couper le circuit
CAT I, II, III, IV : quatre niveaux liés à la proximité du réseau
Les quatre catégories de mesure correspondent à des emplacements physiques précis dans la chaîne de distribution électrique. Plus le point de mesure est proche de la source d’énergie (le transformateur de distribution), plus les surtensions transitoires y sont intenses, car elles n’ont pas encore été atténuées par la longueur des câbles et l’impédance du circuit.
CAT I concerne les circuits électroniques protégés, alimentés par un transformateur d’isolement ou une alimentation à découpage. Les appareils portables fonctionnant sur batterie, les circuits de signaux faibles et les équipements de télécommunication protégés entrent dans cette catégorie. L’énergie disponible en cas de défaut y est très limitée.
CAT II couvre les mesures réalisées au niveau des prises de courant domestiques et des appareils branchés directement sur le réseau monophasé. Vérifier la tension d’une prise murale, tester un appareil électroménager ou mesurer la sortie d’un onduleur relève de la catégorie II. Les transitoires y sont déjà atténués par la distance entre la prise et le tableau de distribution.
CAT III s’applique aux mesures sur les installations fixes : tableaux de distribution, disjoncteurs divisionnaires, câblage fixe encastré dans les murs, prises industrielles triphasées et alimentations de tableaux secondaires. À ce niveau, les transitoires sont plus violents car le point de mesure est directement connecté au réseau de distribution intérieur.
CAT IV concerne l’origine de l’installation électrique : le branchement entre le compteur et le réseau public, les bornes du compteur Linky, les disjoncteurs de branchement (AGCP), les lignes aériennes ou souterraines d’alimentation et les parafoudres en tête d’installation. C’est le point où l’énergie disponible est maximale et où les transitoires de foudre arrivent sans aucune atténuation. Intervenir sur un compteur Linky ou sur le disjoncteur d’abonné exige un appareil CAT IV.
6 000, 8 000 V crête : les tensions d’essai imposées par la norme
La norme IEC 61010-1 ne se contente pas d’attribuer une catégorie : elle impose des tensions d’essai d’impulsion précises pour chaque combinaison catégorie/tension nominale. Ces essais simulent les transitoires réels que l’appareil rencontrera sur le terrain. Voici les valeurs clés définies par la norme.
| Catégorie | Tension nominale du réseau | Tension d’essai d’impulsion (V crête) | Exemple de point de mesure |
|---|---|---|---|
| CAT I | 600 V | 2 500 | Circuit électronique protégé |
| CAT II | 300 V | 2 500 | Prise de courant domestique (230 V) |
| CAT II | 600 V | 4 000 | Prise industrielle monophasée |
| CAT III | 300 V | 4 000 | Tableau de distribution résidentiel |
| CAT III | 600 V | 6 000 | Tableau de distribution tertiaire |
| CAT III | 1 000 V | 8 000 | Armoire industrielle triphasée |
| CAT IV | 300 V | 6 000 | Compteur monophasé |
| CAT IV | 600 V | 8 000 | Disjoncteur de branchement |
| CAT IV | 1 000 V | 12 000 | Poste de transformation HTA/BT |
Ce tableau révèle un point essentiel : un CAT III 600 V et un CAT IV 300 V subissent tous deux un essai à 6 000 V crête, mais ils ne sont pas interchangeables. La catégorie définit l’environnement de mesure (et donc le type de transitoire attendu), tandis que la tension nominale indique la tension maximale continue à laquelle l’appareil peut être raccordé en toute sécurité.
La forme de l’impulsion d’essai est standardisée : un front de montée de 1,2 microseconde et une descente à mi-valeur en 50 microsecondes (onde 1,2/50 µs). Cette forme reproduit fidèlement les transitoires de foudre et de commutation rencontrés dans les installations réelles.
Double marquage CAT III / CAT IV : comment lire l’étiquette

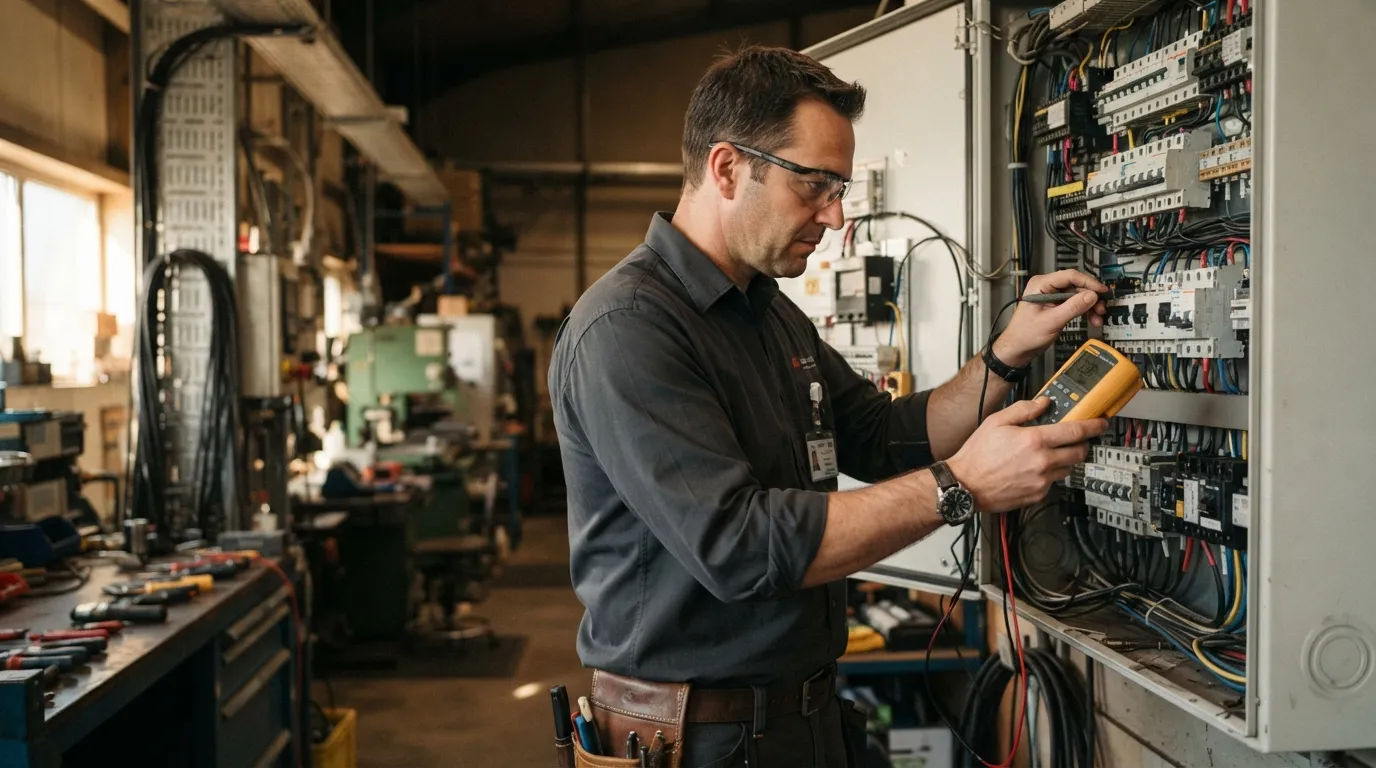

De nombreux multimètres professionnels affichent un double marquage du type « CAT III 1000 V / CAT IV 600 V ». Cette inscription signifie que l’appareil a été testé et certifié pour deux environnements distincts, chacun à une tension nominale différente. Il peut donc être utilisé sur un tableau de distribution jusqu’à 1 000 V (CAT III) et en amont du compteur jusqu’à 600 V (CAT IV).
La règle de lecture est simple : la catégorie la plus haute s’applique toujours à la tension la plus basse. Un appareil marqué CAT IV 600 V offre une meilleure protection aux surtensions qu’un appareil marqué CAT III 1000 V, car la tension d’essai d’impulsion est identique (8 000 V crête) mais le premier couvre un environnement où les transitoires sont intrinsèquement plus violents.
Certains modèles d’entrée de gamme n’affichent qu’un seul marquage, par exemple « CAT III 600 V ». Cela signifie que l’appareil n’a pas été testé pour les interventions en amont du tableau. Les modèles reconnus comme le Fluke 117 ou les multimètres Chauvin Arnoux affichent systématiquement un double marquage, car ils sont conçus pour des professionnels intervenant à différents niveaux de l’installation.
Le marquage doit figurer sur l’appareil lui-même (sérigraphié ou gravé), pas uniquement sur l’emballage ou la notice. Si seule la boîte mentionne « CAT III » mais que le boîtier du multimètre ne porte aucune indication, la conformité est douteuse.
Voir aussi Multimètres Chauvin Arnoux : la référence française vaut-elle son tarif ?
Cordons de mesure : le maillon faible que beaucoup ignorent
Un multimètre certifié CAT IV 600 V associé à des cordons de mesure classés seulement CAT II ne protège pas mieux qu’un appareil CAT II. La sécurité de la chaîne de mesure est déterminée par le composant le moins bien classé. Cette règle, rappelée dans chaque guide technique de Fluke sur la sécurité des multimètres, est pourtant négligée par de nombreux utilisateurs.
Les cordons de mesure subissent les mêmes contraintes que l’appareil : tension continue, surtensions transitoires, courant de court-circuit. Les cordons certifiés pour les catégories élevées présentent plusieurs caractéristiques distinctives :
- Double isolation sur toute la longueur, y compris aux jonctions avec les fiches banane
- Protège-doigts (finger guards) empêchant le contact accidentel avec la partie métallique des pointes de touche
- Fusibles internes dans certains cordons haut de gamme pour couper le circuit en cas de surintensité
- Section de conducteur suffisante pour supporter le courant de défaut sans échauffement
- Marquage CAT identique à celui de l’appareil, gravé sur la fiche ou le corps du cordon
Les cordons livrés d’origine avec un multimètre sont généralement adaptés à la catégorie de l’appareil. Le problème survient lorsque les cordons sont remplacés par des modèles génériques bon marché, ou lorsqu’un adaptateur (pince crocodile, sonde de température) de catégorie inférieure est intercalé. Pour un multimètre d’électricien professionnel, il convient de vérifier systématiquement le marquage des accessoires.
Quelle catégorie choisir selon le type d’intervention
Le choix de la catégorie dépend du point le plus contraignant sur lequel l’utilisateur sera amené à intervenir. Un électricien qui travaille uniquement sur des prises de courant terminales pourrait se contenter d’un appareil CAT II, mais dès qu’il ouvre un tableau de distribution, même occasionnellement, un appareil CAT III devient indispensable.
| Profil d’utilisateur | Points de mesure typiques | Catégorie minimale requise |
|---|---|---|
| Bricoleur, dépannage domestique | Prises murales, appareils électroménagers | CAT II 300 V |
| Électricien résidentiel | Tableaux divisionnaires, circuits encastrés, prises | CAT III 600 V |
| Électricien tertiaire ou industriel | Armoires de distribution, variateurs, moteurs triphasés | CAT III 1000 V |
| Technicien réseau ou ENEDIS | Compteurs, disjoncteurs de branchement, colonnes montantes | CAT IV 600 V |
| Technicien poste HTA/BT | Transformateurs, têtes de câbles, parafoudres | CAT IV 1000 V |
Pour un débutant qui découvre le multimètre, un appareil CAT III 600 V représente le choix le plus polyvalent : il couvre la quasi-totalité des interventions résidentielles et la plupart des travaux tertiaires courants. Un professionnel titulaire d’une habilitation électrique B2V ou BR intervenant régulièrement en amont du disjoncteur de branchement a besoin d’un appareil CAT IV.
Il est important de noter que la catégorie ne remplace pas les règles de consignation et de mise hors tension. Même avec un multimètre CAT IV 1000 V, le respect des procédures définies par la norme NF C 18-510 reste obligatoire. La catégorie protège contre les surtensions accidentelles ; elle ne dispense pas des précautions opérationnelles. Les titulaires d’une habilitation H0 B0 doivent travailler hors tension et n’ont généralement besoin que d’un détecteur de tension, pas d’un multimètre.
5 erreurs fréquentes lors du choix d’un multimètre par catégorie
Erreur 1 : confondre la tension nominale et la catégorie. Un multimètre « 1000 V » sans mention de catégorie n’offre aucune garantie contre les transitoires. La tension nominale indique la plage de mesure, pas la résistance aux surtensions. Seul le couple catégorie + tension (par exemple CAT III 1000 V) définit le niveau de protection.
Erreur 2 : supposer qu’un CAT supérieur est toujours « mieux ». Un CAT IV 300 V n’est pas nécessairement plus protecteur qu’un CAT III 600 V pour une mesure sur un tableau triphasé 400 V. La tension nominale doit couvrir la tension réelle du circuit. Dans ce cas, le CAT III 600 V est adapté, le CAT IV 300 V ne l’est pas.
Erreur 3 : négliger l’état des cordons. Des cordons fissurés, dont l’isolant est craquelé ou dont les pointes de touche sont tordues, perdent leur intégrité d’isolation. Même si le multimètre est certifié CAT IV, des cordons dégradés réduisent la sécurité à zéro. L’inspection visuelle avant chaque utilisation est une exigence de la norme.
Erreur 4 : se fier au marquage sans vérifier la certification. Certains fabricants impriment « CAT III 1000 V » sur des appareils qui n’ont jamais été soumis aux essais de la norme IEC 61010-1 dans un laboratoire accrédité. L’absence de mention d’un organisme de certification (voir section suivante) doit alerter.
Erreur 5 : utiliser un multimètre non True RMS sur des circuits non linéaires et attribuer l’erreur de mesure à un défaut électrique. Cette erreur n’est pas directement liée à la catégorie, mais elle touche le même public. Un appareil True RMS correctement catégorisé garantit à la fois la précision de la mesure et la sécurité de l’opérateur.
Certification et laboratoire : comment vérifier qu’un marquage CAT est fiable
Un marquage CAT n’a de valeur que s’il a été vérifié par un laboratoire d’essais indépendant accrédité selon la norme ISO/IEC 17025. Les organismes de certification les plus reconnus dans le domaine de l’appareillage de mesure sont :
- UL (Underwriters Laboratories) : organisme américain dont le logo figure sur la plupart des multimètres professionnels vendus dans le monde
- CSA (Canadian Standards Association) : certification nord-américaine complémentaire à UL
- TÜV (Technischer Überwachungsverein) : organisme allemand très présent sur les équipements européens
- SGS : groupe suisse intervenant dans la certification d’appareils de mesure asiatiques
- VDE : institut de certification allemand spécialisé dans l’électrotechnique
La présence du logo de l’un de ces organismes, accompagné d’un numéro de dossier ou de certificat traçable, constitue la meilleure garantie que les essais d’impulsion ont réellement été effectués. Les grandes marques comme Fluke, Chauvin Arnoux, Gossen Metrawatt ou Megger publient les certificats de leurs appareils sur demande.
À l’inverse, un multimètre vendu sur une place de marché en ligne à moins de 15 euros, arborant un marquage « CAT III 1000 V / CAT IV 600 V » sans aucun logo de certification, présente un risque réel. Des tests indépendants réalisés par des électriciens et des laboratoires ont montré que certains de ces appareils ne résistent même pas à un essai CAT II, malgré le marquage affiché.
Le marquage CE, obligatoire pour la vente en Europe, n’est pas une certification de catégorie. Il atteste de la conformité aux directives européennes applicables (basse tension, compatibilité électromagnétique), mais la déclaration de conformité est faite par le fabricant lui-même. Ce n’est pas un essai indépendant de résistance aux transitoires. Pour un professionnel titulaire d’une activité d’électricien, investir dans un appareil certifié par un organisme reconnu relève de la responsabilité professionnelle et de l’obligation de sécurité envers ses clients.
À retenir
- Vérifiez toujours le couple catégorie + tension (ex. CAT III 600 V) et non la tension seule : c’est ce couple qui détermine la résistance aux surtensions transitoires
- Assurez-vous que les cordons de mesure portent le même marquage CAT que le multimètre ; un cordon CAT II sur un appareil CAT IV annule la protection
- Pour toute intervention sur un tableau de distribution ou en amont, exigez au minimum un appareil CAT III 600 V, certifié par un laboratoire indépendant (UL, TÜV, CSA ou VDE)
- Le double marquage (ex. CAT III 1000 V / CAT IV 600 V) indique deux environnements couverts : choisissez en fonction du point de mesure le plus contraignant de votre activité
- Inspectez visuellement les cordons avant chaque utilisation : fissures, isolant craquelé ou pointes tordues suppriment toute garantie de sécurité
Questions fréquentes
Quelles sont les 3 fonctions principales d’un multimètre ?
Les trois fonctions de base d’un multimètre sont la mesure de la tension (voltmètre, en volts), la mesure du courant (ampèremètre, en ampères) et la mesure de la résistance (ohmmètre, en ohms). La plupart des modèles actuels ajoutent un test de continuité sonore, utile pour vérifier rapidement l’intégrité d’un conducteur. Un guide des positions du cadran détaille l’ensemble des fonctions disponibles.
Non. Un tableau électrique constitue un point de mesure de catégorie III selon la norme IEC 61010-1. Un multimètre classé uniquement CAT II n’a pas été testé pour résister aux surtensions transitoires présentes à ce niveau de l’installation. L’utiliser expose à un risque d’arc interne en cas de transitoire, pouvant provoquer des brûlures ou l’explosion de l’appareil.Peut-on utiliser un multimètre CAT II sur un tableau électrique ?
Les deux appareils sont conçus pour le même environnement (installations fixes, tableaux de distribution), mais le CAT III 1000 V résiste à une tension d’essai d’impulsion de 8 000 V crête, contre 6 000 V crête pour le CAT III 600 V. Le modèle 1000 V est nécessaire pour les installations triphasées industrielles où la tension entre phases dépasse 600 V.Quelle différence entre CAT III 600 V et CAT III 1000 V ?
Cela dépend du périmètre d’intervention. Un électricien résidentiel qui ne travaille jamais en amont du disjoncteur de branchement peut se contenter d’un appareil CAT III 600 V. En revanche, tout professionnel amené à intervenir sur le compteur, le disjoncteur d’abonné ou la colonne montante doit disposer d’un appareil CAT IV, conformément aux exigences de sécurité de la norme IEC 61010-1.Un multimètre CAT IV est-il obligatoire pour un électricien ?
Non. Le marquage CE est une auto-déclaration du fabricant attestant la conformité aux directives européennes (basse tension, CEM). Il ne constitue pas une certification indépendante de la résistance aux surtensions transitoires. Seul un logo d’organisme accrédité comme UL, TÜV, CSA ou VDE, accompagné d’un numéro de certificat, garantit que les essais d’impulsion normalisés ont été réalisés.Le marquage CE garantit-il la catégorie CAT d’un multimètre ?
Le marquage CAT et la tension nominale doivent être gravés ou imprimés sur le corps du cordon ou sur la fiche banane. Si les cordons ne portent aucun marquage visible, ils ne peuvent pas être considérés comme conformes. Il faut alors les remplacer par des cordons certifiés pour la même catégorie que l’appareil, idéalement de la même marque ou d’un fabricant reconnu.Comment savoir si les cordons de mesure sont adaptés à la catégorie du multimètre ?
Laurent Vidal est artisan électricien indépendant en Isère depuis 2003. Il intervient sur la rénovation électrique, la mise aux normes et les bornes de recharge, et tient son carnet technique en ligne.
À lire aussi
Fluke 117 : ce que justifie vraiment son prix face aux modèles à 20 euros
Un multimètre à 220 € alors qu'on en trouve à 18 € sur les marketplaces : la question revient à chaque…

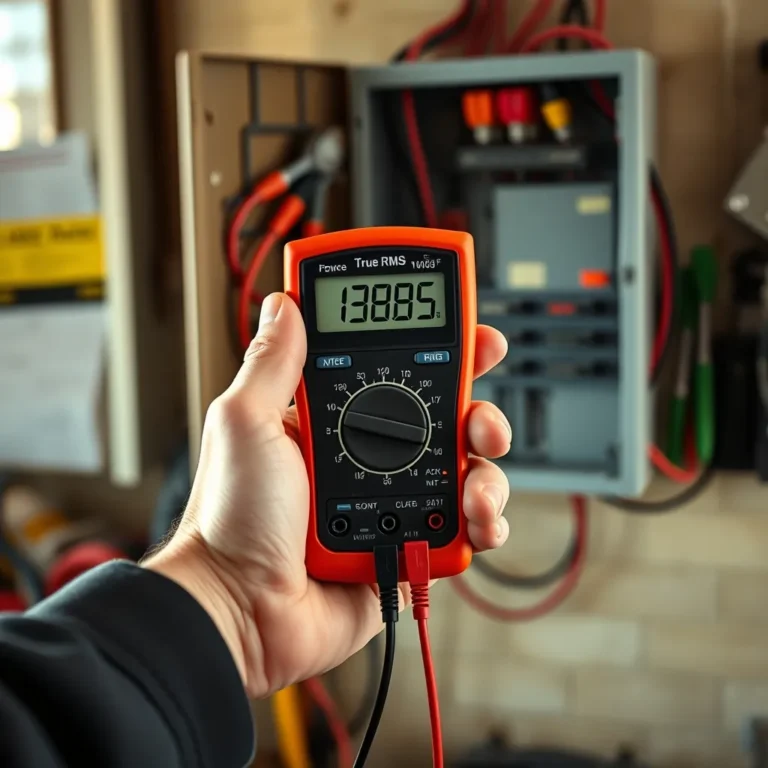

True RMS ou pas : quand la différence change vos mesures
Un variateur de lumière, un onduleur photovoltaïque ou un simple chargeur de véhicule électrique : ces trois…
Premier multimètre : à quoi servent vraiment les 12 positions du cadran
Vous venez d'acheter votre premier multimètre, vous tournez le cadran et vous tombez sur 12 symboles dont la…
Quel multimètre choisir quand on est électricien : 6 modèles passés au banc
Un multimètre à 15 € trouvé en rayon bricolage et un appareil professionnel à 350 € affichent tous les deux…

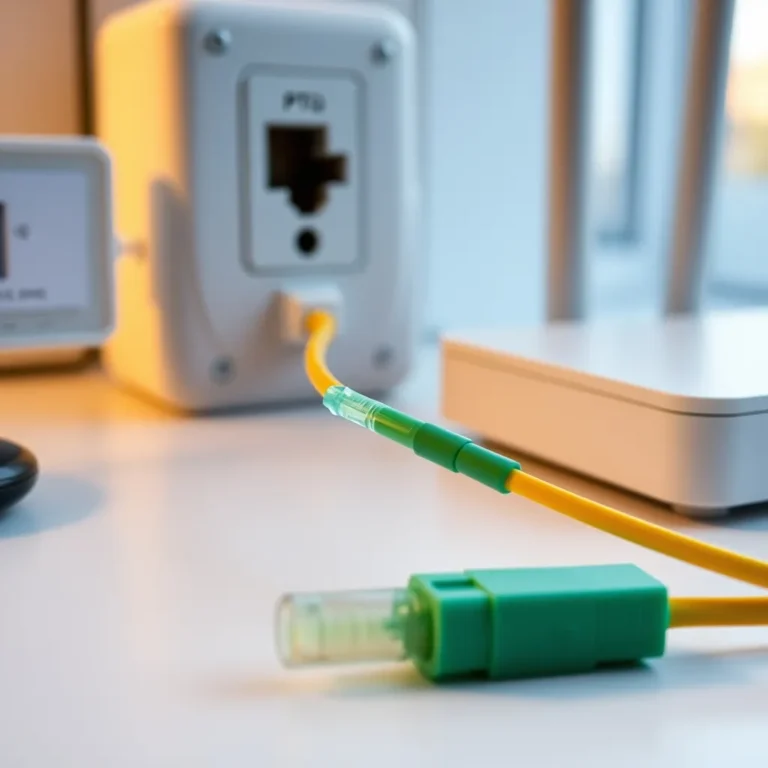

Câble fibre optique : les types, les connecteurs et ce qu’on peut manipuler
