Après plus de vingt ans à câbler des interphones dans les immeubles et les maisons de l’Isère, je peux vous dire que la marque Comelit revient sur au moins un tiers de mes chantiers. C’est du matériel italien solide, plutôt bien conçu, mais dont la notice interphone Comelit donne parfois du fil à retordre, même aux bricoleurs expérimentés. Entre les schémas minuscules, les codes de programmation et les subtilités de câblage propres à chaque génération, il y a de quoi perdre une demi-journée si on n’a pas les bonnes clés de lecture.

Ce guide est mon carnet de terrain condensé. Je vous explique concrètement comment lire et appliquer la comelit interphone notice, du déballage jusqu’à la mise en service, en passant par les réglages fins et le dépannage des pannes les plus courantes. Mon objectif : que vous sachiez exactement ce qui se passe derrière votre platine, que vous fassiez les travaux vous-même ou que vous supervisiez l’intervention d’un professionnel.

Comprendre la gamme interphone Comelit avant de lire la notice

Avant d’ouvrir le moindre sachet de vis, il faut identifier à quelle famille appartient votre interphone. Comelit a développé plusieurs technologies au fil des années, et chacune possède sa propre logique de câblage. Confondre un système Simplebus avec un système analogique classique, c’est le meilleur moyen de griller un transformateur.

Voici les trois grandes familles que je rencontre sur le terrain :

• Simplebus / Simplebus2 : technologie propriétaire à 2 fils non polarisés. C’est la plus répandue en résidentiel. Le bus transporte l’alimentation, l’audio et la vidéo sur une seule paire. La notice indique généralement « SB2 » ou « Simplebus2 » sur la couverture.
• ViP (Video over IP) : système numérique sur câble Ethernet Cat5e ou Cat6. On le trouve dans les résidences récentes et les copropriétés haut de gamme. Le câblage suit les règles classiques du réseau informatique.
• Analogique traditionnel : les anciens modèles à 4 ou 5 fils, encore présents dans beaucoup d’immeubles des années 1990-2000 en Isère. La notice de ces modèles est souvent plus simple mais les fils sont polarisés.

Sur la fiche technique de l’interphone Comelit, vous trouverez toujours la référence du produit (par exemple 6702W, 6741W, 2603 ou 1210A). Cette référence est votre sésame : c’est elle qui vous permet de télécharger la bonne notice sur le site officiel Comelit Group. Ne vous fiez jamais à une notice générique trouvée au hasard ; les brochages changent d’une référence à l’autre.

Notice interphone Comelit 2 fils : schéma de branchement complet

La notice interphone Comelit 2 fils (Simplebus2) est celle que je consulte le plus souvent. Le principe est élégant : deux fils suffisent pour relier la platine de rue au moniteur intérieur, sans se soucier de la polarité. Mais cette simplicité apparente cache quelques subtilités.

Matériel nécessaire

• Platine de rue Comelit (ex. : série Ikall, Powercom ou Switch)
• Moniteur intérieur (ex. : Mini Mains Libres art. 6721W, Maxi art. 6802W)
• Alimentation dédiée Comelit (référence 1210A ou 1595 selon la gamme)
• Câble 2 fils rigides de section 1 mm² minimum (type SYT ou équivalent)
• Gaine ICTA 20 mm si passage encastré

Étapes de câblage

1. Coupez l’alimentation générale au tableau avant toute intervention. C’est une règle absolue, même pour un circuit en très basse tension. Si votre installation électrique n’est pas clairement repérée, identifiez d’abord le bon disjoncteur.

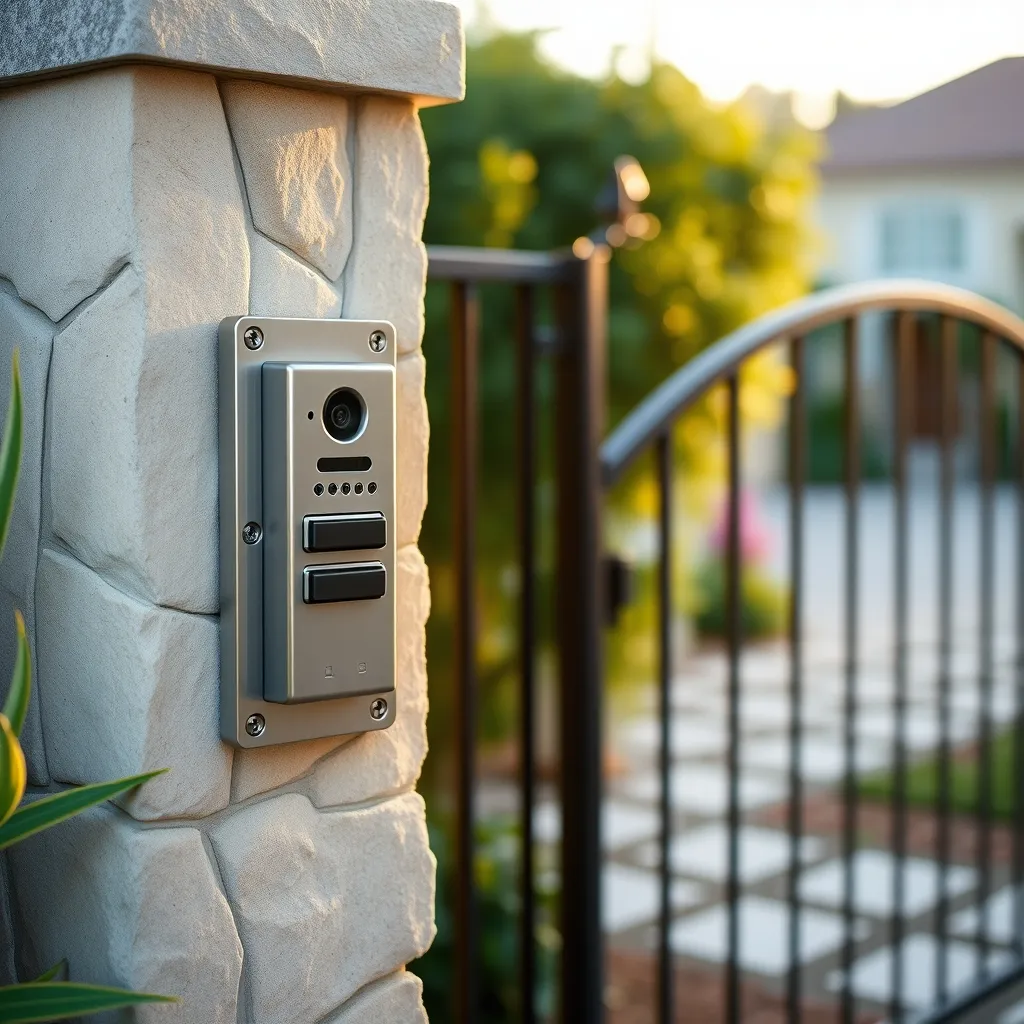

2. Fixez la platine de rue à environ 1,60 m du sol (hauteur recommandée par Comelit pour une bonne captation vidéo et un accès confortable).
3. Tirez le câble 2 fils entre la platine de rue, l’alimentation et le moniteur intérieur. La longueur maximale dépend de la section : jusqu’à 200 m en 1 mm², 350 m en 1,5 mm².

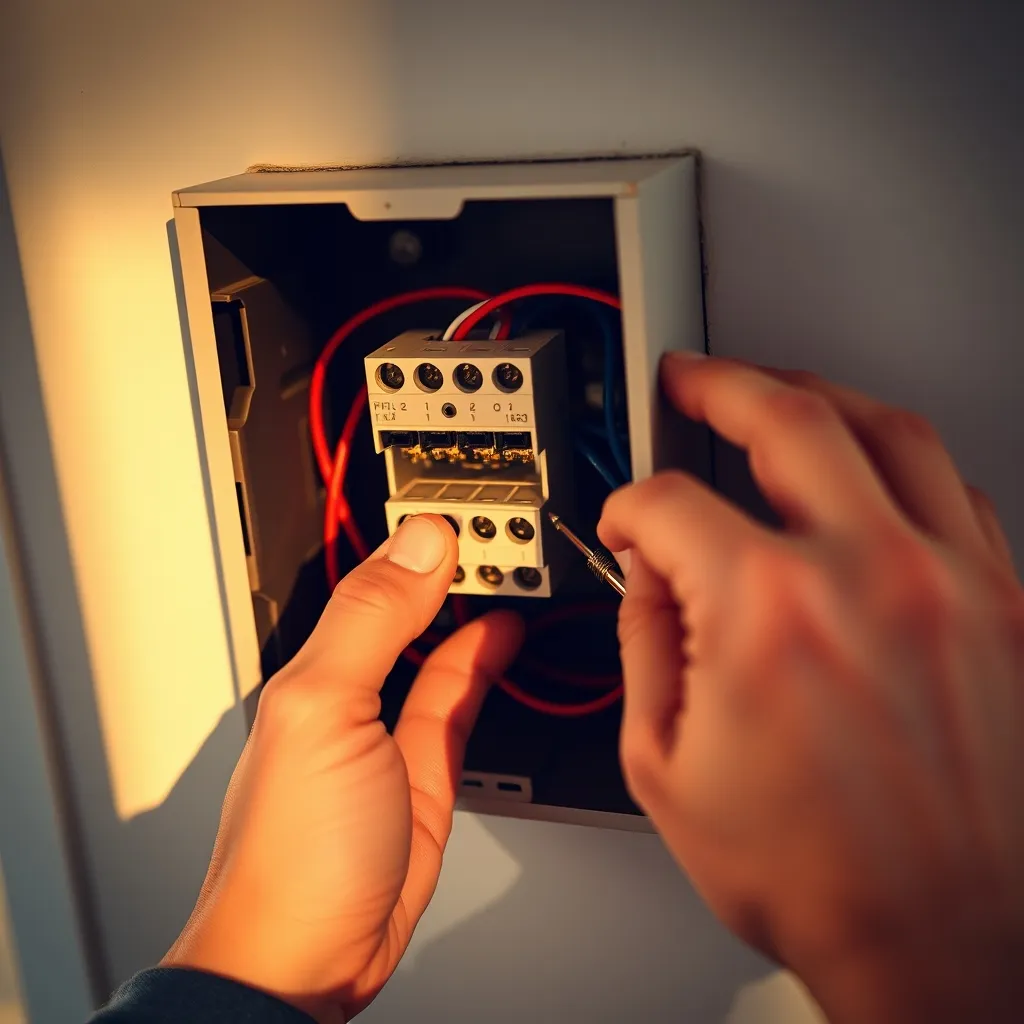

4. Raccordez les bornes selon le schéma de la notice. Sur un système Simplebus2, les bornes du bus sont généralement marquées « L1 » et « L2 » ou simplement « BUS ». L’alimentation se raccorde sur les bornes « P » (+) et « – » de la platine.
5. Programmez l’adresse du moniteur à l’aide des micro-interrupteurs DIP situés à l’arrière du combiné. L’adresse 1 correspond au logement principal (les DIP en position : 1 ON, tous les autres OFF).
6. Remettez sous tension et testez l’appel depuis la platine de rue.

Un piège classique que je vois sur les chantiers : certains installateurs utilisent du câble téléphonique en 0,5 mm² pour faire des économies. Sur une distance supérieure à 50 m, la chute de tension devient trop importante et l’image vidéo se dégrade fortement, voire le moniteur ne sonne plus. Respectez la section minimale de 1 mm², c’est inscrit dans chaque notice Comelit et c’est un conseil que je donne systématiquement.

Programmation et réglage de l’interphone Comelit pas à pas

Une fois le câblage terminé, la phase de réglage de l’interphone Comelit commence. C’est souvent là que les particuliers bloquent, parce que la notice utilise un vocabulaire technique condensé.

Régler le volume de sonnerie et de conversation

Sur les moniteurs Mini Mains Libres (6721W, 6741W), le réglage se fait directement depuis le menu à l’écran :

1. Appuyez sur la touche « Menu » ou le bouton central.
2. Naviguez jusqu’à « Réglages audio ».
3. Ajustez le volume de sonnerie (5 niveaux) et le volume de conversation séparément.
4. Validez et revenez à l’écran d’accueil.

Sur les modèles plus anciens sans écran (interphone audio pur), le réglage se fait via un potentiomètre accessible en retirant le capot arrière du combiné. Tournez-le au quart de sa course pour commencer, puis ajustez selon le retour à l’usage.

Changer le code maître d’un interphone Comelit

Le mot de passe par défaut de l’interphone Comelit est 1234 sur la plupart des modèles à clavier codé (séries Powercom, Switch). Sur certains modèles plus anciens, c’est 9999. Pour le modifier :

1. Entrez le code maître actuel sur le clavier de la platine de rue.
2. Appuyez sur la touche « P » (programmation) pendant 3 secondes.
3. Saisissez le nouveau code à 4 chiffres.
4. Confirmez en saisissant une seconde fois le nouveau code.
5. Un bip long confirme la modification.

Je vous recommande de noter ce code dans un endroit sûr. J’interviens régulièrement chez des clients qui ont perdu leur code maître ; dans ce cas, il faut parfois réinitialiser complètement la platine, ce qui efface tous les badges et codes résidents programmés. La procédure de réinitialisation varie selon le modèle : consultez la section « Reset » de votre interphone comelit notice ou faites appel à un professionnel.

Connecter son Comelit au Wi-Fi et à l’application smartphone

Les modèles récents comme le Comelit 6721W ou le 6741W intègrent un module Wi-Fi qui permet de recevoir les appels de l’interphone directement sur votre smartphone. C’est un vrai plus en termes de confort, surtout si vous avez un jardin ou un étage à desservir. Si la domotique vous intéresse, c’est souvent par l’interphone connecté que mes clients commencent.

Comment se connecter à Comelit via l’application

1. Téléchargez l’application « Comelit » sur l’App Store ou Google Play.
2. Créez un compte avec votre adresse e-mail.
3. Sur le moniteur, accédez à Réglages → Wi-Fi et sélectionnez votre réseau domestique.
4. Entrez le mot de passe de votre box internet.
5. Dans l’application, scannez le QR code affiché sur l’écran du moniteur (ou entré manuellement via le code appareil situé à l’arrière).
6. L’appairage prend environ 30 secondes. Un message de confirmation apparaît sur le moniteur et sur le smartphone.

Deux points importants issus de mon expérience terrain. D’abord, le moniteur doit être connecté en Wi-Fi 2,4 GHz exclusivement : si votre box émet un réseau unifié 2,4/5 GHz, il faut parfois séparer les deux bandes dans les paramètres de la box pour que le Comelit se connecte correctement. Ensuite, la qualité de la connexion dépend directement de la force du signal à l’emplacement du moniteur. Si le signal est faible, envisagez un répéteur Wi-Fi ou un système domotique avec un réseau maillé.

Pannes fréquentes sur un interphone Comelit et solutions

Quand un client m’appelle pour un dépannage urgent sur son interphone, je retrouve dans 80 % des cas les mêmes symptômes. Voici mon diagnostic rapide, directement inspiré des notices constructeur et de mon expérience.

Que signifie le voyant rouge sur un interphone Comelit ?

Le voyant rouge fixe sur un moniteur Comelit indique généralement un défaut de communication entre le moniteur et la platine de rue. Les causes les plus fréquentes :

• Fil coupé ou desserré : vérifiez les connexions aux borniers de la platine et du moniteur.
• Alimentation défaillante : mesurez la tension en sortie de l’alimentation Comelit (elle doit être entre 18 et 28 V DC selon le modèle).
• Conflit d’adresse : si deux moniteurs partagent la même adresse DIP, le voyant rouge peut clignoter sur l’un des deux.

Un voyant rouge clignotant signifie souvent que le moniteur est en mode programmation ou qu’il attend un appairage. Consultez le chapitre « LED status » de votre notice pour le code exact correspondant à votre modèle.

Pourquoi mon Comelit ne fonctionne-t-il pas ?

Si votre interphone Comelit ne répond plus du tout, voici ma checklist de terrain :

1. Vérifiez l’alimentation : le transformateur ou le bloc d’alimentation est-il sous tension ? Un simple test au multimètre sur les bornes de sortie vous fixe en 10 secondes.
2. Inspectez les fils : en rénovation, les câbles passent souvent dans des gaines anciennes où ils peuvent être pincés, oxydés ou rongés. J’ai déjà trouvé des fils sectionnés par des rongeurs dans des combles à Grenoble.
3. Contrôlez les DIP switches : un faux contact sur un micro-interrupteur peut couper la communication. Basculez-les plusieurs fois pour nettoyer le contact.
4. Testez avec un moniteur de remplacement si possible : cela permet d’isoler le problème entre la platine et le poste intérieur.

Comment redémarrer l’interphone Comelit ?

La procédure de redémarrage est simple mais il faut la faire dans l’ordre :

1. Coupez l’alimentation de l’interphone au disjoncteur dédié ou en débranchant le bloc d’alimentation.
2. Attendez 30 secondes minimum (les condensateurs internes doivent se décharger complètement).
3. Rebranchez l’alimentation.
4. Attendez que le moniteur affiche l’écran d’accueil (environ 15 secondes sur les modèles vidéo).
5. Testez un appel depuis la platine de rue.

Ce redémarrage résout environ 40 % des pannes intermittentes que je rencontre, notamment les problèmes de son grésillant ou d’image figée. Si le problème persiste après redémarrage, le souci est probablement matériel ou lié au câblage.

Tableau comparatif des principaux modèles Comelit

Pour vous aider à identifier votre modèle et trouver la bonne notice, voici un comparatif des interphones Comelit les plus courants que j’installe en Isère.

Le mode d’emploi du Comelit 6721W est le plus demandé parmi mes clients. C’est le modèle au meilleur rapport qualité-prix pour une maison individuelle. Pour un immeuble, je recommande plutôt le 6702W avec son écran 7 pouces, plus lisible pour les personnes âgées. Le mode d’emploi de l’interphone Comelit 2603 reste pertinent pour les installations audio simples en petit collectif, où le budget est serré.

Prix d’installation d’un interphone Comelit en Isère

Je suis souvent interrogé sur les tarifs, alors voici une grille honnête basée sur mes devis réels en 2026. Ces prix comprennent la fourniture du matériel Comelit et la pose complète par un électricien qualifié.

Ces tarifs varient selon la difficulté du passage de câble. En rénovation dans une maison ancienne du Voironnais ou du Vercors, il faut parfois créer des saignées dans la pierre, ce qui allonge le chantier et le coût. En construction neuve ou quand les gaines sont déjà en place, on se situe plutôt dans le bas de la fourchette. Comme pour le tarif d’une borne de recharge, le poste « main-d’œuvre » dépend avant tout de la complexité du cheminement des câbles.

Quand faire appel à un électricien pour votre interphone ?

Je suis le premier à encourager les travaux en autonomie quand c’est raisonnable. L’installation d’un interphone Comelit en remplacement d’un modèle existant, sur un câblage en bon état, est tout à fait accessible à un bricoleur soigneux qui suit la notice. Mais certaines situations exigent l’intervention d’un professionnel :

• Création d’un passage de câble dans un mur porteur ou une façade isolée par l’extérieur : il faut respecter l’étanchéité et ne pas percer les rupteurs de ponts thermiques.
• Installation en copropriété : le raccordement sur un bus existant nécessite de connaître le plan d’adressage de l’immeuble, et une erreur peut couper l’interphone de tous les voisins.
• Intégration avec un contrôle d’accès (badges, digicode, gâche électrique) : la partie serrurerie électrique doit respecter les obligations du Code de la construction relatives à l’accessibilité et la norme NF C 15-100 pour le câblage de la gâche.
• Dépannage sur un système ancien sans documentation : quand on ne sait même pas quel protocole utilise l’installation, un diagnostic avec oscilloscope peut être nécessaire.

Si vous êtes en Isère, je me déplace sur tout le département 38 pour l’installation et le dépannage d’interphones. Un système d’alarme domotique peut aussi être couplé à votre interphone Comelit pour une sécurité renforcée. Comme pour tout chantier électrique, exigez un artisan certifié avec une assurance décennale en cours de validité, conformément aux recommandations du portail Service-Public.fr concernant la garantie décennale.
